Master Rambo 2 Bedienungsanleitung
Weight bench
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Master Rambo 2
Inhaltszusammenfassung für Master Rambo 2

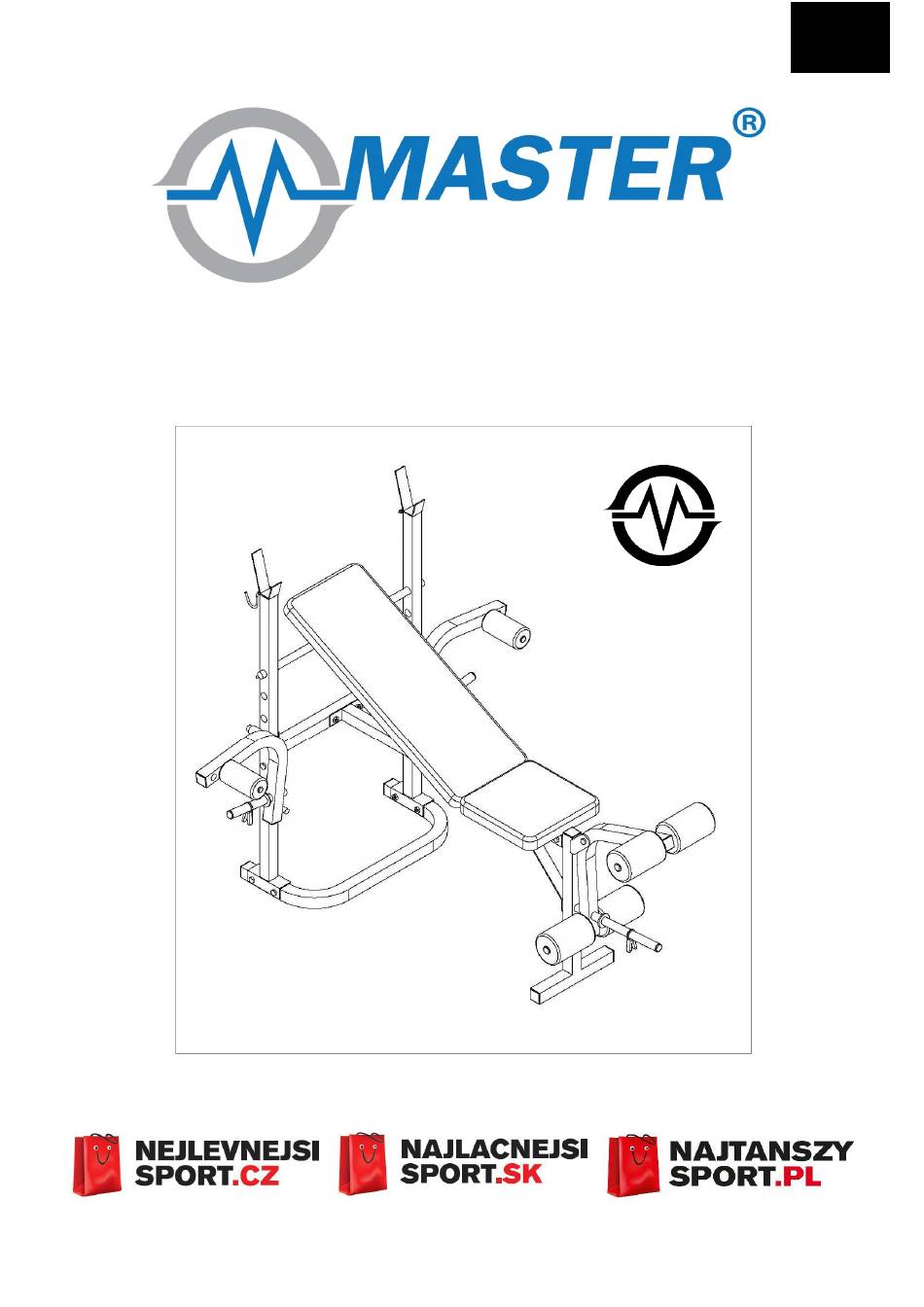

- Seite 25 WEIGHT BENCH MASTER ® Rambo 2 MAS4A004 USER´S MANUAL...
- Seite 32 WEIGHT BENCH MASTER ® Rambo 2 MAS4A004...
- Seite 33 unseres Produkts aufwenden, können vereinzelt fehlende oder defekte Teile erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns zum Ersatzzwecke. Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert. Wichtige Informationen: - Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert.
-
Seite 34: Montage Des Geräts
Montage des Geräts:... - Seite 35 Befestigen Sie beide Stangen (A, B) an der unteren Stange (C) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Dann befestigen Sie den Querträger (E) an beiden Stangen (A, B) mit Schrauben M10x60. Setzen Sie die Einstellstange (D) über die beiden vertikalen Stangen (A, B).
- Seite 36 Befestigen Sie die Hauptstange (F) am Querträger (E) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Dann befestigen Sie die vordere Stange (G) an der Hauptstange (F) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Befestigen Sie die diagonale Stütze (Q) an der Hauptstange (F) und der vorderen Stange (G) mit Schrauben M8x16.
- Seite 37 Stellen Sie den Sitz (H) auf die Basisstütze und versichern Sie sich, dass das breitere Sitzende zur Rücken richtet – wie auf dem Bild gezeigt wird. Ziehen Sie den Sitz mit Schrauben M6x16 fest. Befestigen Sie 2 Quadratstützen (J) an der Hauptstange (F). Befestigen Sie die Rückenstütze (I) an den Quadratstützen (J) mit Schrauben M6x40.
- Seite 38 Befestigen Sie die Fußstange (K) an der vorderen Stange (G) mit Schraube M10x65, wie auf dem Bild gezeigt wird. Diese Stange ziehen sie richtig fest, aber so, dass sie sich fließend bewegen kann. Setzen Sie die Stange (L) in die entsprechende Position (abhängig von der Größe des Turners), schieben Sie die Ring-Schaumstoffe (M) an allen Enden der Stangen.
-
Seite 39: Wartung
Befestigen Sie beide Butterfly-Schulter (N, R) an den vertikalen Stangen mit Schrauben M10x25, wie auf dem Bild gezeigt wird. Die Schraube setzen Sie zuerst in die Nyloneinlage und erst dann in die Stange. Ziehen Sie alles fest. Ziehen Sie die kleinere Stange (O) durch jede Butterfly-Schulter und ziehen Sie mit Schrauben M12x20 fest, dann schieben Sie die Ring-Schaumstoffe (P) ein. - Seite 40 Störung und bestätiges Dokument ϋber Kauf aus. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o..
