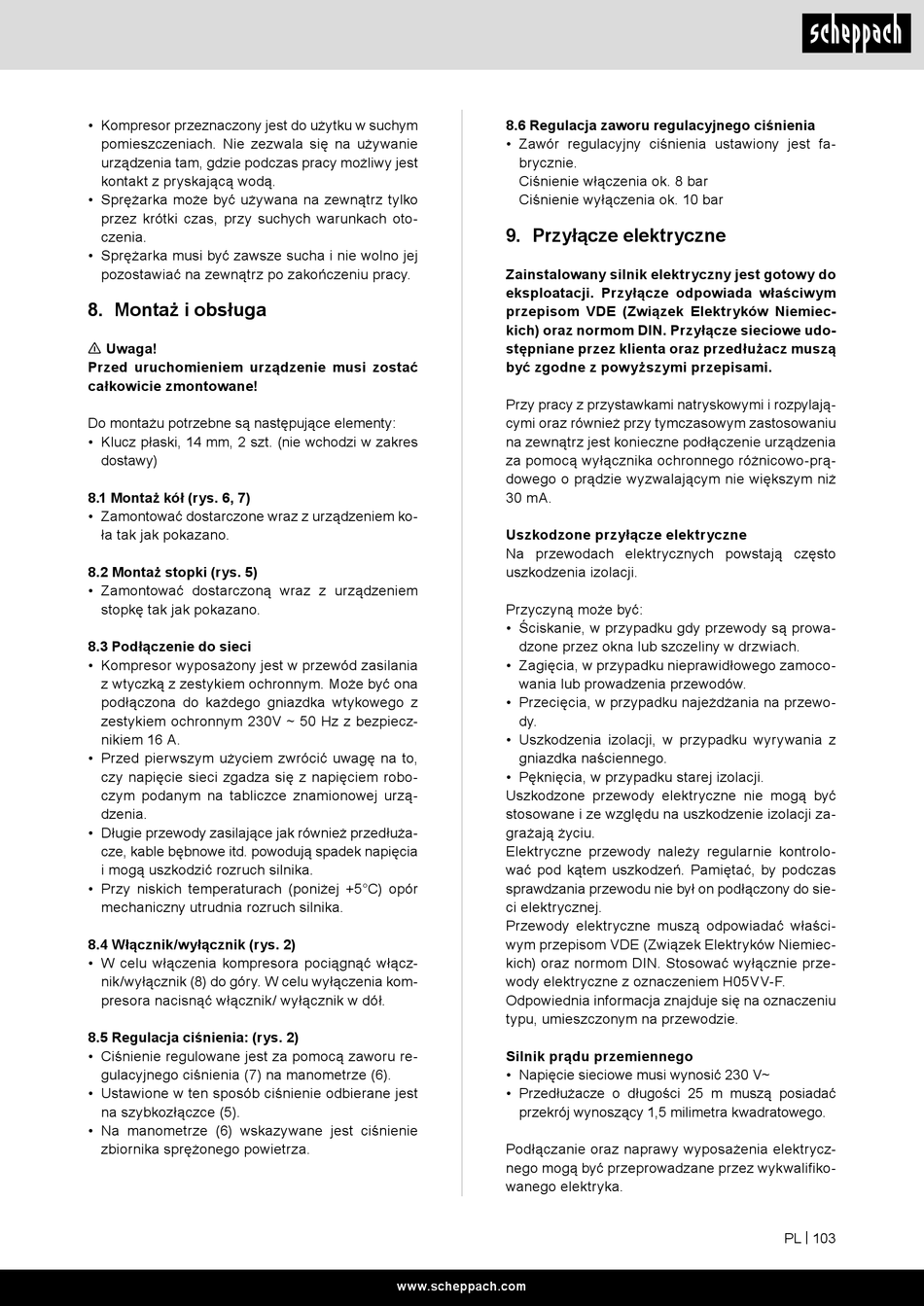

• Kompresor przeznaczony jest do użytku w suchym
pomieszczeniach. Nie zezwala się na używanie
urządzenia tam, gdzie podczas pracy możliwy jest
kontakt z pryskającą wodą.
• Sprężarka może być używana na zewnątrz tylko
przez krótki czas, przy suchych warunkach oto-
czenia.
• Sprężarka musi być zawsze sucha i nie wolno jej
pozostawiać na zewnątrz po zakończeniu pracy.
8. Montaż i obsługa
n Uwaga!
Przed uruchomieniem urządzenie musi zostać
całkowicie zmontowane!
Do montażu potrzebne są następujące elementy:
• Klucz płaski, 14 mm, 2 szt. (nie wchodzi w zakres
dostawy)
8.1 Montaż kół (rys. 6, 7)
• Zamontować dostarczone wraz z urządzeniem ko-
ła tak jak pokazano.
8.2 Montaż stopki (rys. 5)
• Zamontować dostarczoną wraz z urządzeniem
stopkę tak jak pokazano.
8.3 Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania
z wtyczką z zestykiem ochronnym. Może być ona
podłączona do każdego gniazdka wtykowego z
zestykiem ochronnym 230V ~ 50 Hz z bezpiecz-
nikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to,
czy napięcie sieci zgadza się z napięciem robo-
czym podanym na tabliczce znamionowej urzą-
dzenia.
• Długie przewody zasilające jak również przedłuża-
cze, kable bębnowe itd. powodują spadek napięcia
i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór
mechaniczny utrudnia rozruch silnika.
8.4 Włącznik/wyłącznik (rys. 2)
• W celu włączenia kompresora pociągnąć włącz-
nik/wyłącznik (8) do góry. W celu wyłączenia kom-
presora nacisnąć włącznik/ wyłącznik w dół.
8.5 Regulacja ciśnienia: (rys. 2)
• Ciśnienie regulowane jest za pomocą zaworu re-
gulacyjnego ciśnienia (7) na manometrze (6).
• Ustawione w ten sposób ciśnienie odbierane jest
na szybkozłączce (5).
• Na manometrze (6) wskazywane jest ciśnienie
zbiornika sprężonego powietrza.
8.6 Regulacja zaworu regulacyjnego ciśnienia
• Zawór regulacyjny ciśnienia ustawiony jest fa-
brycznie.
Ciśnienie włączenia ok. 8 bar
Ciśnienie wyłączenia ok. 10 bar
9. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN. Przyłącze sieciowe udo-
stępniane przez klienta oraz przedłużacz muszą
być zgodne z powyższymi przepisami.
Przy pracy z przystawkami natryskowymi i rozpylają-
cymi oraz również przy tymczasowym zastosowaniu
na zewnątrz jest konieczne podłączenie urządzenia
za pomocą wyłącznika ochronnego różnicowo-prą-
dowego o prądzie wyzwalającym nie większym niż
30 mA.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewo-
dy.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być
stosowane i ze względu na uszkodzenie izolacji za-
grażają życiu.
Elektryczne przewody należy regularnie kontrolo-
wać pod kątem uszkodzeń. Pamiętać, by podczas
sprawdzania przewodu nie był on podłączony do sie-
ci elektrycznej.
Przewody elektryczne muszą odpowiadać właści-
wym przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN. Stosować wyłącznie prze-
wody elektryczne z oznaczeniem H05VV-F.
Odpowiednia informacja znajduje się na oznaczeniu
typu, umieszczonym na przewodzie.
Silnik prądu przemiennego
• Napięcie sieciowe musi wynosić 230 V~
• Przedłużacze o długości 25 m muszą posiadać
przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektrycz-
nego mogą być przeprowadzane przez wykwalifiko-
wanego elektryka.
