4.7.3

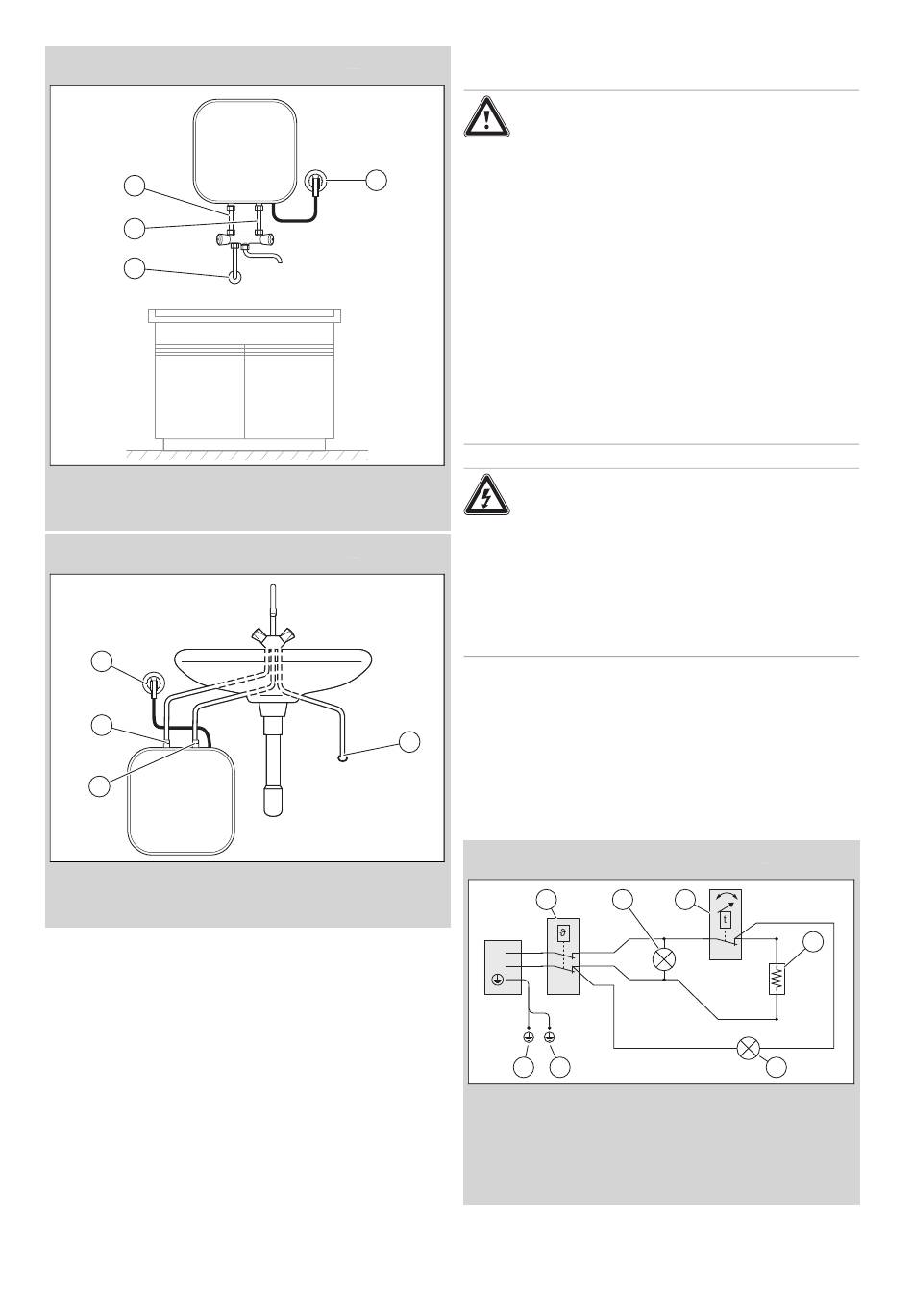

Installationsschema in offenem System
Gültigkeit: BEH O 10/1 P ODER BEH O 15/1 P ODER BEH O 30/1 P
3
2
1
1
Kaltwassereingang
2
Kaltwasseranschluss
Gültigkeit: BEH U 10/1 P ODER BEH U 15/1 P
3
2
1
1
Kaltwasseranschluss
2
Warmwasseranschluss
4.7.4
Installation in offenem System
1.
Überprüfen Sie den Wasserdruck.
◁
Der Wasserdruck ist höchstens so groß wie der
max. zulässige Druck.
–
Wasserdruck: ≤ 8 bar
▽
Wenn der Wasserdruck höher als der max. zuläs-
sige Druck ist, dann installieren Sie einen Haus-
druckregler.
◁
Der Wasserdurchfluss ist höchstens so groß wie
der zulässige Durchfluss.
–
≤ 10 l/min
2.
Schließen Sie das Produkt über die Isolierhülsen an
die Kalt- und Warmwasseranschlüsse an.
0020312597_00 Installationsanleitung
4
3
Warmwasseranschluss
4
Netzanschluss
4
3
Netzanschluss
4
Kaltwassereingang
5
Elektroinstallation
5.1
Elektroinstallation
Gefahr!
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden An-
schlüssen kann zu schweren Personenschä-
den führen.
▶
Machen Sie das Produkt spannungsfrei,
indem Sie alle Stromzufuhrquellen unter-
brechen.
▶
Vergewissern Sie sich, dass das Produkt
spannungsfrei ist.
▶
Sichern Sie sämtliche Zuleitungen und
Anschlüsse, um ein versehentliches Un-
terspannungsetzen des Produkts zu ver-
meiden.
▶
Schneiden Sie nicht den Stecker ab, um
das Produkt fest zu verdrahten.
Gefahr!
Gefahr von Sachschäden!
Bei Nichtbeachtung der Installationsschritte
können Schäden am Produkt entstehen.
▶
Schließen Sie das Produkt erst dann an
das Stromnetz an, wenn der Elektro-
Warmwasserspeicher mit Wasser befüllt
ist.
1.
Prüfen Sie vor der Elektroinstallation, ob die örtliche
Netzspannung mit den Angaben auf dem Typenschild
des Produkts übereinstimmt.
2.
Stecken Sie den Netzstecker in eine Schutzkontakt-
steckdose.
◁
Die Steckdose muss jederzeit zugänglich sein.
5.2
Anschluss einphasig 230 V ~
Gültigkeit: LineaAqua
1
2
230V /
50 Hz
L
N
7
6
1
Sicherheitstemperatur-
begrenzer
2
Anzeigeleuchte Zün-
dung
3
Thermostat
3
4
R1
5
4
Elektroheizer
5
Kontrolllampe Aufhei-
zung
6
Flansch
7
Außengehäuse
9
