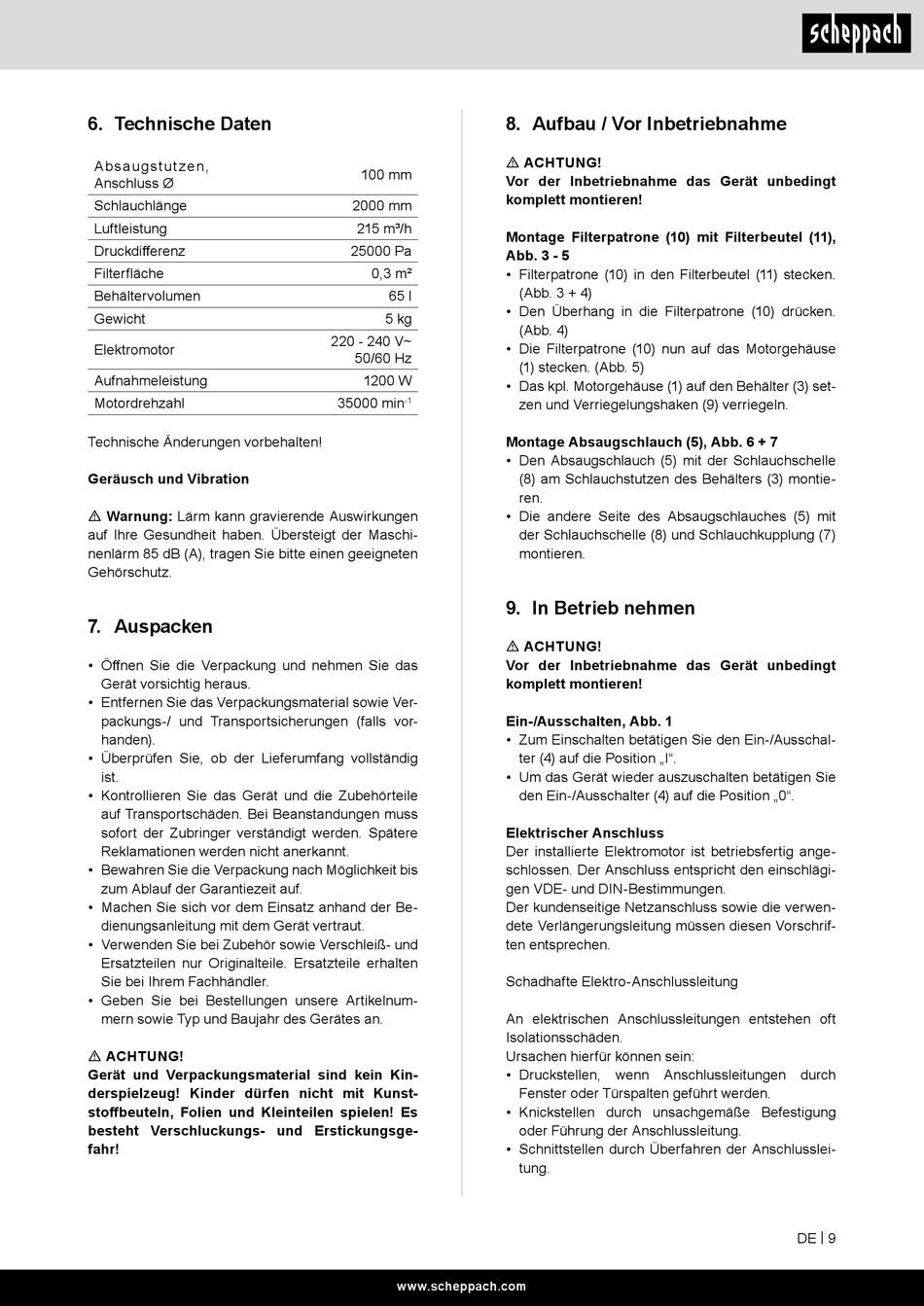

Technische Daten; Auspacken; Aufbau / Vor Inbetriebnahme; In Betrieb Nehmen - Scheppach DC100 Originalbetriebsanleitung

6. Technische Daten

A b s au g st ut ze n,
Anschluss Ø
Schlauchlänge
Luftleistung
Druckdifferenz
Filterfläche
Behältervolumen
Gewicht
Elektromotor
Aufnahmeleistung
Motordrehzahl
Technische Änderungen vorbehalten!
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
100 mm
2000 mm
215 m³/h
25000 Pa
0,3 m²
65 l
5 kg
220 - 240 V~
50/60 Hz
1200 W
35000 min
-1
www.scheppach.com

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Montage Filterpatrone (10) mit Filterbeutel (11),
Abb. 3 - 5
• Filterpatrone (10) in den Filterbeutel (11) stecken.
(Abb. 3 + 4)
• Den Überhang in die Filterpatrone (10) drücken.
(Abb. 4)
• Die Filterpatrone (10) nun auf das Motorgehäuse
(1) stecken. (Abb. 5)
• Das kpl. Motorgehäuse (1) auf den Behälter (3) set-
zen und Verriegelungshaken (9) verriegeln.
Montage Absaugschlauch (5), Abb. 6 + 7
• Den Absaugschlauch (5) mit der Schlauchschelle
(8) am Schlauchstutzen des Behälters (3) montie-
ren.
• Die andere Seite des Absaugschlauches (5) mit
der Schlauchschelle (8) und Schlauchkupplung (7)
montieren.

9. In Betrieb nehmen

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Ein-/Ausschalten, Abb. 1
• Zum Einschalten betätigen Sie den Ein-/Ausschal-
ter (4) auf die Position „I".
• Um das Gerät wieder auszuschalten betätigen Sie
den Ein-/Ausschalter (4) auf die Position „0".
Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
DE | 9
