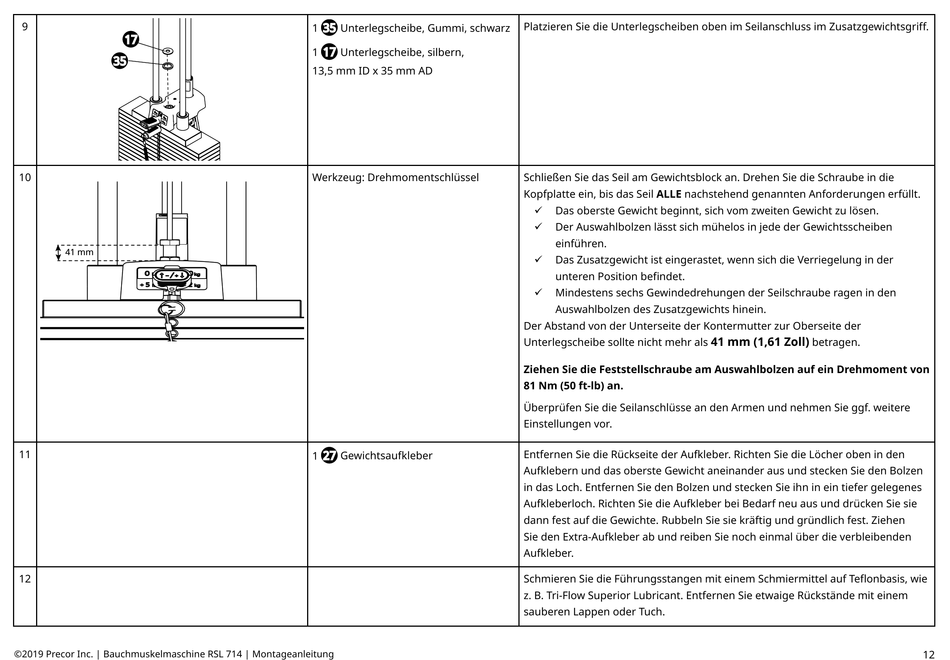

Precor Resolute Strength Selectorized Line RSL 714 Montageanleitung Seite 12

9
17
35
10
41 mm
11
12
©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung
35
1 Unterlegscheibe, Gummi, schwarz
17
1 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD
Werkzeug: Drehmomentschlüssel
27
1 Gewichtsaufkleber
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die
Kopfplatte ein, bis das Seil ALLE nachstehend genannten Anforderungen erfüllt.
Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
9
Der Auswahlbolzen lässt sich mühelos in jede der Gewichtsscheiben
9
einführen.
Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der
9
unteren Position befindet.
Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
9
Auswahlbolzen des Zusatzgewichts hinein.
Der Abstand von der Unterseite der Kontermutter zur Oberseite der
Unterlegscheibe sollte nicht mehr als
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von
81 Nm (50 ft-lb) an.
Überprüfen Sie die Seilanschlüsse an den Armen und nehmen Sie ggf. weitere
Einstellungen vor.
Entfernen Sie die Rückseite der Aufkleber. Richten Sie die Löcher oben in den
Aufklebern und das oberste Gewicht aneinander aus und stecken Sie den Bolzen
in das Loch. Entfernen Sie den Bolzen und stecken Sie ihn in ein tiefer gelegenes
Aufkleberloch. Richten Sie die Aufkleber bei Bedarf neu aus und drücken Sie sie
dann fest auf die Gewichte. Rubbeln Sie sie kräftig und gründlich fest. Ziehen
Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden
Aufkleber.
Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie
z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem
sauberen Lappen oder Tuch.
41 mm (1,61 Zoll)
betragen.
12
