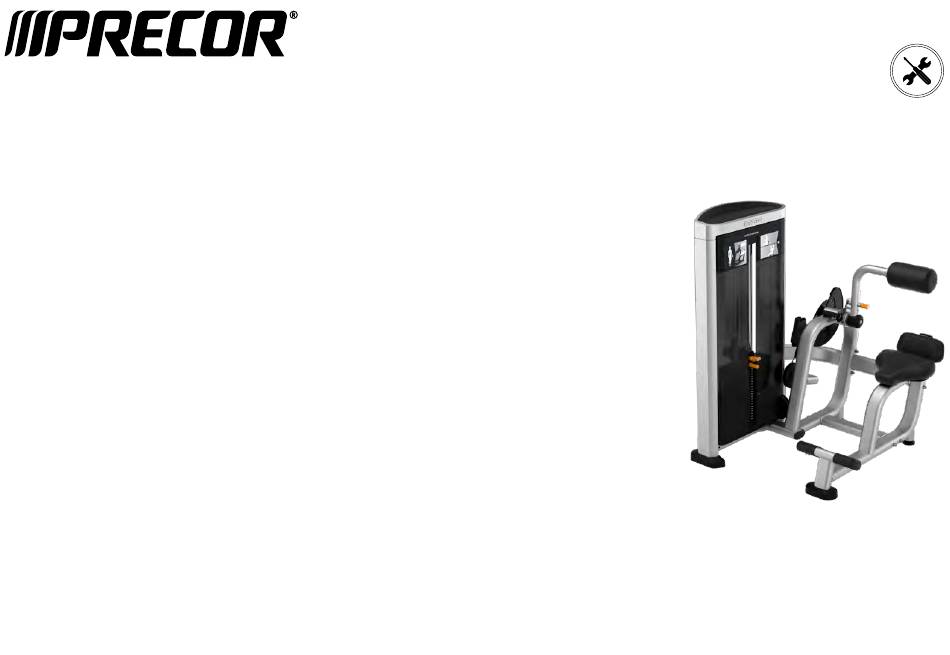

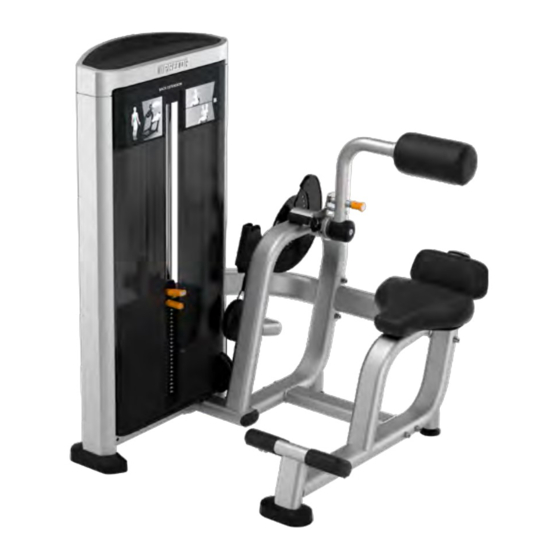

- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Rückenstrecker RSL 313 Montageanleitung...
-
Seite 3: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 4 Unterlegscheibe, 11 mm (für Drehgelenk-Kappe) Abdeckung, hinten mittig Sicherungsring, 38 mm Abdeckung, vorne mittig (links und rechts) Sicherungsring, 35 mm Obere Ablage Gewichtsscheiben 4,5 kg (10 lb) Abdeckung, untere Seilrollenabdeckung Wellscheibe ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
- Seite 5 Sechskantschrauben, 5/16 x 1 Zoll ACHTUNG! Lassen Sie keine Kleinteile in das Rohr fallen. Lochstöpsel Klopfen Sie die Endkappe des Sitzrahmens oben in den Werkzeug: Steckschlüssel, ½ Zoll, mit Verlängerung Sitzrahmen Sitzrahmen-Endkappe Werkzeug: Hammer ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
-
Seite 6: Montage Des Rahmens
Trittplatte auszurichten. Nur handfest anziehen. Sie werden in einem späteren Schritt vorübergehend entfernt. Schließen Sie den Hauptrahmen seitlich am M12 x 35 mm SHCS Gewichtsblock-Turm Unterlegscheiben, gewölbt Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung... - Seite 7 Steckschlüssel, 19 mm auf ein Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
-
Seite 8: Bewegliche Teile
Drücken Sie den Rollenpolster-Kappenring auf das Rollenpolster Schieben Sie das Rollenpolster auf die Welle des Schwenkarms Befestigen Sie das Rollenpolster mit dem Sicherungsring und drücken Sie Sicherungsring, 38 mm die Rollenpolster-Kappe darauf. Rollenpolster-Kappe Werkzeug: Sicherungsringzange ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung... -
Seite 9: Fertigstellen Des Gewichtsblock-Turms
Turms aus. Führen Sie zwei Gewichtsführungsstangen ein und neigen Gewichtsblock-Abstandhalter, Sie sie etwa 15 cm (6 Zoll) nach außen, um Platz für die Gewichte zu schaffen. 7,62 cm (3 Zoll) Die flache Seite des Gewichtsblock-Abstandhalters sollte zum Nutzer zeigen. ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung... - Seite 10 Zusatzgewicht-Abstandhalter, einem weiteren Dämpfer, dem Zusatzgewicht und Abstandhalter für Zusatzgewicht, dem Zusatzgewichtsgriff. 6,35 cm (2½ Zoll) Zusatzgewicht Zusatzgewichtsgriff Platzieren Sie das Gegengewicht über den beiden vorderen Stangen und dem Griff. Gegengewicht ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
- Seite 11 Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Unterlegscheibe, Gummi, schwarz Zusatzgewichtsgriff. Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
- Seite 12 Ziehen Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung...
-
Seite 13: Anbringen Der Abdeckung
Platz und Werkzeuge: Sechskantschlüssel, 8 mm fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung... -
Seite 14: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Rückenstrecker 313 | Montageanleitung | P/N CW39519-141 DEU © Precor Incorporated | 30. August 2019...
