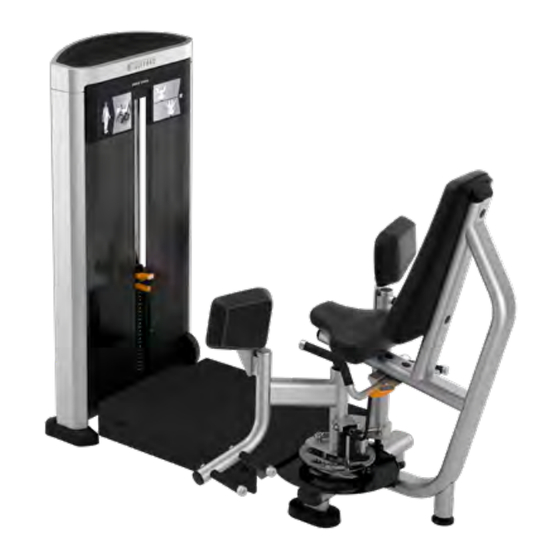

Precor Resolute Adduktor RSL 620 Montageanleitung
Strength selectorized line
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Precor Resolute Adduktor RSL 620
Inhaltszusammenfassung für Precor Resolute Adduktor RSL 620
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Adduktor RSL 620 Montageanleitung...
-
Seite 3: Benötigtes Werkzeug
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. -
Seite 4: Teileliste
Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD Abdeckung, vorne mittig (links und rechts) Nylon-Sicherungsmuttern, M8 Obere Ablage Unterlegscheiben, 11 mm, schwarz (für Fußplatte) Abdeckung, untere Seilrollenabdeckung Sechskantschrauben M12 x 35 mm Gewichtsscheiben 4,5 kg (10 lb) ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... -
Seite 5: Montage Des Rahmens
. Noch nicht vollständig Unterlegscheiben, 9 mm anziehen. Dies wird in einem späteren Schritt erledigt. Werkzeug: Steckschlüssel, 13 mm, mit ACHTUNG! Lassen Sie keine Kleinteile in das Rahmen- Verlängerung rohr fallen. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... - Seite 6 Schritt 4 genannten) auf ein Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung...
-
Seite 7: Bewegliche Teile
M6 x 20 mm Zylinderkopfschrau- Beinelemente mit den Distanzringen unter dem Sitz. ben mit Innensechskant Ziehen Sie die Distanzringe noch NICHT vollständig an. Werkzeug: Sechskantschlüssel, 5 mm, mit Verlängerung Entfernen Sie alle - und -Aufkleber. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... - Seite 8 Verbindungsstange an den Platten, wie abgebildet. Werkzeug: Maulschlüssel, 19 mm Sind die Füße nicht zentriert, so verstellen Sie die Verbindungsstange nach Bedarf, um die Fußstangen zu zentrieren, und ziehen Sie die Befestigungsmittel dann fest. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung...
-
Seite 9: Montage Des Sitzes
. Stimmen Sie die Position der Unterlegscheiben, 9 mm Polsteroberkante auf die Position der Endkappe am Sitzrahmen ab. Verschlusskappen Werkzeug: Steckschlüssel, ½ Zoll ACHTUNG! Lassen Sie keine Kleinteile in das Rahmenrohr fallen. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... -
Seite 10: Seilführung
Kreuzstrebe . Ziehen Sie M10 x 25 mm Zylinderkopfschrauben mit auf ein Drehmoment von 57 Nm (42 ft-lb) fest. Innensechskant Unterlegscheiben, 11 mm, schwarz Werkzeuge: Sechskantschlüssel, 8 mm Drehmomentschlüssel ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... - Seite 11 Löchern zum Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplatte über den Gewichtsscheiben. Die Scheiben und Deckplattenbaugruppe die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung...
- Seite 12 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie M10 x 65 mm Zylinderkopfschrauben mit das obere Stangenende am Gewichtsblock-Turmrahmen. Innensechskant Unterlegscheiben, 11 mm M10 Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung...
- Seite 13 Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung...
-
Seite 14: Anbringen Der Abdeckung
Ende auf und befestigen Zylinderkopfschrauben mit Sie diese. Das empfohlene Drehmoment beträgt 34 Nm (25 ft-lb). Innensechskant Werkzeuge: Sechskantschlüssel, 8 mm Drehmomentschlüssel Rasten Sie die obere Ablage sicher ein. ©2019 Precor Inc. | Adduktor RSL 620 | Montageanleitung... -
Seite 15: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Adduktor 620 | Montageanleitung | P/N CW39571-141 Rev. B DEU © Precor Incorporated | 11. November 2019...
