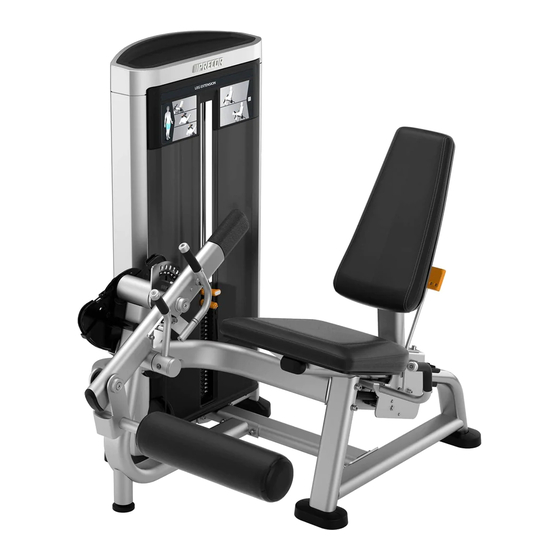

Precor Resolute Strength Selectorized Line RSL 605 Montageanleitung
Beinstrecker
Vorschau ausblenden
Andere Handbücher für Resolute Strength Selectorized Line RSL 605:
- Erste schritte (2 Seiten)
Verwandte Anleitungen für Precor Resolute Strength Selectorized Line RSL 605
Inhaltszusammenfassung für Precor Resolute Strength Selectorized Line RSL 605
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Beinstrecker RSL 605 Montageanleitung...
-
Seite 3: Benötigtes Werkzeug
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. -
Seite 4: Teileliste
Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD Abdeckung, vorne unten Unterlegscheibe, Gummi, schwarz Abdeckung, hinten mittig Sicherungsring, klein Abdeckung, vorne mittig (links/rechts) Sicherungsring, groß Abdeckung, obere Ablage Sitzpolster Abdeckung, untere Seilrollenabdeckung Rollenpolster Seilhalterungsstift Rückenpolster ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung... -
Seite 5: Montage Des Rahmens
Setzen Sie die Führungsstangen-Befestigungselemente ein, M10 x 125 mm BHCS von jeder Seite aus eines, um die Trittplatte auszurichten. Unterlegscheibe, 11 mm Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung... - Seite 6 Steckschlüssel, 19 mm auf ein Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 2 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung...
-
Seite 7: Montage Des Sitzes Und Der Armbaugruppe
Bringen Sie die Haltegriffe an der Unterseite des Sitzrahmens M8 x 15 mm SHCS Unterlegscheiben, 9 mm ACHTUNG! Lassen Sie keine Kleinteile in das Rohr fallen. Lochstöpsel Werkzeug: Sechskantschlüssel, 6 mm ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung... - Seite 8 Bereiten Sie das Rollenpolster vor. Bringen Sie den Kappenring am Rollenpolster Schieben Sie das Rollenpolster auf die Welle und fixieren Sie die Sicherungsring, groß Konstruktion. Lassen Sie die Rollenkappe darauf einrasten. Rollenpolster-Kappe Werkzeug: Sicherungsringzange ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung...
-
Seite 9: Seilführung
Sie die Seilhalterungen, führen Sie die Seile um Maulschlüssel, 19 mm die Rollen und bringen Sie die Halterungen wieder an. Ziehen Drehmomentschlüssel Sie auf ein Drehmoment von 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung... - Seite 10 Löchern zum Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Kopfplattenbaugruppe Platzieren Sie die Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung...
- Seite 11 M10 x 65 mm SHCS Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung...
- Seite 12 Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung...
-
Seite 13: Anbringen Der Abdeckung
Platz und fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Werkzeuge: Sechskantschlüssel, 8 mm (25 ft-lb). Drehmomentschlüssel Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Beinstrecker RSL 605 | Montageanleitung... -
Seite 14: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Beinstrecker 605 | Montageanleitung | P/N CW39555-141 DEU © Precor Incorporated | 30. August 2019...
