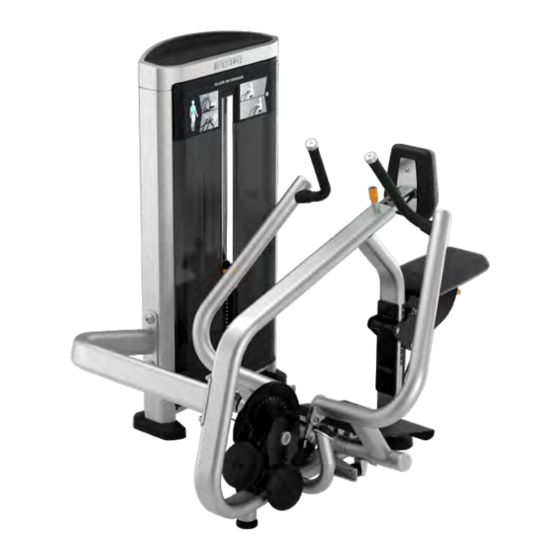

Precor Resolute Strength RSL 310 Montageanleitung
Selectorized line rudermaschine, dual,
Vorschau ausblenden
Andere Handbücher für Resolute Strength RSL 310:
- Erste schritte (2 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für Precor Resolute Strength RSL 310
Inhaltszusammenfassung für Precor Resolute Strength RSL 310
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Rudermaschine, dual, RSL 310 Montageanleitung...
-
Seite 3: Benötigtes Werkzeug
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungs- punkten am Boden zu verschrauben. -
Seite 4: Teileliste
Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD Abdeckung, hinten mittig Unterlegscheiben, 9 mm Abdeckung, vorne mittig (links/rechts) Unterlegscheiben, 11 mm Obere Ablage Unterlegscheiben, 13 mm Abdeckung, vorne unten ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... -
Seite 5: Montage Des Rahmens
Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. M12 x 35 mm SHCS Bringen Sie die untere Querstrebe am Hauptrahmen Unterlegscheiben, 13 mm Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... - Seite 6 Steckschlüssel, 19 mm Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung...
-
Seite 7: Bewegliche Teile
-Aufkleber. Werkzeuge: Sechskantschlüssel, 10 mm Drehmomentschlüssel Schieben Sie die Endstöpsel mit den Manschetten auf die Endstöpsel mit Manschetten Armenden. Klopfen Sie bei Bedarf vorsichtig mit dem Hammer Werkzeug: Hammer darauf. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... -
Seite 8: Montage Des Sitzes
Sechskantschrauben, 5/16 x 1½ Zoll Bringen Sie das Sitzpolster so an der Sitzbaugruppe an, dass das breitere Ende zum Rahmen zeigt. Unterlegscheiben, 9 mm Werkzeug: Steckschlüssel, ½ Zoll, mit Verlängerung ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... -
Seite 9: Seilführung
Sie die Seilhalterungen, führen Sie die Seile um die Rollen und Maulschlüssel, 19 mm bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmoment Drehmomentschlüssel von 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... - Seite 10 Löchern zum Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Kopfplattenbaugruppe Platzieren Sie die Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung...
- Seite 11 Sie sie an der Trittplatte. Lassen Sie die Führungsstangen auf die Schrauben fallen und ziehen Sie die Schrauben vollständig fest. Ziehen Sie die M10-Schrauben auf ein Drehmoment von 43 Nm (32 ft-lb) an. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung...
- Seite 12 Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung...
-
Seite 13: Anbringen Der Abdeckung
Platz und fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Werkzeuge: Sechskantschlüssel, 8 mm (25 ft-lb). Drehmomentschlüssel Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Rudermaschine, dual, RSL 310 | Montageanleitung... -
Seite 14: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Rudermaschine, dual, 310 | Montageanleitung | P/N CW39515-141 DEU © Precor Incorporated | 30. August 2019...
