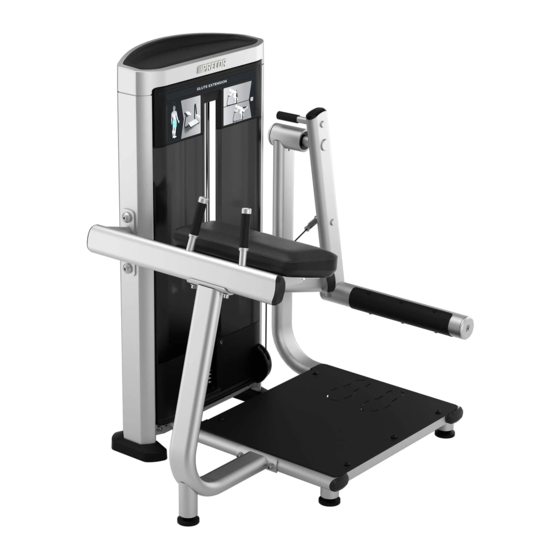

Precor Resolute Strength Selectorized Line RSL 618 Montageanleitung
Glutaeusmaschine
Vorschau ausblenden
Andere Handbücher für Resolute Strength Selectorized Line RSL 618:
- Erste schritte (2 Seiten)
Verwandte Anleitungen für Precor Resolute Strength Selectorized Line RSL 618
Inhaltszusammenfassung für Precor Resolute Strength Selectorized Line RSL 618
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Glutaeusmaschine RSL 618 Montageanleitung...
-
Seite 2: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 3 Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD Abdeckung, vorne mittig (links und rechts) Unterlegscheiben, 9 mm Abdeckung, Krone Unterlegscheiben, 13 mm Obere Ablage Unterlegscheiben, 11 mm, schwarz (für Fußplatte) Abdeckung, hinten unten Abdeckung, untere Seilrollenabdeckung ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung...
-
Seite 4: Montage Des Rahmens
Nur handfest anziehen. Diese werden in einem späteren Unterlegscheiben, 11 mm Arbeitsschritt vorübergehend entfernt. Schließen Sie den Drehgelenkrahmen an den M12 x 35 mm SHCS Gewichtsblock-Turm Unterlegscheiben, gewölbt Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung... - Seite 5 M12 x 35 mm SHCS Unterlegscheiben, gewölbt Werkzeug: Sechskantschlüssel, 10 mm Schließen Sie die Griffbaugruppe an den vorderen Rahmen M12 x 35 mm SHCS Unterlegscheiben, 13 mm Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung...
-
Seite 6: Bewegliche Teile
Schieben Sie die Wellscheibe auf die Welle des Schwenkarms Wellscheibe Schieben Sie die Welle des Schwenkarms in den Drehgelenkrahmen Endkappe fixieren Sie sie. M12 x 35 mm FHCS Werkzeug: Sechskantschlüssel, 8 mm ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung... - Seite 7 Sie die Seilhalterungen, führen Sie die Seile um Maulschlüssel, 19 mm die Rollen und bringen Sie die Halterungen wieder an. Ziehen Sie Drehmomentschlüssel auf ein Drehmoment von 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung...
-
Seite 8: Fertigstellen Des Gewichtsblock-Turms
4,5 kg (10 lb)-Gewichtsscheiben Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplattenbaugruppe Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung... - Seite 9 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das M10 x 65 mm SHCS obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung...
- Seite 10 Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung...
-
Seite 11: Anbringen Der Abdeckung
Platz und fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Werkzeuge: Sechskantschlüssel, 8 mm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Glutaeusmaschine RSL 618 | Montageanleitung... -
Seite 12: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren.
