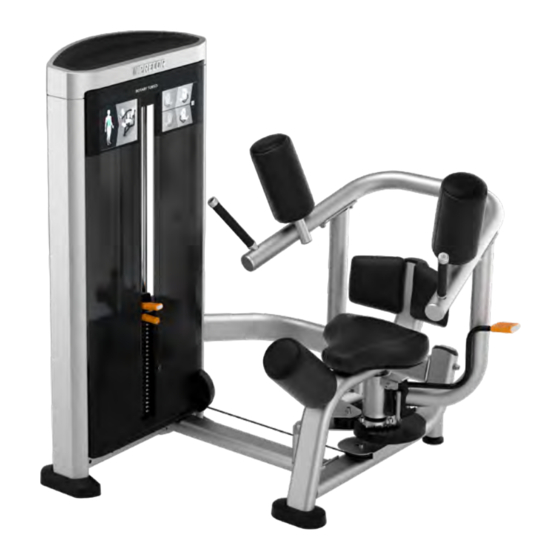

Precor Resolute Strength Selectorized Line RSL 315 Montageanleitung
Rotationsmaschine
Vorschau ausblenden
Andere Handbücher für Resolute Strength Selectorized Line RSL 315:
- Erste schritte (2 Seiten)
Verwandte Anleitungen für Precor Resolute Strength Selectorized Line RSL 315
Inhaltszusammenfassung für Precor Resolute Strength Selectorized Line RSL 315
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Rotationsmaschine RSL 315 Montageanleitung...
-
Seite 2: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 3 Abdeckung, hinten unten Nylon-Sicherungsmuttern, M10 Abdeckung, vorne unten Unterlegscheiben, 13 mm Abdeckung, hinten mittig Unterlegscheiben, 11 mm Abdeckung, vorne mittig (links und rechts) Unterlegscheiben, 9 mm Obere Ablage Abdeckung, untere Seilrollenabdeckung Sitzpolster ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung...
-
Seite 4: Montage Des Rahmens
Nur handfest anziehen. Diese werden in einem späteren Unterlegscheiben, 11 mm Arbeitsschritt vorübergehend entfernt. Schließen Sie die untere Querstrebe am Hauptrahmen M12 x 35 mm SHCS Unterlegscheiben, 13 mm Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung... - Seite 5 Ziehen Sie alle M12-Befestigungselemente auf ein Drehmoment von Steckschlüssel, 19 mm 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung...
-
Seite 6: Montage Des Sitzes
(mit der breiten Seite zur Mitte gerichtet) am Hauptrahmen Unterlegscheiben, 9 mm Werkzeug: Sechskantschlüssel, 1/2 Zoll Sechskantschrauben, 5/16 x 1½ Zoll Befestigen Sie das Sitzpolster am Hauptrahmen Unterlegscheiben, 9 mm Werkzeug: Steckschlüssel, 1/2 Zoll ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung... - Seite 7 Sie die Seilhalterungen, führen Sie die Seile um die Rollen und bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Maulschlüssel, 19 mm Drehmoment von 67 Nm (50 ft-lb) fest. Drehmomentschlüssel ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung...
-
Seite 8: Fertigstellen Des Gewichtsblock-Turms
4,5 kg (10 lb)-Gewichtsscheiben Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplattenbaugruppe Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung... - Seite 9 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das M10 x 65 mm SHCS obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung...
- Seite 10 Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung...
-
Seite 11: Anbringen Der Abdeckung
Platz und Werkzeuge: Sechskantschlüssel, 8 mm fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Rotationsmaschine RSL 315 | Montageanleitung... -
Seite 12: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren.
