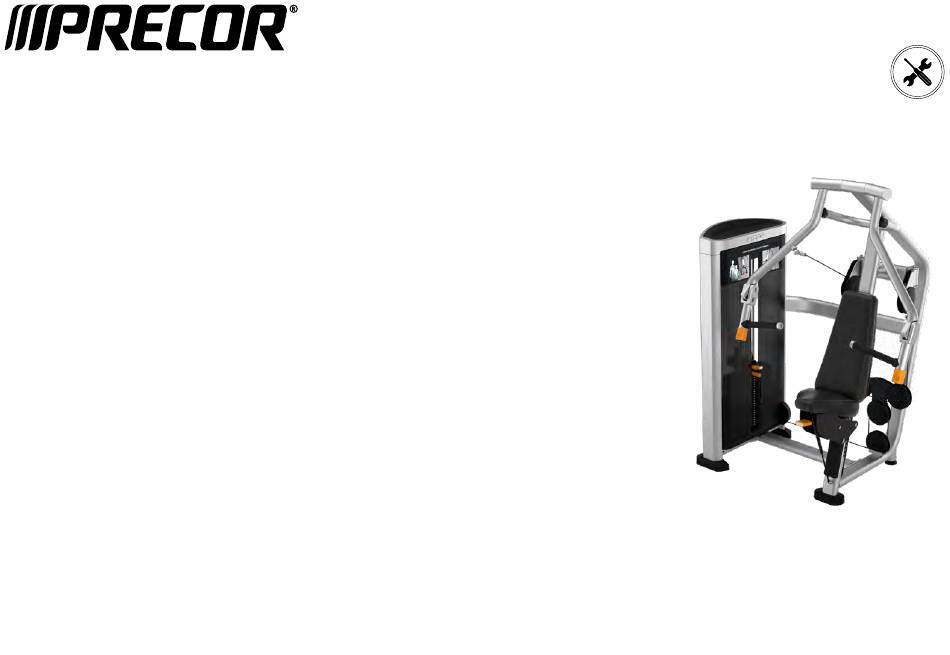

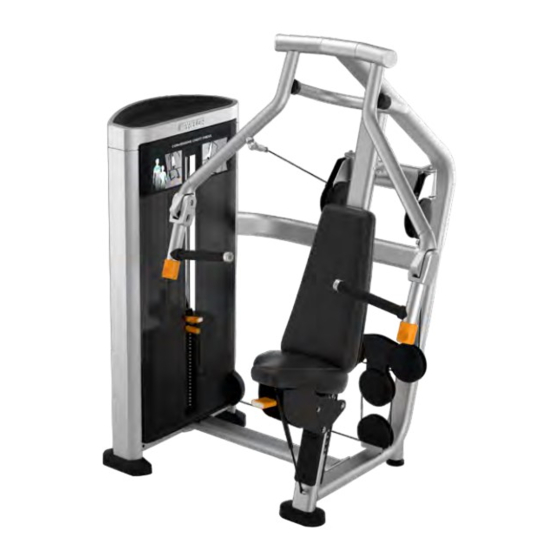

- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Brustpresse, dual, RSL 414 Montageanleitung...
-
Seite 3: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 4 Unterlegscheiben, 11 mm Abdeckung, hinten oben Rückenpolster Abdeckung, obere Ablage Sitzpolster Abdeckung, vorne mittig (links und rechts) Gewichtsaufkleber Abdeckung, vorne unten Walzeneinstellwerkzeug (an Sitzbaugruppe angebracht) Abdeckung für Trainingshinweise, vorne oben Abdeckung, Seilrollenabdeckung ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
-
Seite 5: Montage Des Rahmens
M10 x 125 mm BHCS ein, von jeder Seite aus eines, um die Trittplatte Unterlegscheibe, 11 mm auszurichten. Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. 50 48 ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung... - Seite 6 Schließen Sie die untere Querstrebe am Hauptrahmen Unterlegscheiben, 13 mm Werkzeug: Sechskantschlüssel, 10 mm Schließen Sie die obere Querstrebe am Gewichtsblock- M12 x 35 mm SHCS Turm Unterlegscheiben, gewölbt, silbern Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
- Seite 7 Steckschlüssel, 19 mm ein Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
-
Seite 8: Bewegliche Teile
Schieben Sie die Endstöpsel mit den Manschetten auf die Enden Endstöpsel mit Manschetten der Arme. Klopfen Sie bei Bedarf vorsichtig mit dem Hammer Werkzeug: Hammer darauf. Entfernen Sie alle - und -Aufkleber. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung... -
Seite 9: Montage Des Sitzes
Seiten der vorderen Walze an (achten Sie darauf, dass sich die Position des Walzenwerkzeugs nicht ändert). Entfernen Sie das Werkzeug. Sechskantschrauben, 5/16 x 1½ Zoll Bringen Sie das Sitzpolster an der Sitzbaugruppe Unterlegscheiben, 9 mm Werkzeug: Steckschlüssel, ½ Zoll, mit Verlängerung ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung... - Seite 10 Sie die Seilhalterungen, führen Sie die Seile um die Rollen und Maulschlüssel, 19 mm bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmoment von Drehmomentschlüssel 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
-
Seite 11: Fertigstellen Des Gewichtsblock-Turms
Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplattenbaugruppe Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung... - Seite 12 Schieben Sie einen Dämpfer auf die dritte Stange, gefolgt von dem Zusatzgewicht- Dämpfer Abstandhalter, einem weiteren Dämpfer, dem Zusatzgewicht und dem Abstandhalter für Zusatzgewicht, Zusatzgewichtsgriff. 7,62 cm (3 Zoll) Zusatzgewicht Zusatzgewichtsgriff ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
- Seite 13 über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung...
-
Seite 14: Anbringen Der Abdeckung
Platz und Werkzeuge: Sechskantschlüssel, 8 mm fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Brustpresse, dual, RSL 414 | Montageanleitung... -
Seite 15: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Brustpresse, dual, 414 | Montageanleitung | P/N CW39535-141 DEU © Precor Incorporated | 30. August 2019...
