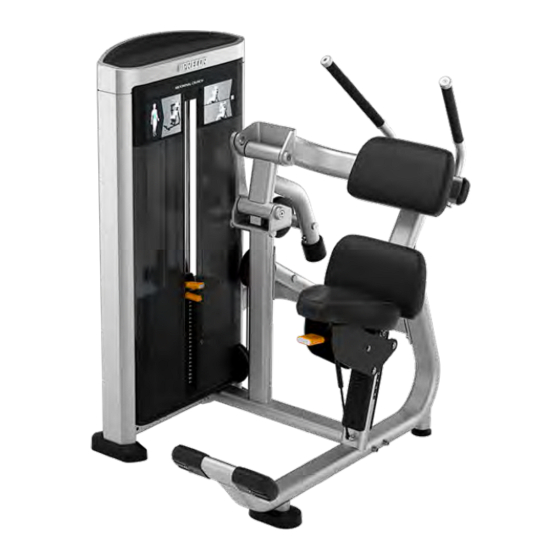

- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Bauchmuskelmaschine RSL 714 Montageanleitung...
-
Seite 3: Benötigtes Werkzeug
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. -
Seite 4: Teileliste
Halbrundkopfschrauben mit Innensechskant (BHCS), 5/16 x 1½ Zoll Abdeckung, hinten mittig Unterlegscheiben, 9 mm Abdeckung, vorne mittig (links und rechts) Abdeckung, hinten oben Abdeckung für Trainingshinweise, vorne oben Abdeckung, obere Ablage Gewichtsaufkleber ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... -
Seite 5: Montage Des Rahmens
Unterlegscheiben, 11 mm Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. Schließen Sie die untere Querstrebe am Hauptrahmen M12 x 125 mm SHCS Unterlegscheiben, 13 mm Werkzeug: Sechskantschlüssel, 10 mm ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... - Seite 6 Steckschlüssel, 19 mm ein Drehmoment von 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung...
-
Seite 7: Bewegliche Teile
. Klopfen Sie bei Bedarf vorsichtig mit dem Unterlegscheiben, 11 mm Hammer darauf. M10 x 20 mm SHCS Ziehen Sie auf ein Drehmoment von 43 Nm (32 ft-lb) fest. Werkzeuge: Hammer Sechskantschlüssel, 8 mm Drehmomentschlüssel ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... -
Seite 8: Seilführung
Sie die Seilhalterungen, führen Sie die Seile um die Maulschlüssel, 19 mm Rollen und bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmomentschlüssel Drehmoment von 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... -
Seite 9: Montage Des Sitzes
Werkzeug: Steckschlüssel, 3/16 Zoll Fertigstellen des Gewichtsblock-Turms Abbildung Befestigungsmaterial Anweisungen Entfernen Sie die in Schritt 1 der Montage des Rahmens M10 x 125 mm BHCS montierten Führungsstangen-Befestigungselemente. Unterlegscheiben, 11 mm Werkzeug: Sechskantschlüssel, 6 mm ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... - Seite 10 Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. Bringen Sie die Führungsstangen in eine senkrechte Position. Lassen Sie eine zweite Person die Führungsstangen in den oberen Teil des Rahmens heben. ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung...
- Seite 11 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das M10 x 65 mm SHCS obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung...
- Seite 12 Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung...
-
Seite 13: Anbringen Der Abdeckung
Platz und Werkzeuge: Sechskantschlüssel, 8 mm fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Bauchmuskelmaschine RSL 714 | Montageanleitung... -
Seite 14: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Bauchmuskelmaschine 714 | Montageanleitung | P/N CW39585-141 DEU © Precor Incorporated | 30. August 2019...
