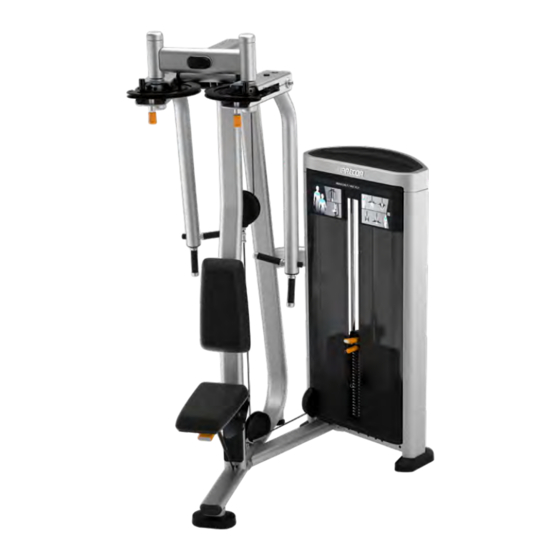

- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Kombi-Butterfly RSL 505 Montageanleitung...
-
Seite 3: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 4 Abdeckung, hinten oben Unterlegscheiben, 9 mm Obere Ablage Nylon-Sicherungsmuttern, M12 Abdeckung, vorne mittig (links und rechts) Nylon-Sicherungsmuttern, M10 Abdeckung, vorne unten Gewichtsaufkleber Abdeckung für Trainingshinweise, vorne oben Abdeckung, untere Seilrollenabdeckung Brust-/Rückenpolster Sitzpolster ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung...
-
Seite 5: Montage Des Rahmens
Führen Sie die beiden Führungsstangen-Befestigungselemente M10 x 125 mm BHCS von der Nutzerseite aus ein, um die Trittplatte auszurichten. Unterlegscheiben, 11 mm Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung... -
Seite 6: Bewegliche Teile
Armbaugruppe in den Hauptrahmen . Stimmen Sie die Passschraube -Aufkleber am Arm und am Hauptrahmen aufeinander ab. Bringen Sie Werkzeug: Sechskantschlüssel, 4 mm abschließend die Endkappe an und fixieren Sie sie. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung... -
Seite 7: Montage Des Sitzes
Basis des Hauptrahmens einrasten. Das größere Gehäuse der Gasfeder wird am Sitz angebracht. Um den Walzenabstand an der Sitzbaugruppe einzustellen, lassen Sie eine zweite Person den Sitz nach unten drücken. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung... - Seite 8 Unterlegscheiben, 9 mm Werkzeug: Sechskantschlüssel, 3/16 Zoll Seilführung Abbildung Befestigungsmaterial Anweisungen Ziehen Sie am Feststellbolzen-Griff der rechten Armbaugruppe und drehen Sie sie nach außen. Führen Sie dann das obere Seil durch den Arm. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung...
- Seite 9 Sie die Seilhalterungen, führen Sie die Seile um die Rollen und bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmoment Maulschlüssel, 19 mm von 67 Nm (50 ft-lb) fest. Drehmomentschlüssel ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung...
-
Seite 10: Fertigstellen Des Gewichtsblock-Turms
4,5-kg-(10-lb-)Gewichtsscheiben Nutzer zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplattenbaugruppe Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung... - Seite 11 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das M10 x 65 mm SHCS obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung...
- Seite 12 Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung...
-
Seite 13: Anbringen Der Abdeckung
Platz und fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Werkzeuge: Sechskantschlüssel, 8 mm (25 ft-lb). Drehmomentschlüssel Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Kombi-Butterfly RSL 505 | Montageanleitung... -
Seite 14: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 16 RSL Kombi-Butterfly 505 | Montageanleitung | P/N CW39543-141 DEU © Precor Incorporated | 30. August 2019...
