Rückseite - Zoom tac-8 Bedienungsanleitung

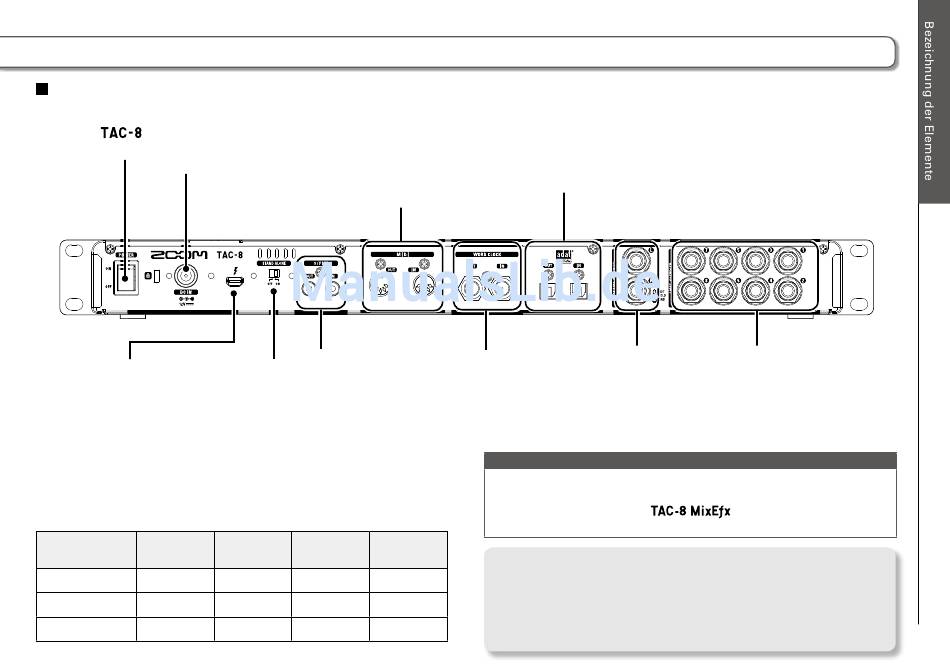

Rückseite
POWER-Schalter Buchse für das 12 V
Schaltet den Gleichstromnetzteil
ein oder aus (ON/OFF). Zum Anschluss des
mitgelieferten Netzteils.
Thunderbolt-Port STAND-ALONE-
Schließen Sie hier Schalter
Ihren Computer an. Hier schalten Sie
den Standalone-
Modus ein und aus
(→S. 4).
Samplingraten und Ein-/Ausgänge
Analoge Ein-/
Samplingrate
Ausgänge
44,1 oder 48 kHz 8/10
88,2 oder 96 kHz 8/10
176,4 oder 192 kHz 8/10
MIDI-IN/OUT-Buchsen
Schließen Sie ein MIDI-Key-
board oder einen MIDI-Control-
ler an der MIDI-IN-Buchse an.
Schließen Sie MIDI-Soundmo-
dule oder andere MIDI-Geräte
an der MIDI-OUT-Buchse an.
S/PDIF-IN/OUT-Buchsen
Verwenden Sie zum
Anschluss Koaxialkabel,
die dem S/PDIF-Standard
entsprechen.
Über diese Buchse können
zwei digitale S/PDIF-Audio-
signale mit einer Auflösung
von bis zu 24 Bit/192 kHz
übertragen werden.
S/PDIF-Ein-/ ADAT-Ein- Ein-/Ausgän-
Ausgänge Ausgänge ge gesamt
2/2 8/8 18/20
2/2 4/4 14/16
2/2 2/2 12/14
OPTISCHE ADAT-IN/OUT-Buchsen
Verwenden Sie zum Anschluss optische
Kabel, die dem ADAT-Standard entsprechen.
Die Anschlüsse können digitale Audiodaten
in den Formaten ADAT, SMUX und SMUX4
ausgeben und empfangen.
WORD CLOCK MAIN-OUTPUT-Buchsen
IN/OUT-Buchsen Schließen Sie hier aktive
Über diese Buchsen Lautsprecher oder eine
können Sie Wordclock- Musikanlage an.
Signale zwischen dem Dazu können Sie symmet-
[TAC-8] und anderen rische Kabel mit 6,35 mm
Geräten austauschen. Klinkensteckern verwenden.
ANMERKUNG
Ab Werk ist die Upsampling-Funktion des AD/DA-Wandlers aktiv. Bei ei-
ner Samplingrate von 44,1/48 kHz arbeitet das Gerät dann effektiv mit
vierfacher Samplingrate. Im
Sie, wie Sie diese Funktion deaktivieren.
Upsampling
Signale mit einer Samplingrate von 44,1 oder 48 kHz können intern
mit 176,4 oder 192 kHz verarbeitet werden (diese Funktion ist ab
Werk aktiv). Dadurch werden Aliasing-Effekte während der A/D-Wand-
lung verhindert und bei der D/A-Wandlung wird der Klang sogar noch
klarer ausgegeben.
LINE-OUTPUT-Buchsen
Schließen Sie hier ein mehr-
kanaliges Monitorsystem
oder externe Effektgeräte an.
Dazu können Sie symmet-
rische Kabel mit 6,35 mm
Klinkensteckern verwenden.
Referenzhandbuch erfahren
05
