Bezeichnung der Elemente

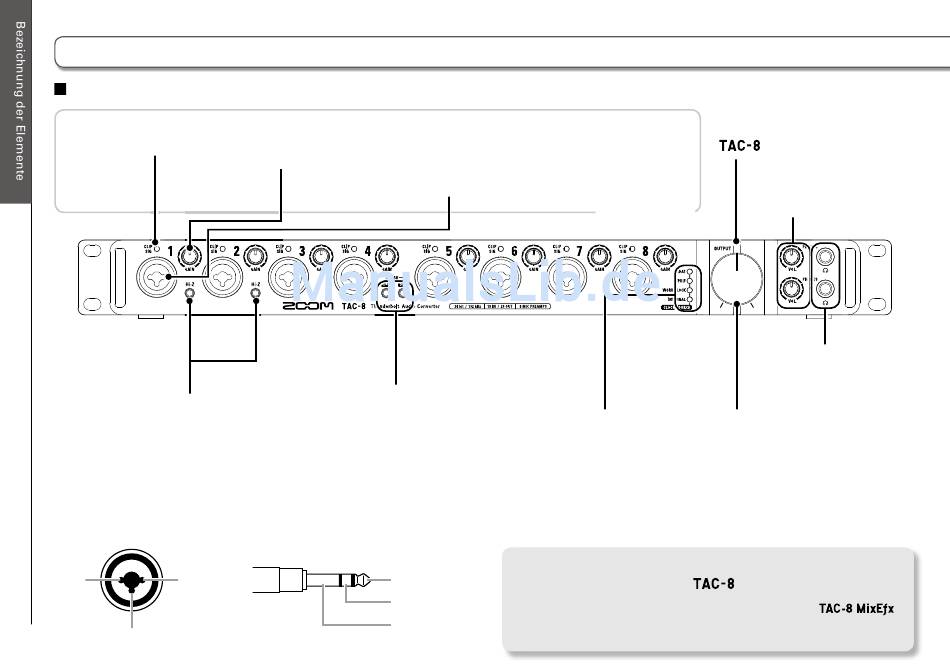

Vorderseite
Pegelanzeigen
Diese LED leuchtet rot, wenn das
Signal übersteuert.
Hi-Z-Schalter
Hier schalten Sie die Eingangsim-
pedanz der Eingänge 1 und 2 um.
Aktivieren Sie den Schalter, wenn
Sie eine Gitarre oder einen Bass
anschließen.
XLR
2 1
1 : MASSE
2 : + Phase
3 3 : − Phase
04
Eingangspegelregler
Hier steuern Sie die Eingangsver-
stärkung des Mikrofonvorverstär-
kers aus.
PHANTOM-Tasten
Drücken Sie diese Schalter, um
die Phantomspeisung für die
Eingänge 1 – 4 bzw. 5 – 8 zu
aktivieren.
TRS
SPITZE : + Phase
RING : − Phase
SCHIRM : MASSE
INPUT-Buchsen
Diese analogen Eingänge sind mit Mikrofonvorver-
stärkern ausgestattet. Schließen Sie hier Mikrofone,
Keyboards oder Gitarren an.
Verwenden Sie dazu XLR oder (symmetrische oder
unsymmetrische) 6,35 mm Klinkenkabel.
Eingänge 1 bis 8
CLOCK-SOURCE-Anzeigen
Hier wird die aktuelle Clock-
Quelle angezeigt: ADAT, S/PDIF ,
WORD CLOCK oder INTERNAL.
Standalone-Modus
Im Standalone-Modus lässt sich der
ter als achtkanaliger Mikrofonvorverstärker und digitales Interface betreiben.
Die Konfiguration für den Standalone-Modus erfolgt über den
Software-Mixer.
Power-Anzeige
Diese LED leuchtet, wenn der
eingeschaltet ist.
PHONES 1 / 2 Lautstärkeregler
Über diese Regler stellen Sie die
Kopfhörerlautstärke für die Buch-
sen PHONES 1 und 2 ein.
Kopfhörerbuchsen
PHONES 1 / 2
Schließen Sie hier Ihre Kopfhö-
rer an.
MAIN-OUTPUT-Lautstärkeregler
Hier stellen Sie den Pegel des an den
MAIN-OUTPUT-Buchsen anliegenden
Audiosignals ein.
ohne Anschluss an einen Compu-
