Installationsanleitung

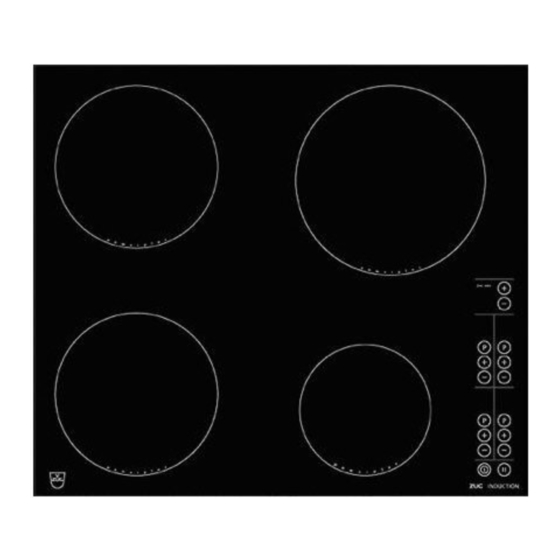

Glaskeramik-Kochfeld Induktion
Rahmenlos, für flächenbündigen Einbau
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte
müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
GK46TIXF
004
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän
digen feuerpolizeilichen Organe zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten
A
liegenden Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Art.-Nr.
Einkittanleitung
J402.67
Dichtungsband-Set
H6.2142
Zubehör
Bezeichnung
Stahlwinkelset
Baugrösse 70
Lüftungs-Schutzblech-Bausatz
Für Nischenbreite 550–600 mm
Schnellkleber für die Installation der Stahlwinkel
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Kittset
Komplett mit Reinigungsmittel, Primer Typ 1105, Kartusche mit Silikonkleber schwarz, mit Düse.
Geeignet für alle saugfähigen Abdeckungsmaterialien (Holz und Natursteinarten wie Marmor oder Granit).
Spezialprimer Typ 107
Geeignet für nicht saugfähige Abdeckungsmaterialien (nicht geeignet für Polyäthylen, Polypropylen oder Teflon).
J004.051 0
14.11.07 ZRE
Anschlussschild
Typenschild
Art.-Nr.
H6.2567
H6.2122
B11.502
86.3928.85
45.2771.76
1/18
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für V-ZUG GK46TIXF

  • Seite 1 Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: Modell-Nr. GK46TIXF Allgemeine Hinweise Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän digen feuerpolizeilichen Organe zwingend einzuhalten.
  • Seite 2: Elektrische Anschlüsse

    Installationsanleitung J004.051 0 Glaskeramik-Kochfeld Induktion 14.11.07 ZRE Rahmenlos, für flächenbündigen Einbau 2/18 Elektrische Anschlüsse Elektrische Anschlüsse sind durch fachkundiges Personal nach den Vorschriften der NIN und der örtlichen Elektrizitätswerke auszuführen. In der Hausinstallation ist eine allpolige Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor zusehen.
  • Seite 3: Installation

    Installationsanleitung J004.051 0 Glaskeramik-Kochfeld Induktion 14.11.07 ZRE Rahmenlos, für flächenbündigen Einbau 3/18 Installation Hinweise Die Arbeitsplatte muss plan sein. Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein. Bei Arbeitsplattendicke ≥30 mm kann ein SMS 6/6 Backofen direkt untergebaut werden, Ausnahme: M-SL. Der Unterbau eines Backofens in Kurzbauform 55-600, 60-600, 55-381 oder 60-381 ist möglich bei Verwendung eines Lüftungsgitter-Bausatzes (siehe J402.54).
  • Seite 4 Installationsanleitung J004.051 0 Glaskeramik-Kochfeld Induktion 14.11.07 ZRE Rahmenlos, für flächenbündigen Einbau 4/18 Mit untergebauter Schublade oder Möbel bezüglich Kühlluftzufuhr Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein. min. 25 cm² Erforderlicher Raum Luftspalt über die unterhalb der Arbeitsplatte...
  • Seite 5 Installationsanleitung J004.051 0 Glaskeramik-Kochfeld Induktion 14.11.07 ZRE Rahmenlos, für flächenbündigen Einbau 5/18 Backofen Bauformen: 55-762, 60-762 (ohne M-SL) min. 15 Ausschnitt in der Rückwand, sofern erforderlich ~230 600/550 Backofen mit Verwendung eines Lüftungsgitters (siehe J402.54) Bauformen: 55-600, 60-600 (Kurzbackofen, ohne Schublade) 55-381, 60-381 Detail Y min.
  • Seite 6: Demontage Bedienteil

    Installationsanleitung J004.051 0 Glaskeramik-Kochfeld Induktion 14.11.07 ZRE Rahmenlos, für flächenbündigen Einbau 6/18 Demontage Bedienteil Frontseite Anschlusskabel lösen. Gerät vom Netz trennen. Stecker BUS-Kabel A ausziehen. 6kt-Mutter B lösen. Bedienteil komplett (mit Trägerblech) C demontieren. Montage Bedienteil Bedienteil komplett (mit Trägerblech) C seitlich in Schlitz D führen. 6kt-Mutter B festschrauben und BUS-Kabel leicht strecken.
