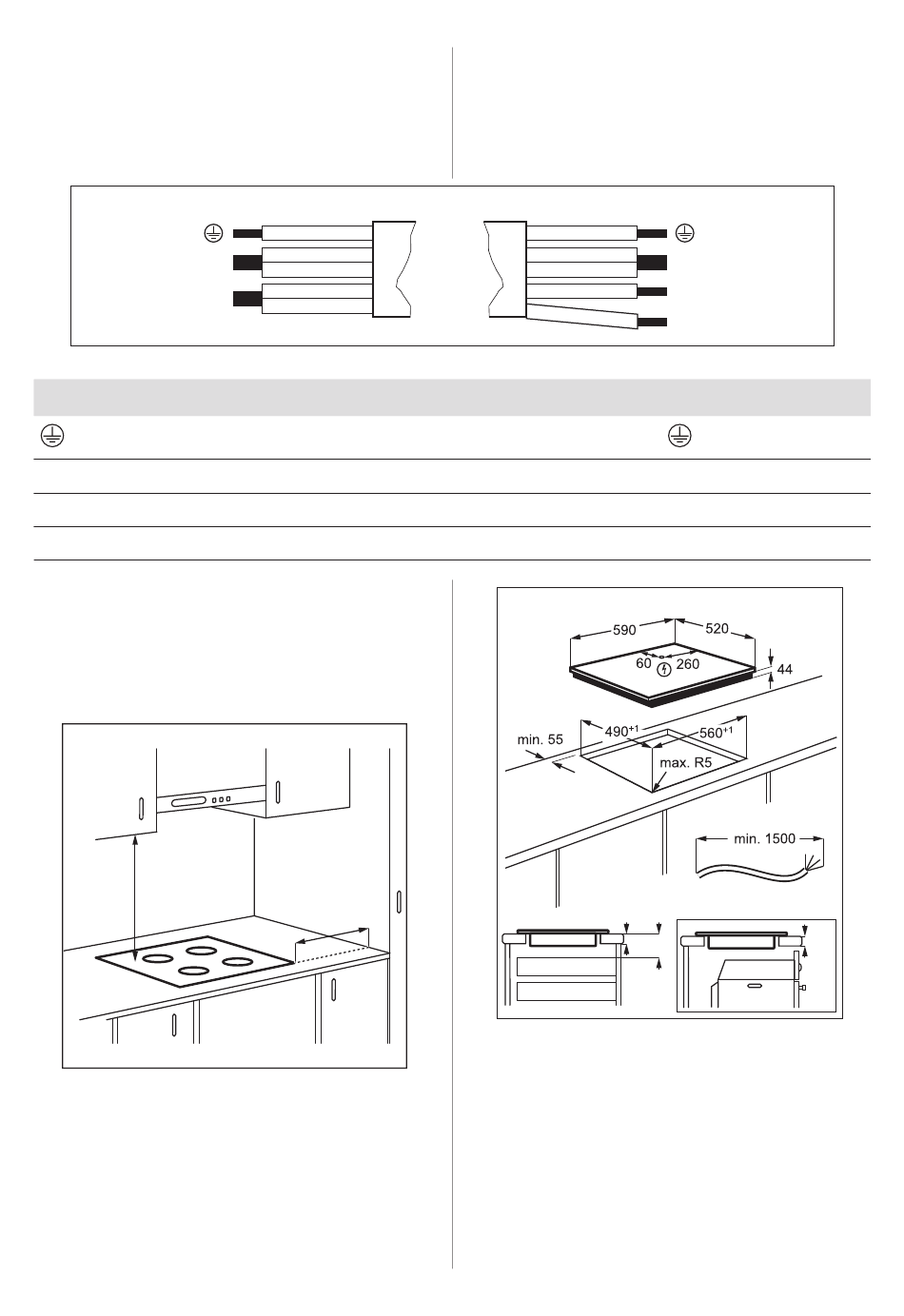

Electrolux EIV65443 Benutzerinformation Seite 108

Conexión bifásica
1. Retirar el manguito del extremo del cable
de los cables negros y marrones.
2. Retirar el aislamiento de los extremos del
cable negro y marrón.
Conexión monofásica - 220 - 240 V~
N
L
3.4 Montaje
Si instala la placa debajo de una campana,
consulte las instrucciones de instalación de
la campana para ver la distancia mínima
entre los aparatos.
min.
500mm
Si el aparato se instala sobre un cajón, la
ventilación de la placa puede calentar el
contenido del cajón durante el proceso de
cocción.
108 ESPAÑOL
220-240 V~
N
L
Verde - amarillo
Azul y azul
Negro y marrón
min.
50mm
3. Colocar un nuevo manguito de 1,5 mm²
en el extremo del cable común (se
necesita una herramienta especial).
Sección transversal del cable de 1,5 mm²
400V 2~N
Conexión bifásica - 400 V 2 ~ N
Verde - amarillo
Azul y azul
Negro
Marrón
min.
12
Para encontrar el tutorial de vídeo "Cómo
instalar la placa de inducción Electrolux -
Instalación en encimera", escriba el nombre
completo indicado en el gráfico siguiente.
N
L1
L2
N
L1
L2
min.
min.
28
60
