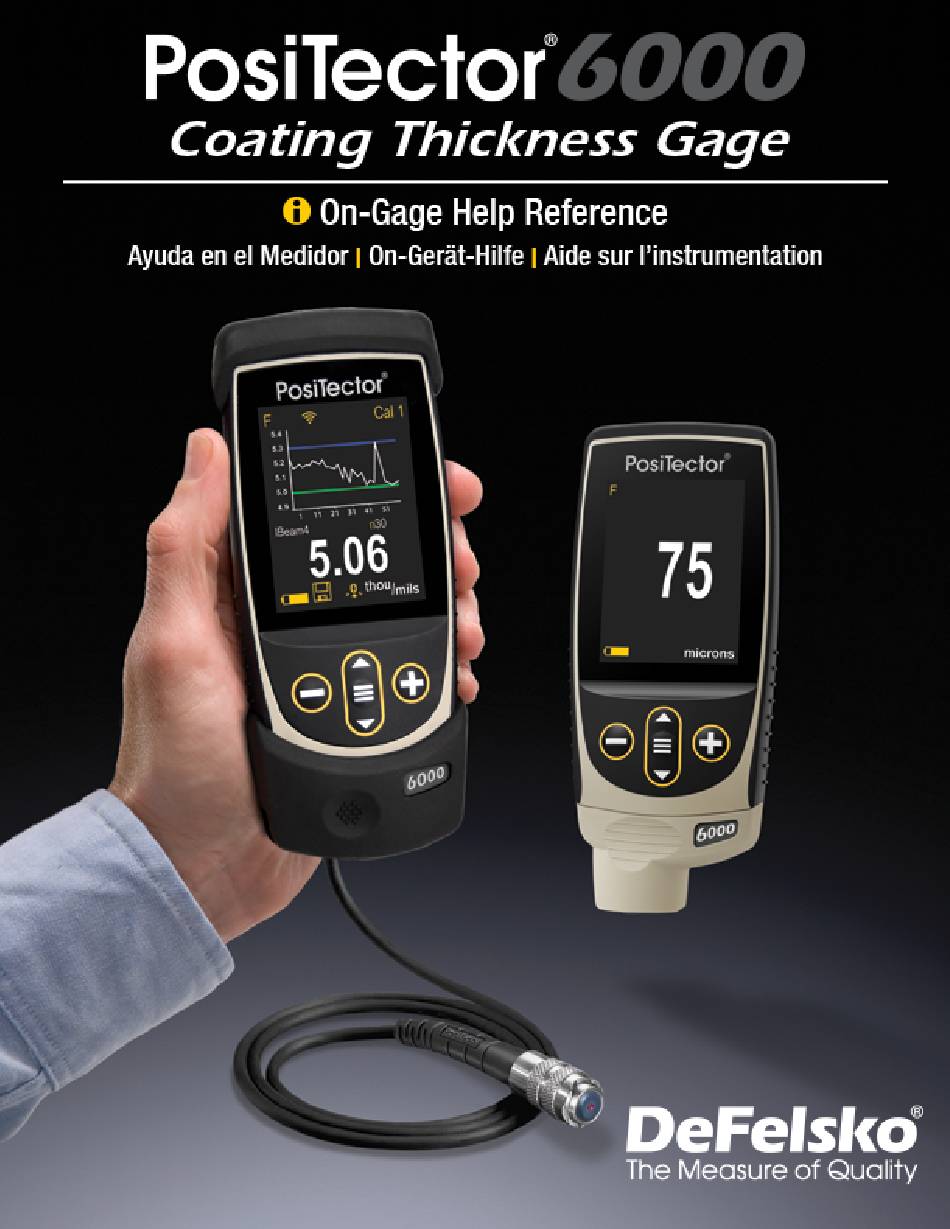

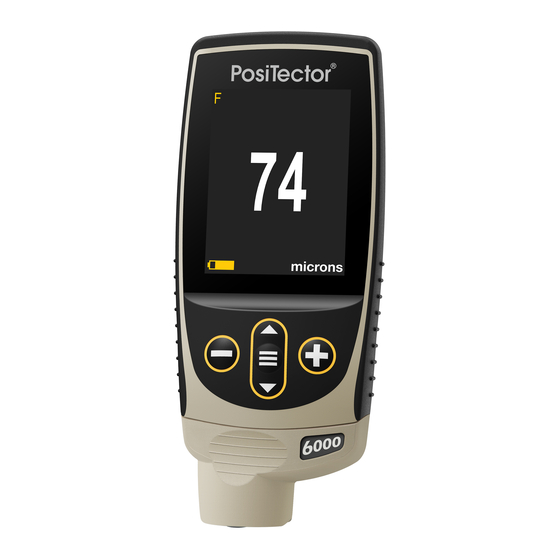

DeFelsko PosiTector 6000 Anleitung
Coating thickness gage
Vorschau ausblenden
Andere Handbücher für PosiTector 6000:
- Gebrauchsanweisung (61 Seiten) ,
- Kurzanleitung (48 Seiten) ,
- Bedienungsanleitung (21 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DeFelsko PosiTector 6000
Inhaltszusammenfassung für DeFelsko PosiTector 6000
-
Seite 2: Einführung
PDF herunterladen. Bitte halten Sie Ihr Messgerät durch Softwareupdates auf dem neusten Stand. Regelmäßige Softwareupdates sorgen neben erhöhter Stabilität und eventuell neuen Funktionen des Geräts auch dafür, dass alle Hilfetexte stets aktuell sind. Weitere Informationen zu Updates finden Sie hier: www.defelsko.com/updates. -
Seite 3: Inhaltsverzeichnis
Contents Speicher ........................Öffnen ........................Anzeigen ........................ Anzeige ........................Eingabeaufforderung Blöcke ................. Neu 90/10 ......................Anmerkungen erstellen ..................Drucken ......................... Neuer Unterblock ....................Neu PA2 ........................ Neuer Block ......................Schließen ....................... Löschen ......................... Vorlage löschen ....................Neu 19840 ......................Block-Zusammenfassung ..................Statistik ........................ - Seite 4 Drehung der Anzeige aus ..................Sprache ......................... Messgerät-Info ....................... Hochauflösung ....................... Duplex Modus ......................Verbindungen ......................Bluetooth ........................ Bluetooth eingeschaltet ................... Stream ......................Pairing ......................Info ........................USB ........................Synchro ......................USB Drive ......................JSON Files ....................HTML Bericht ..................... Stream ......................
-
Seite 5: Speicher
Speicher Der PosiTector 6000 Advanced hat einen internen Speicher zur Aufzeichnung von bis zu 250.000 Messungen in bis zu 1.000 Blöcken. Gespeicherte Messwerte können am Display des PosiTector 6000 betrachtet werden und Sie können darauf über Computer, Tablet und Smartphone zugreifen. Alle gespeicherten Messwerte werden mit Datum und Uhrzeit versehen. -
Seite 6: Neu 90/10
Das Löschen einer Vorlage vom PosiTector löscht diese nicht aus PosiSoft Desktop. Neu 90/10 Der Modus PSPC 90/10 des PosiTector 6000 vereinfacht den Prozess der Bestimmung von Pass/Fail-Kriterien im Rahmen der IMO-Richtlinie. Dieser Modus wurde zwar für den Einsatz im maritimen Bereich entwickelt, kann aber auch von anderen Industriezweigen verwendet werden, die eine statistische Methode zur Sicherstellung der korrekten Trockenschichtdicke auf einer Oberfläche benötigen. -
Seite 7: Drucken
Reichweite ist, und wählen Sie dann Drucken. Um das Drucken abzubrechen, halten Sie die (-) und (+) Tasten gleichzeitig gedrückt. Informationen zum Pairing finden Sie unter www.defelsko.com/bluetooth. Neuer Unterblock Erzeugt einen neuen Unterblock in dem gegenwärtig geöffnetem Block. Dies ermöglicht es dem Benutzer, zusammengehörige Blöcke zu gruppieren, sodass für sie Statistiken... -
Seite 8: Schließen
Passen Sie die nötigen ISO 19840 Parameter an, falls nötig. Nutzen Sie zuerst die (+) oder (-) -Taste, um den gewünschten Parameter auszuwählen und verändern Sie diesen dann mit der (+) und (-) -Taste. Eine genaue Anleitung finden Sie unter: www.defelsko.com/19480 Page 6... -
Seite 9: Block-Zusammenfassung
Block-Zusammenfassung Zeigt eine Zusammenfassung aller gespeicherten Blöcke mit dem Blocknamen, dem Sondentyp und der Anzahl der Messwerte für jeden Block an. Page 7... -
Seite 10: Statistik
Statistik Menüpunkt zur Konfiguration des Statistik- und HiLo-Alarm-Modus. Statistik Im Statistik-Modus wird kontinuierlich aktualisiert und angzeigt: Mittel, Standardabweichung, Min/Max Dicke und Anzahl der Messungen. Wenn Statistik ausgewählt ist, erscheint das entsprechende Statistik-Icon und eine statistische Zusammenfassung erscheint auf dem Display. Entfernen Sie die letzte Messung aus der Zusammenfassung, indem Sie die Taste (-) drücken. -
Seite 11: Kalibriereinstellungen
Kalibriereinstellungen Das PosiTector 6000 misst zerstörungsfrei die Dicke der Beschichtungen auf Metall. Drei Schritte garantieren beste Genauigkeit... 1. Kalibrierung: Wird typischerweise vom Hersteller oder einem qualifizierten Labor durchgeführt. Alle Sensoren besitzen ein Kalibrierzeugnis. 2. Überprüfung der Genauigkeit: Wird seitens des Nutzers auf bekannte Referenz-Standards wie die mitgelieferten Kunststoff-Folien oder optionale Schichtdicken-Standards durchgeführt. -
Seite 12: Nullpunkt
Drücken Sie (+), um die Anzahl der Messwerte auszuwählen, die verwendet werden sollen, um einen Mittelwert zu erhalten, typischerweise 3 bis 10 Messwerte. Je größer die Abweichung zwischen den Messwerten ist, desto mehr Messungen sollten vorgenommen werden, um einen Mittelwert zu erhalten. Wiederholen Sie die Messung der bekannten Dickenreferenz. -
Seite 13: Bearbeiten
QWERTY-Touch-Tastatur auf dem Bildschirm - hilfreich, bei der Speicherung mehrerer Kalibrierspeicher-Einstellungen. N 1Punkt-Anpassung (Nur PosiTector 6000 FNDS) Bei rauen Zinkoberflächen (d.h. Zink-Spritzmetallisierung) kann es wünschenswert sein, das Messgerät auf eine bekannte Dicke einzustellen, wie z.B. eine über dem Zink angebrachte Unterlegscheibe, anstatt es auf den Nullpunkt einzustellen. -
Seite 14: F Zero
Benutzerdefinierte Anpassung mit (-) und (+) Der Nullpunktkorrekturwert wird von jedem Messwert subtrahiert. F Zero (Nur PosiTector 6000 FNDS) Messen Sie das unbeschichtete Stahlsubstrat (falls verfügbar). Wenn der Mittelwert von mehreren F-Messwerten nicht innerhalb der Toleranz von 0 liegt, führen Sie einen F-Nullabgleich durch. -
Seite 15: Kal Sperre
Benutzer zu vermeiden. Diese Funktion wird mit abgewählen, um weitere Einstellungen vorzunehmen. Zn Null (Nur PosiTector 6000 FNDS) Messen Sie das unbeschichtete Zinkoberflächen (falls verfügbar). Wenn der Mittelwert von mehreren N-Messwerten nicht innerhalb der Toleranz von 0 liegt, führen Sie einen Zn-Nullabgleich durch Drücken Sie (+), um die Anzahl der Messwerte auszuwählen, die verwendet werden... - Seite 16 Nichteisenbeschichtung. Teilweise magnetische Substrate; d.h. Klarlackbeschichtung auf Gold über vernickeltem Messing: Im N-Lock-Modus ignoriert das Messgerät jeglichen Magnetismus im Substrat und verwendet die Wirbelstrommethode zur genauen Messung der Schichtdicke. VORSICHT: Bei eingeschaltetem N-Lock-Modus ist es möglich, bei der Messung nichtleitender Beschichtungen auf Stahl (Eisen) einen Messwert zu erhalten.
-
Seite 17: Einrichtung
- M11.1.0 ist das Ende der EDT. M" gibt an, dass das Datum im Format "Monat.Woche.Tag" angegeben wird. 11.1.0 ist der elfte Monat, erste Woche, erster Tag (Sonntag) Detaillierte Informationen zum NTP finden Sie unter: www.defelsko.com/NTP Schnelle Prüfung Die Geschwindigkeit wird für die meisten Sensoren erhöht. Dies ist nützlich für eine schnelle Prüfung oder wenn große Bereiche mit dicken Beschichtungen gemessen... -
Seite 18: Zurücksetzen
Auf- und Ab- Bewegen des Sensors ist erforderlich. Dabei kann die Genauigkeit verringert sein. HINWEISE: Bei FN-Sondenmodellen ist der N-Modus im Schnellmodus deaktiviert. Zurücksetzen Menü Zurücksetzen stellt die Werkseinstellungen wieder her und setzt das Instrument auf den werkseitigen Zustand zurück. Folgendes passiert dabei: Alle Blöcke, gespeicherten Messungen und Blocknamen werden gelöscht. -
Seite 19: Einheiten
Touch Deaktiviert / Aktiviert die Bedienung über Touchscreen. Scan Standardmäßig nimmt der PosiTector 6000 etwa eine Messung pro Sekunde vor. Der Scan-Modus ermöglicht es allerdings, mehrere Messungen in schneller Folge (3 Messungen pro Sekunde) durchzuführen, ohne die Sonde anzuheben. Page 17... -
Seite 20: Displayhelligkeit
Scans die Lebensdauer der Sonde verkürzen kann und nur für glatte Oberflächen empfohlen wird. Weitere Informationen zum Scan- Modus finden Sie unter http://www.defelsko.com/scan Displayhelligkeit Wählt die Displayhelligkeit (Sonnenlicht, Normal oder Nacht) aus. Wenn Auto-Dimmen aktiviert ist (Standard), verdunkelt sich die Anzeige nach einer Zeit ohne Aktivität leicht, um die Batterie zu schonen. -
Seite 21: Hochauflösung
Alternativ können Sie bei ausgeschaltetem Speicher die Aufwärtstaste drücken, um Duplex ein- und auszuschalten. Wenn deaktiviert, arbeitet das Messgerät wie ein konventionelles kombiniertes Eisen-/Nichteisen-Messgerät (ähnlich wie die Sonde PosiTector 6000 FNS). Ideal für die Messung nichtmagnetischer Beschichtungen auf Stahl und nichtleitender Beschichtungen auf Nichteisen-Metallsubstraten. - Seite 22 Für zusätzliche Informationen besuchen Sie http://www.defelsko.com/duplex Page 20...
-
Seite 23: Verbindungen
Siehe www.defelsko.com/update Pairing Das Messgerät und das empfangende Gerät müssen per Bluetooth gekoppelt („gepaird“) werden, damit Daten übertragen werden können. Unter www.defelsko.com/bluetooth erhalten Sie Hilfe zum Pairing. Info Zeigt Informationen zu ihrer derzeitigen Bluetooth-Verbindung, einschl. Der gepairten Geräte und der MAC-Adresse. -
Seite 24: Synchro
Webbrowser oder Filer Explorer wie Windows Explorer oder Finder beim Mac oder Sie benutzen PosiSoft Desktop dazu. HINWEIS: Im angeschlossenen Zustand erfolgt die Stromversorgung über das mitgelieferte USB-C-Kabel. Die Batterien werden in diesem Fall nicht entladen und das Gerät bleibt dauerhaft eingeschaltet. -
Seite 25: Html Bericht
USB-Verbindung zu übermitteln. Diese Übertragung erfolgt über ein serielles Protokoll. Ideal zur Verwendung mit seriell-kompatibler SPC-Datenerfassungssoftware. Weitere Informationen zur USB-Tastatur und Streaming finden Sie auf: www.defelsko.com/usb/stream/ Auto Sync .net Wenn diese Option aktiviert ist, werden die Messungen automatisch mit PosiSoft.net synchronisiert, wenn das Gerät mit einem Computer mit PosiSoft Desktop verbunden... -
Seite 26: Usb Keyboard
WLAN Ermöglicht eine Verbindung mit Ihrem lokalen WLAN oder einem mobilen Hotspot. Ideal z.B. zur Synchronisierung gespeicherter Messwerte mit PosiSoft.net. Siehe www.defelsko.com/wifi WLAN Optionen Einrichten von WLAN-Konfigurationsoptionen Access Point Funkkanal Der Funkkanal, auf dem das Signal des Access Point übertragen wird. Der Standard-Kanal ist Kanal 6. -
Seite 27: Server Aktivieren
Server aktivieren Das Messgerät enthält einen WebServer, auf den über das Netzwerk angeschlossene Geräte zugreifen können. Diese Option ermöglicht (standardmäßig) eine Verbindung zwischen dem Netzwerk und dem Messgerät. Um auf den Gage-Server zuzugreifen, suchen Sie mit einem Internet-Browser nach der IP-Adresse des Messgeräts:8080. IP-Einstellungen Geben Sie die Netzwerk-IP-Informationen wie folgt manuell ein: IP-Typ (DHCP oder statisch), IP-Adresse, Gateway, Netzmaske, DNS1, DNS2... -
Seite 28: Auto Sync .Net
Für weitere Informationen über WiFi-Streaming besuchen Sie www.defelsko.com/connect Auto Sync .net Wenn diese Option aktiviert ist, versucht das Messgerät beim Einschalten automatisch, die gespeicherten Messdaten mit PosiSoft.net zu synchronisieren (ein mit dem Internet verbundenes WiFi-Netzwerk ist erforderlich). Alternativ wählen Sie Jetzt SYNC .net Now, um gespeicherte Messdaten sofort zu synchronisieren. -
Seite 29: Wifi Information
Einige Netzwerke sind möglicherweise nicht sichtbar und müssen manuell Hinweis: über die Option Add Network konfiguriert werden. Wenden Sie sich an Ihren Netzwerkadministrator oder Ihre IT-Abteilung, um Unterstützung zu erhalten. WiFi Information Zeigt Informationen über die lokale WLAN Netzwerkverbindung an, einschließlich: SSID: den Namen des Netzwerks (die SSID) State:... -
Seite 30: Smart-Sonden
Zeile eingefügt. Dies gibt Ihnen eine einfache Möglichkeit an die Hand, ohne jede Software oder Treiberinstallation Messwerte abzuspeichern. Mehr Informationen zum BLE Tastatur-Modus erhalten Sie hier www.defelsko.com/connect Smart-Sonden Zeigt an, ob sich PosiTector DPM-L oder PosiTector CMM-IS Smart-Sonden in Reichweite befinden. -
Seite 31: Software-Update
Um ein Software-Update durchzuführen, muss das Gerät mit dem WLAN oder mit einem Computer mit aktiver Internetverbindung verbunden sein, auf dem die Software PosiSoft Desktop ausgeführt wird. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen vollständigen Reset [Hard-Reset] durch. -
Seite 32: Hilfe
Sie auf das (i) oder drücken Sie die (+)-Taste. Um auf dem neuesten Stand zu sein, führen Sie regelmäßig Updates Sie das Gerät durch. Ein PDF Dokument mit sämtlichen Informationen finden Sie unter www.defelsko.com/help Menü Schalten Sie das Gerät ein und drücken Sie die mittlere Navigationstaste, um ins Menü... -
Seite 33: Ausschalten
Ausschalten Um die Batterielaufzeit zu erhöhen, geht das Gerät nach 5 Minuten and enter Sleep Mode. Aus dem Standby startet das Gerät deutlich schneller, sehr praktisch, wenn Sie sich zwischen unterschiedlichen Teilen oder Orten hin- und her bewegen.Nach 4 Stunden Inaktivität schaltet es sich vollständig aus. Alternativ können Sie es manuell ausschalten, indem Sie „Ausschalten“...
