DMX-подключение:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого
DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и
так далее, чтобы сформировать последовательное цепное соединение.

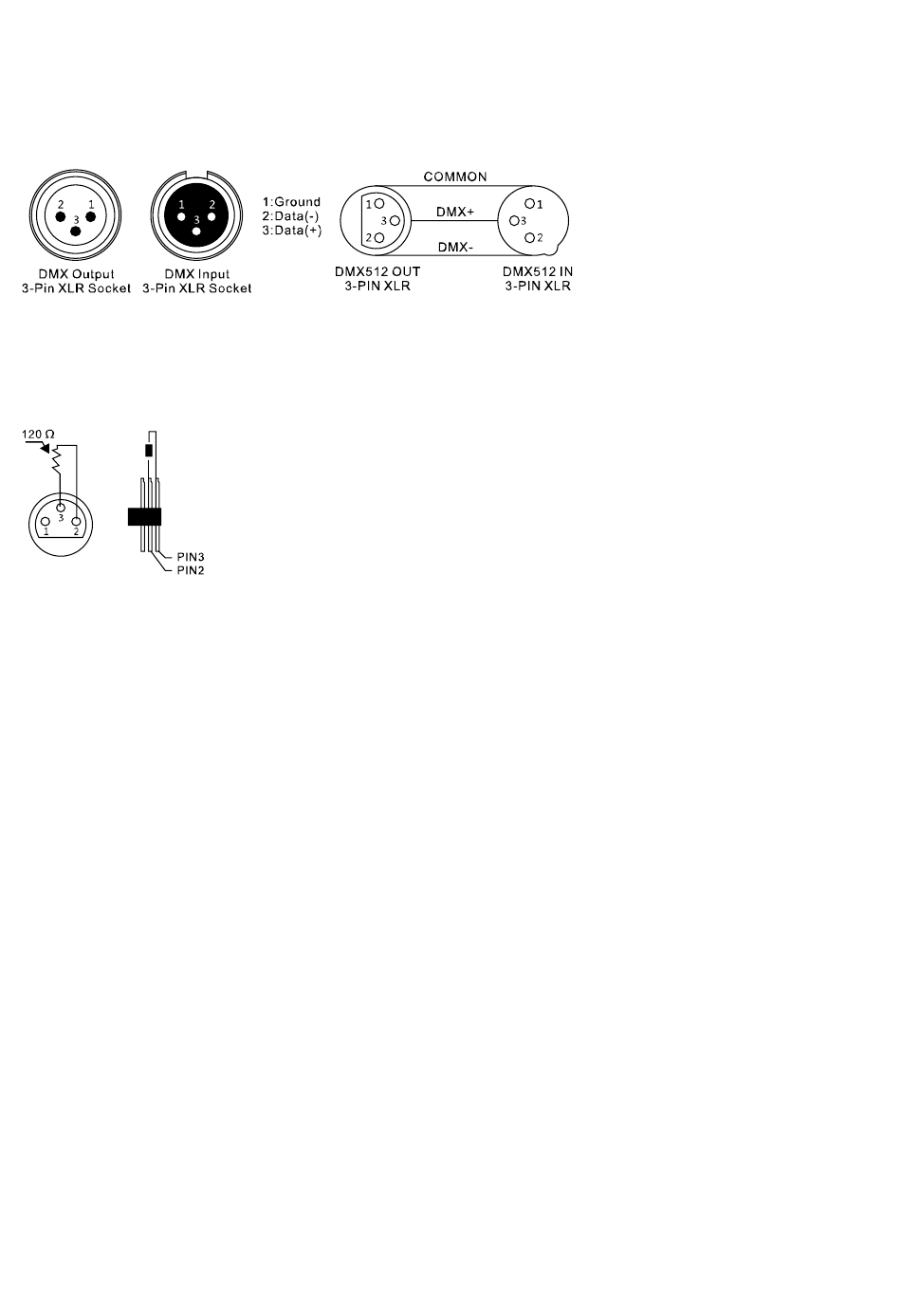

Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX
служит входом.
Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-
разъему как сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем
DMX-линии.
3.5 Подключения в режиме „Master/Slave":
Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним
световым устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также
будут работать в этом режиме, например, синхронно от звуковой активации. Эта функция особенно
полезна, чтобы начать шоу без существенной траты времени на программирование. Подключите кабелем
XLR к DMX-«выходу»(OUT) световой прибор Master (главный) с DMX-входом(IN) первого вспомогательного
аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго
вспомогательного аппарата и так далее.
3.6 Автономный режим:
"PaintBAR HEX12", может также использоваться в Автономном режиме без установки DMX-контроллера.
Для этого отсоедините "PaintBAR HEX12", от контроллера и активируйте встроенные программы.
