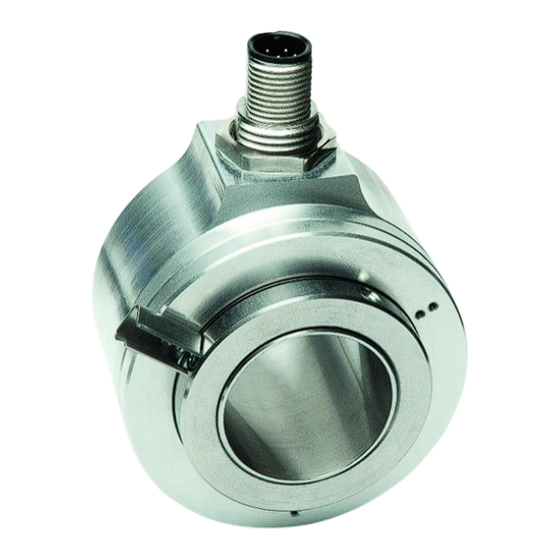

- Seite 1 IH5828 Inkrementalgeber Deutsch Originalmontageanleitung Seite 2 Incremental encoder English Translation of the Original Installation Instructions page 13 239/20...
-
Seite 2: Inhaltsverzeichnis
6 Ausgangsschaltungen 6.1 Ausgangssignale / Impulsbild 7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör Anschluss-Stecker 8.1 Gegenstecker M12 gerade inkl. Kabel 8.2 Gegenstecker M12 gerade 9 Technische Daten IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Inkrementalgeber nicht in explosionsgefährdeten Zonen einsetzen. IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 5: Identifikation
Ausfall Inkrementalgeber VORSICHT ` IP-Schutzart bei Montage beachten (siehe Kapitel 9). ` Inkrementalgeber nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... - Seite 6 (Bohren, Fräsen, usw.). Hierdurch kann es zu schweren Beschädigun- gen der inneren Teile des Gebers kommen. • Unzulässige axiale oder radiale Belastung der Welle. • Unsachgemäße Befestigung des Gebers. Abb. 1: Montagehinweise IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20...
-
Seite 7: Elektrische Installation
• E12: 8 pol. Stiftkontakt (M12) Belegung Signal Farbe E1 Pin E12 weiß braun grün gelb grau rosa Ansichtseite = blau Steckseite Stiftkontakt Schirm auf Steckergehäuse IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 8: Inbetriebnahme
` Nehmen Sie den Geber elektrisch in Betrieb. 6 Ausgangsschaltungen OP, LD5 A,B,0 /A,/B,/0 Abb. 2: Ausgangsschaltung PP, LD5 LD24 24 V A,B,0 /A,/B,/0 Abb. 3: Ausgangsschaltung LD24 IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 9: Ausgangssignale / Impulsbild
Beschädigte Inkrementalgeber nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist der Inkrementalgeber wartungs- frei. Der Inkrementalgeber enthält eine Lebensdauerschmierung und muss unter normalen Betriebsbedingungen nicht nachgeschmiert werden. IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 10: Zubehör Anschluss-Stecker
3. Kabel abmanteln, Leiter abisolieren. 4. Schirm kürzen und umlegen. klemmen (entspr. Anschlussplan Kapitel 4.2). 5. Litzen in Einsatz 6. Teile montieren. Schirm wird um Schirmring gelegt. 7. Druckschraube mit Kupplunghülse verschrauben. IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... -
Seite 11: Technische Daten
≤100 mA (ohne Last) Ausgangssignalpegel ≥UB - 3.0 V kurzschlussfest high Ausgangssignalpegel low ≤2.5 V kurzschlussfest Impulsfrequenz ≤200 kHz Last ±40 mA max. zul. Anschlussart offenes Kabelende 1x M12 Steckverbinder 8-polig, 1x Stift IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20... - Seite 12 EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-3 Störaussendung / Emission Schutzart IP64 EN 60529 Schockfestigkeit 1000 m/s , 6 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 35 … 2000 Hz EN 60068-2-6 IH5828 · Datum 20.10.2020 · Art. Nr. 89304 · Änd. Stand 239/20...
- Seite 13 6.1 Output signals/ Wave form 7 Transport, Storage, Maintenance and Disposal 8 Accessory connector 8.1 Mating connector M12 straight inclusive cable 8.2 Straight mating connector M12 9 Technical data IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20...
-
Seite 14: Documentation
Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 15: Target Group
` Provide suitable safety installations including protective equipment or limit switches. ` Put the machine out of operation and protect it against unintended starting. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 16: Identification
Mounting the encoder • Fasten the encoder by means of cylindrical pin and clamping of the shaft. Take care to mount the incremental encoder free from distor- tion. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 17: Electrical Installation
` Switch on operating voltage together with the downstream electronic unit (e. g., control unit). ` Unconnected signal lines must be provided with a resistor (e. g.: R = 10 kOhm) and connected to earth. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 18: Commissioning
This will ensure a trouble free commissioning and operation. Before operation, please check again: • that the supply voltage's polarity is correct. • correct connection of cable and signal lines. • secure encoder fixation. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 19: Output Circuit
OP, LD5 A,B,0 /A,/B,/0 Fig. 2: Output circuit PP, LD5 LD24 24 V A,B,0 /A,/B,/0 Fig. 3: Output circuit LD24 6.1 Output signals/ Wave form Fig. 4: Wave form IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 20: Transport, Storage, Maintenance And Disposal
Therefore, the incremental encoder must be recycled after it has been taken out of operation ultimately. Observe the environment protection guidelines of your country. IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 21: Accessory Connector
5. Clamp strands into socket (follow connection diagram chapter 4.2). 6. Mount parts . Place screen around screen ring 7. Screw pressure screw on coupling sleeve Fig. 6: Straight matting connector M12 IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... -
Seite 22: Technical Data
Electrical data Additional information LD24 output circuit Operating voltage 8 … 30 V DC reverse polarity protected Current consumption typical 40 mA ≤90 mA (without load) Output signal level high ≥2.5 V short-circuit proof IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20... - Seite 23 EN 61000-6-3 emitted interference / emission Protection category IP64 EN 60529 Shock resistance 1000 m/s , 6 ms EN 60068-2-27 Vibration resistance 100 m/s , 35 … 2000 Hz EN 60068-2-6 IH5828 · Date 20.10.2020 · Art. No. 89304 · Mod. status 239/20...
