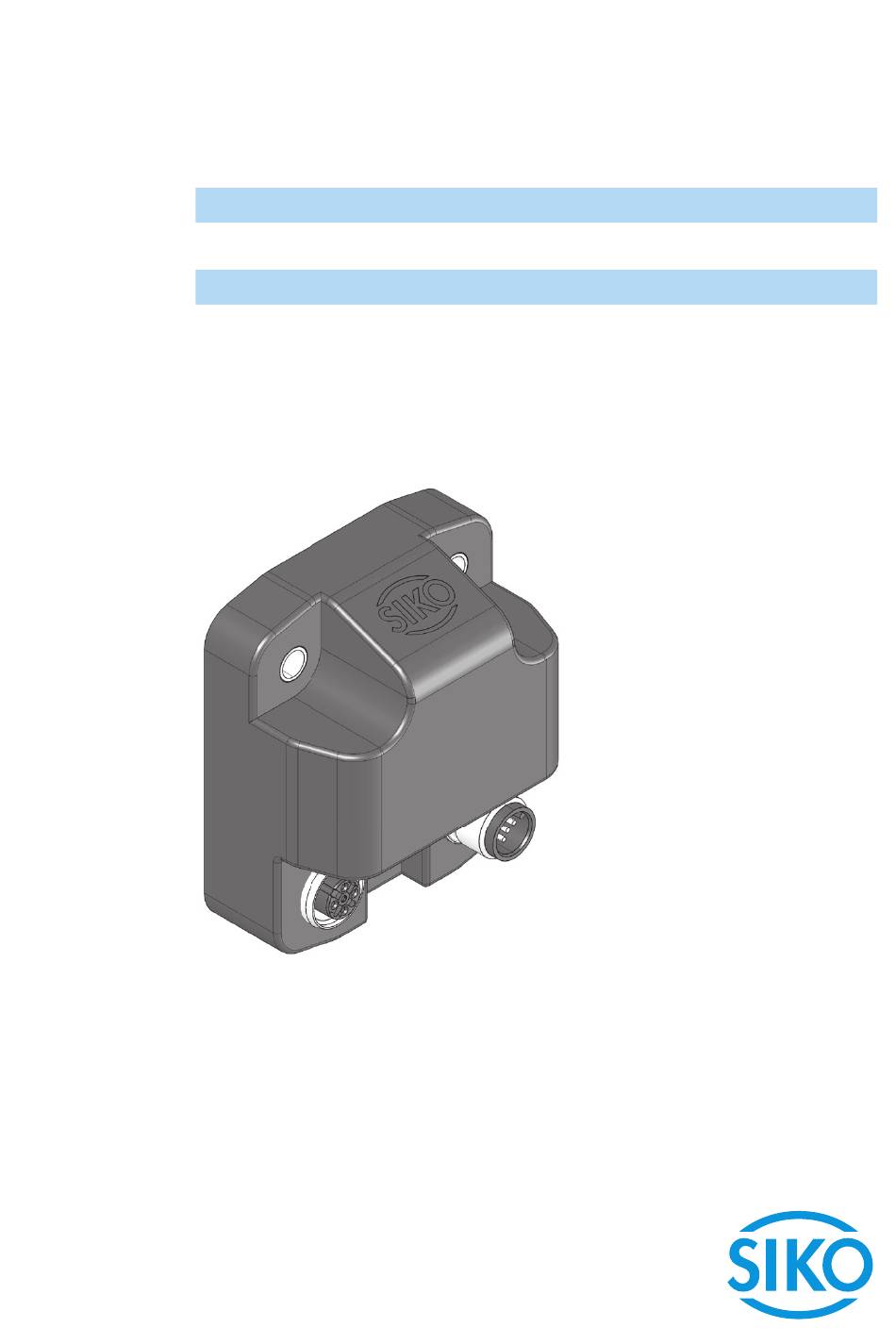

IKM360R
Neigungssensor
Originalmontageanleitung
Inclinometer
Translation of the Original Installation Instructions
222/20
Deutsch
Seite 2
English
page 13

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siko IKM360R

Inhaltszusammenfassung für Siko IKM360R

  • Seite 1 IKM360R Neigungssensor Deutsch Originalmontageanleitung Seite 2 Inclinometer English Translation of the Original Installation Instructions page 13 222/20...

  • Seite 2: Inhaltsverzeichnis

    5 Inbetriebnahme 6 Transport, Lagerung, Wartung und Entsorgung 7 Zubehör Anschluss-Stecker 7.1 Gegenstecker M12 gerade inklusive Kabel 7.2 Gegenstecker M12 gerade 7.3 Gegenstecker M12 gewinkelt 8 Technische Daten IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 3: Dokumentation

    Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 4: Zielgruppe

    Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 5: Grundlegende Sicherheitshinweise

    Befestigung. Beachten Sie das gleichmäßige Anzugsmoment von 4.5 Nm der Schrauben. Montieren Sie den Neigungssensor möglichst ver- spannungsfrei. Die Seite mit dem Typenschild ist die Oberseite des Neigungssensors. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 6: Elektrische Installation

    Potentialausgleich muss großflächig (niederimpedant) erfolgen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 7: Inbetriebnahme

    Zubehör Gegenstecker siehe Kapitel 7. Bus IN Belegung CAN_GND CAN_H Ansichtseite = Steckseite CAN_L 5 Inbetriebnahme Beschreibung CANopen und CANopen Safety ist unserer Homepage ACHTUNG (siehe Kapitel 1) zu entnehmen. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 8: Transport, Lagerung, Wartung Und Entsorgung

    • Zubehör SIKO Art. Nr. "KV05S0" (Buchse 5 pol. Bus IN). 7.2 Gegenstecker M12 gerade Empfehlung ACHTUNG ` Litzenquerschnitt geschirmter Leitungen ≤0.75 mm² / Kabeldurchlass: ø6 ... ø8 mm. • Zubehör SIKO Art.Nr. "84109" (Buchse 5 pol.). IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 9: Gegenstecker M12 Gewinkelt

    Montage (Abb. 1. Druckmutter und Gehäuse auf das Kabel schieben. 2. Kabel abmanteln, Schirm kürzen. 3. Adern abisolieren und anschließen. 4. Gehäuse mit Einsatz verschrauben. 5. Druckmutter anziehen. IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...

  • Seite 10: Technische Daten

    Gewicht ~0.149 kg Elektrische Daten Ergänzung Betriebsspannung 8 … 36 V DC verpolsicher Stromaufnahme ≤100 mA ohne Last Statusanzeige 2x zweifarbige LED (rot/grün) Gerätestatus/CAN-Status Belastbarkeit ±36 V CAN Schnittstelle Temperaturdrift ≤0.02 °/K typisch 0.008 °/K IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...
  • Seite 11 1 Achse, parametrierbar ±180° 1 Achse, parametrierbar X-Achse, Y-Achse ±80° 2 Achsen, parametrierbar Umgebungsbedingungen Ergänzung Umgebungstemperatur -40 … 85 °C Lagertemperatur -40 … 85 °C relative Luftfeuchtigkeit 100 % Betauung zulässig IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...
  • Seite 12 Gegenstecker Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks Vibrationsfestigkeit 100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 Achsen, je 10 Zyklen IKM360R · Datum 21.01.2021 · Art. Nr. 90437 · Änd. Stand 222/20...
  • Seite 13 6 Transport, Storage, Maintenance and Disposal 7 Accessory connector 7.1 Straight matting connector M12 inclusive cable 7.2 Straight matting connector M12 7.3 Right angle mating connector M12 8 Technical data IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 14: Documentation

    Danger that may cause serious bodily harm, property damage or WARNING unplanned device reactions if you disregard the instructions given. IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 15: Target Group

    ` Provide suitable safety installations including protective equipment or limit switches. ` Put the machine out of operation and protect it against unintended starting. IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 16: Identification

    ` Avoid impact on the device. ` Do not modify the device in any way. The IKM360R is a pre-calibrated instrument that can be put into operation immediately. The mounting area must be level, free from dust and grease. Use 3 pieces of M5 cylinder head screws and washers for fastening. Ensure a uniform bolt tightening torque of 4.5 Nm.

  • Seite 17: Electrical Installation

    Connection type • E12: plug pin 5 pole + socket contact 5 pole (M12 A coded). For mating connector accessories see chapter 7. IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 18: Commissioning

    • Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the inclinometer for transport damages. Do not install damaged inclinometer. Maintenance With correct installation according to chapter the inclinometer requires no maintenance. IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 19: Accessory Connector

    4. Shorten and turn down screen. 5. Clamp wires into socket (follow connection diagram chapter 4.2). 6. Mount parts . Place screen around screen ring 7. Screw pressure screw on coupling sleeve IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 20: Right Angle Mating Connector M12

    2. Strip the cable, shorten the screen. 3. Strip wires and connect. 4. Screw housing with insert. 5. Tighten pressure nut. Fig. 4: Right angle mating connector M12 IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...

  • Seite 21: Technical Data

    303 Part 3, CiA 305, CiA 410, EN 50325-5 Address 1 … 127 Node ID, parameterizable via SDO or Layer Setting Service (LSS) Baud rate 20 kBit/s 50 kBit/s 125 kBit/s 250 kBit/s 500 kBit/s 800 kBit/s 1 MBit/s Starting time <150 ms IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...
  • Seite 22 Shock resistance 500 m/s , 11 ms EN 60068-2-27, half sine, 3 axes (+/-), each 3 shocks Vibration resistance 100 m/s , 10 … 2000 Hz EN 60068-2-6, 3 axes, each 10 cycles IKM360R · Date 21.01.2021 · Art. No. 90437 · Mod. status 222/20...
  • Seite 23 IKM360R...
  • Seite 24 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
