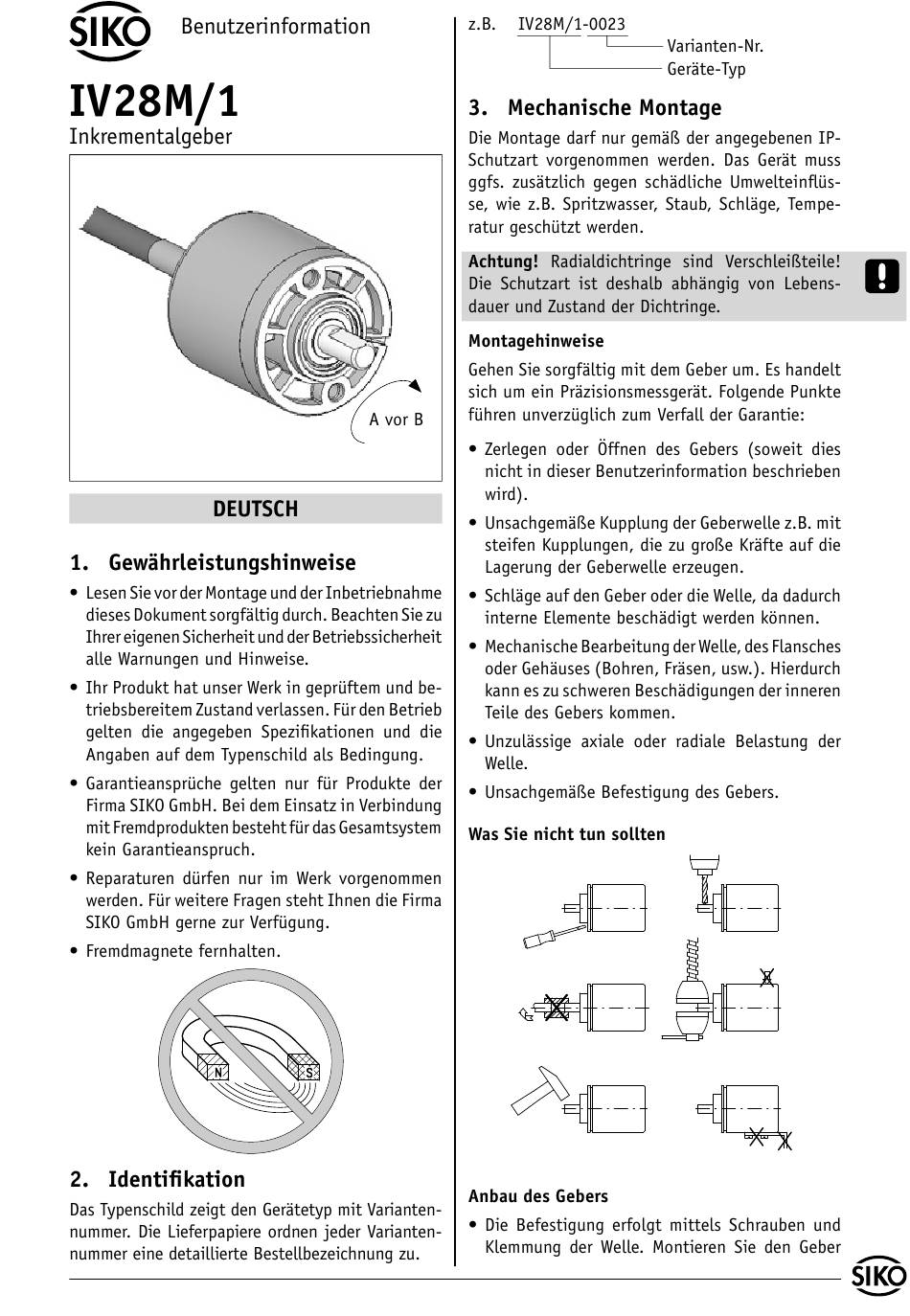

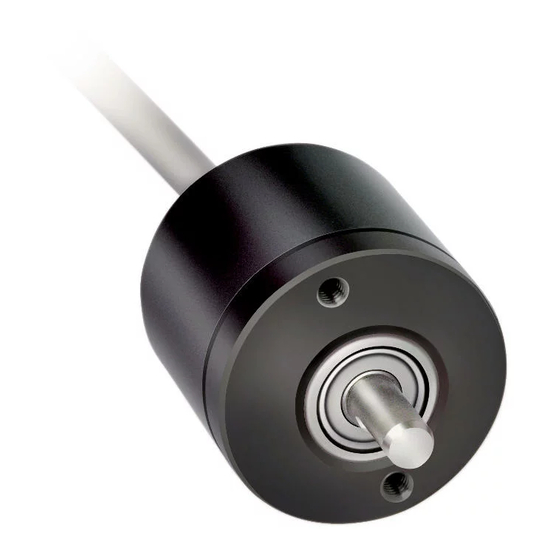

Schirmbleche oder metallisierte Gehäuse vorzusehen. Leitungsführungen parallel zu Ener- gieleitungen vermeiden. • Schützspulen müssen mit Funkenlöschgliedern beschaltet sein. • Bei Ausgangsschaltung LD5 beträgt die max. Ka- bellänge 3m. Bei Verlängerung des Kabels (>3m) IV28M/1 Datum 23.07.2008 Art.Nr. 84362 Änd. Stand 40/08...
Seite 3
• korrekte Polung der Betriebsspannung. Gegenstecker und Kabelverlängerungen sind bei • korrekten Anschluss des Kabels und der Signale. Firma SIKO als Zubehör erhältlich: • festen Sitz des Gebers. Montageanweisung für Gegenstecker Anschlussart E6X (Zubehör) Die Betriebsspannung des Gebers muss gemein- sam mit der der Folgeelektronik (z.B.
Referenzsignal 0 ist nicht definiert und kann von Abb. 2 abweichen. Achtung! Bei der Dimensionierung der Nachfol- geelektronik ist zu beachten, dass diese für die entsprechende Impulsfrequenz ausgelegt ist. IV28M/1 Datum 23.07.2008 Art.Nr. 84362 Änd. Stand 40/08...
Seite 5
Fig. 1: Mounting instructions IV28M/1 Datum 23.07.2008 Art.Nr. 84362 Änd. Stand 40/08...
Contactor coils must be linked with spark sup- pression. • With output circuit LD5 cable length is 3 meters max. In case of a cable prolongation (> 3m), signals must be refreshed by a repeater and it IV28M/1 Datum 23.07.2008 Art.Nr. 84362 Änd. Stand 40/08...
fixation Counter-plugs and cable extensions available as The encoder's and follower electronic's (eg. con- accessories from SIKO: trol unit) operating supply must be switched on Mounting instructions for counter-plug for con- simultaneoulsy to avoid latch-up effects on the nection type E6 (accessory) encoder's outputs.
Seite 8
Please be aware that pulses with the max. pulse frequency may occur during machine stop (due to the internal interpolation). LD24 6.1 Wave form Fig. 2: Wave form SIKO GmbH Werk / Factory: Weihermattenweg 2 79256 Buchenbach-Unteribental Postanschrift / Postal address: Postfach 1106...
