Siko IV2800 Originalmontageanleitung
Vorschau ausblenden Andere Handbücher für IV2800:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

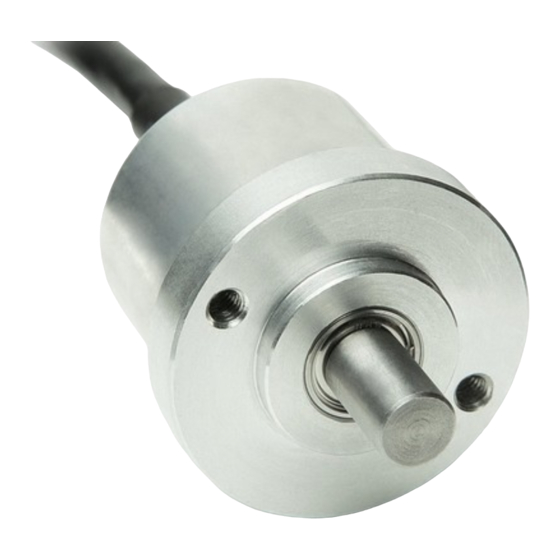

IV2800
Inkrementalgeber
Originalmontageanleitung
Incremental encoder
Translation of the Original Installation Instructions
59/20
Deutsch
Seite 2
English
page 12

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siko IV2800

  • Seite 1 IV2800 Inkrementalgeber Deutsch Originalmontageanleitung Seite 2 Incremental encoder English Translation of the Original Installation Instructions page 12 59/20...
  • Seite 2: Inhaltsverzeichnis

    2.4 Grundlegende Sicherheitshinweise 3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Elektrische Installation 5 Inbetriebnahme 6 Ausgangsschaltungen 6.1 Ausgangssignale / Impulsbild 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 3: Dokumentation

    Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 4: Zielgruppe

    Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Inkrementalgeber nicht in explosionsgefährdeten Zonen einsetzen. IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 5: Identifikation

    Ausfall Inkrementalgeber VORSICHT ` IP-Schutzart bei Montage beachten (siehe Kapitel 8). ` Inkrementalgeber nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 6 (Bohren, Fräsen, usw.). Hierdurch kann es zu schweren Beschädigun- gen der inneren Teile des Gebers kommen. • Unzulässige axiale oder radiale Belastung der Welle. • Unsachgemäße Befestigung des Gebers. Abb. 1: Montagehinweise IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 7: Elektrische Installation

    Belegung Signal Farbe PP Farbe OP, LD5 weiß weiß braun braun grün grün - - - gelb gelb grau - - - rosa grau blau - - - IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 8: Inbetriebnahme

    Ausgängen des Gebers zu vermeiden. ` Nehmen Sie den Geber elektrisch in Betrieb. 6 Ausgangsschaltungen A,B,0 Abb. 2: Ausgangsschaltung PP OP, LD5 A,B,0 /A,/B,/0 Abb. 3: Ausgangsschaltung OP, LD5 IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 9: Ausgangssignale / Impulsbild

    Beschädigte Inkrementalgeber nicht einbauen. Wartung Bei korrektem Einbau nach Kapitel ist der Inkrementalgeber wartungs- frei. Der Inkrementalgeber enthält eine Lebensdauerschmierung und muss unter normalen Betriebsbedingungen nicht nachgeschmiert werden. IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 10: Technische Daten

    Anschlussart offenes Kabelende Elektrische Daten Ergänzung Ausgangsschaltung OP Betriebsspannung 8 … 30 V DC verpolsicher Stromaufnahme typisch 50 mA (ohne Last) Ausgangssignalpegel ≥UB - 3.0 V kurzschlussfest high Ausgangssignalpegel low ≤0.5 V kurzschlussfest IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 11 EN 61000-6-3 Störaussendung / Emission Schutzart IP65 (Gehäuseseite) EN 60529 IP64 (Wellenseite) EN 60529 Schockfestigkeit 1000 m/s , 6 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 10 … 2000 Hz EN 60068-2-6 IV2800 · Datum 31.03.2020 · Art. Nr. 89307 · Änd. Stand 59/20...
  • Seite 12 3 Identification 4 Installation 4.1 Mechanical mounting 4.2 Electrical installation 5 Commissioning 6 Output circuit 6.1 Output signals/ Wave form 7 Transport, Storage, Maintenance and Disposal 8 Technical data IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 13: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 14: Target Group

    ` Provide suitable safety installations including protective equipment or limit switches. ` Put the machine out of operation and protect it against unintended starting. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 15: Identification

    Mounting the encoder • Fasten the encoder by means of screws and clamping of the shaft. Take care to mount the incremental encoder free from distortion. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 16: Electrical Installation

    ` Switch on operating voltage together with the downstream electronic unit (e. g., control unit). ` Unconnected signal lines must be provided with a resistor (e. g.: R = 10 kOhm) and connected to earth. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 17: Commissioning

    • secure encoder fixation. The encoder's operating voltage must be switched on together with the downstream electronic unit (e. g., control) to avoid latch-up effects on the outputs of the encoder. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 18: Output Circuit

    6 Output circuit A,B,0 Fig. 2: Output circuit PP OP, LD5 A,B,0 /A,/B,/0 Fig. 3: Output circuit OP, LD5 6.1 Output signals/ Wave form Fig. 4: Wave form IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 19: Transport, Storage, Maintenance And Disposal

    Therefore, the incremental encoder must be recycled after it has been taken out of operation ultimately. Observe the environment protection guidelines of your country. IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 20: Technical Data

    Electrical data Additional information LD5 output circuit Operating voltage 5 V DC ±5 % reverse polarity protected Current consumption ≤90 mA (without load) Output signal level high ≥2.5 V short-circuit proof IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 21 Protection category IP65 (housing side) EN 60529 IP64 (shaft side) EN 60529 Shock resistance 1000 m/s , 6 ms EN 60068-2-27 Vibration resistance 100 m/s , 10 … 2000 Hz EN 60068-2-6 IV2800 · Date 31.03.2020 · Art. No. 89307 · Mod. status 59/20...
  • Seite 22 IV2800...
  • Seite 23 IV2800...
  • Seite 24 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
