Verwandte Anleitungen für Comelit UT9260M
Inhaltszusammenfassung für Comelit UT9260M
- Seite 1 TECHNISCHES HANDBUCH Modul des digitalen Teilnehmerverzeichnisses mit Ultra-Display Art. UT9260M Passion.Technology.Design.
-
Seite 2: Inhaltsverzeichnis
• Es wird empfohlen, die Leiter derAnlage nella nicht in den Rohren der Leistungskabel (230 V oder höher) zu verlegen. • Sicherer Umgang mit Comelit-Produkten: Halten Sie sich strikt an die Angaben in den technischen Handbüchern / den Bedienungsanleitungen, Nehmen Sie keine Änderungen an der Anlage mit Comelit-Produkten vor und vermeiden Sie Beschädigungen. -
Seite 3: Beschreibung

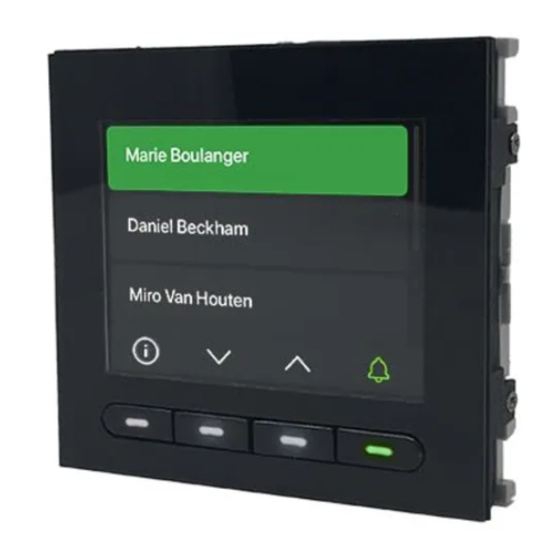

Beschreibung UT9260M Modul digitales Teilnehmerverzeichnis für Ultra Türstation, mit allen Systemen kompatibel. Bluetooth-Verbindung für die Verwaltung des Verzeichnisses über die MyComelit-App des Installateurs. Tasten für Teilnehmerauswahl und Aufruf. Möglichkeit der Personalisierung der Taste für den Direktruf der Pförtnerzentrale, geschäftliche Aktivitäten, die Aktivierung einer Öffnung oder einer Beleuchtung. -
Seite 4: Technische Daten
Technische Daten ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktgewicht (g) Art Beschichtungsmaterialien Polycarbonat Produktfarbe Schwarz RAL9005, transparent Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME Audio/Video Simplebus 2 mit Netzteil Art. 4888C Audio/Video Simplebus 2 mit Netzteil Art. 1210/1210A Audio Simplebus 2 mit Netzteil Art. -
Seite 5: Module
2 Module Unterputzmontage Optional SCHWARZ CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! SCHLIESSEN... -
Seite 6: Aufputzmontage
Aufputzmontage Optional SCHWARZ CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! SCHLIESSEN... -
Seite 7: Module
3 Module Unterputzmontage Optional SCHWARZ SCHWARZ CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! -
Seite 8: Aufputzmontage
SCHLIESSEN Aufputzmontage Optional SCHWARZ SCHWARZ CLACK! CLACK! CLACK! -
Seite 9: Modulentnahme
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! SCHLIESSEN Modulentnahme... -
Seite 10: Programmierung (Ohne Zifferntastatur)
Programmierung (ohne Zifferntastatur) Es gibt 2 Programmierungsmodi: Programmierung vom Modul des Teilnehmerverzeichnisses über die My Comelit App Ermöglicht schnell und einfach grundlegende Konfigurationen vorzunehmen, um das Gerät in Betrieb zu nehmen (Auswahl der Sprache, Einstellung von Kontrast und Helligkeit usw.). Um die Teilnehmer im Verzeichnis zu verwalten (Teilnehmer hinzufügen, bearbeiten, löschen), muss die My Comelit App verwendet werden. -
Seite 11: Sprache Wählen
Sprache wählen Ermöglicht die Einstellung der gewünschte Sprache Ermöglicht die Änderung des Supercodes (Standard 778899) Supercode- Verwaltung Wenn die Konfiguration abgeschlossen ist, drücken, um die Speicherung zu bestätigen. Einstellung der Helligkeit und des Kontrasts des Displays. Display Die Tasten drücken, um die Werte einzustellen, die Taste drücken, um zu bestätigen. -
Seite 12: Verwaltung Der Namen Mit Der My Comelit App
Verwaltung der Namen mit der My Comelit App 1. Laden Sie die My Comelit App aus den jeweiligen Stores herunter (iOS, Android) 2. Erstellen Sie ein neues Konto oder verwenden Sie ein bereits vorhandenes Konto, wenn Sie es bereits erstellt haben 3. -
Seite 13: Programmierung
Programmierung (in Kombination mit dem Ziffernblock Art. UT9279M) Die Einstellungen können durch direkte Eingabe des Supercodes über den Ziffernblock aufgerufen werden: 1. Die Taste auf dem Ziffernblock drücken 2. Die Taste auf dem elektronischen Verzeichnis drücken 3. Den Supercode über die Zifferntasten der Tastatur eingeben 4. -
Seite 14: Wiegand-Modus
Ermöglicht die Verwendung einer externen Wiegand-Schnittstelle für die Verwaltung der Zugangskontrolle. Wiegand-Modus f Es kann zwischen Deaktiviert (Standard) und Aktiviert gewählt werden. Ermöglicht das Wiedergabe eines Tons bei jedem Tastendruck. Ton bei Tastendruck f Es kann zwischen Deaktiviert und Aktiviert (Standard) gewählt werden. Aktivierungszeit von Relais 1 Ermöglicht die Auswahl der Aktivierungszeit für die Relais des Ziffernblocks. -
Seite 15: Programmierung Über Software Vip-Manager
Programmierung über Software ViP-Manager Verbindungen für die Programmierung über ViP Manager 1210 1210A 1595 1441 1440 Art. 1449 Programmierung mit der Software ViP Manager (kostenloser Download von der Website pro.comelitgroup.com). Ermöglicht eine vollständige und personalisierte Konfiguration (siehe ViP Manager Programmierhandbuch): Verwaltung der Teilnehmer (Teilnehmer hinzufügen, bearbeiten, löschen) Ändern des Anruf-Layouts Einstellung des Standard- oder benutzerdefinierten Bildschirmschoners... -
Seite 16: Suchlauf Der Zu Konfigurierenden Geräte
Suchlauf der zu konfigurierenden Geräte √ Verbinden Sie das elektronische Verzeichnis mit dem Computer und öffnen Sie den ViP Manager Unter Optionen (1)/Lokale Verbindungen (2) die Netzwerkschnittstelle (3) wählen. Bestätigen Sie mit OK (4). Drücken Sie Systemscan (5), um den Gerätesuchlauf zu starten. Remote NDIS based Internet Sharing Device... -
Seite 17: Verwendung Des Elektronischen Verzeichnisses
Verwendung des elektronischen Verzeichnisses Allgemeine Suche FAST Suche nach den Anfangsbuchstaben des Nachnamens SUCHEN SUCHEN SUCHE NACH DEM ANFANGSBUCHSTABEN DES NACHNA- MENS, DRÜCKEN SIE DIE TASTE FAST... -
Seite 18: Multifunktionstaste
Einen Ruf tätigen Annullieren eines Teilnehmer Teilnehmer Anrufs besetzt nicht erreichbar Teilnehmer nicht Anruf... Besetzt erreichbar Multifunktionstaste MENÜ Info Trade Profis Beleuchtung einschalten Zentralen... - Seite 19 Die Taste drücken, um dem Teilnehmer Informationen darüber anzuzeigen, wie er angerufen werden kann. Es ist möglich, dass anstelle der Taste , die Taste des Multifunktionsmenüs vorhanden ist. Durch Drücken dieser Taste erhalten Sie Zugang zu den vorhandenen Untermenüs (Information, Trade, Profis, Einschalten der Beleuchtung, Zentralen).
-
Seite 20: Verwendung Eines Elektronischen Verzeichnisses In
Verwendung eines elektronischen Verzeichnisses in Kombination mit einem Ziffernblock Art. UT9279M (Rel. 1.1.0 oder höher) Mit dieser Kombination kann auch der Ziffernblock (Rel. 1.1.0 oder höher) verwendet werden, um direkt den Teilnehmer mit Kenntnis des Codes anzurufen oder für die Zugangskontrollfunktion mit Aktivierung der integrierten Relais und der Ausgänge der Audio- oder Audio/Video-Module und der Relais der Anlage. -
Seite 21: Erklärung Der Symbole
Erklärung der Symbole drücken, um Teilnehmer nicht Ende der Feedback Ruf gesendet Verbindung steht Teilnehmer besetzt Türöffnung erfolgt den Anruf erreichbar Verbindung abzubrechen Benutzung der Zugangscodes Diese Funktion ermöglicht die Aktivierung der Relais des Ziffernblocks, der Ausgänge der Audio- oder Audio/Video-Module und der Relais der Anlage. - Seite 22 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
