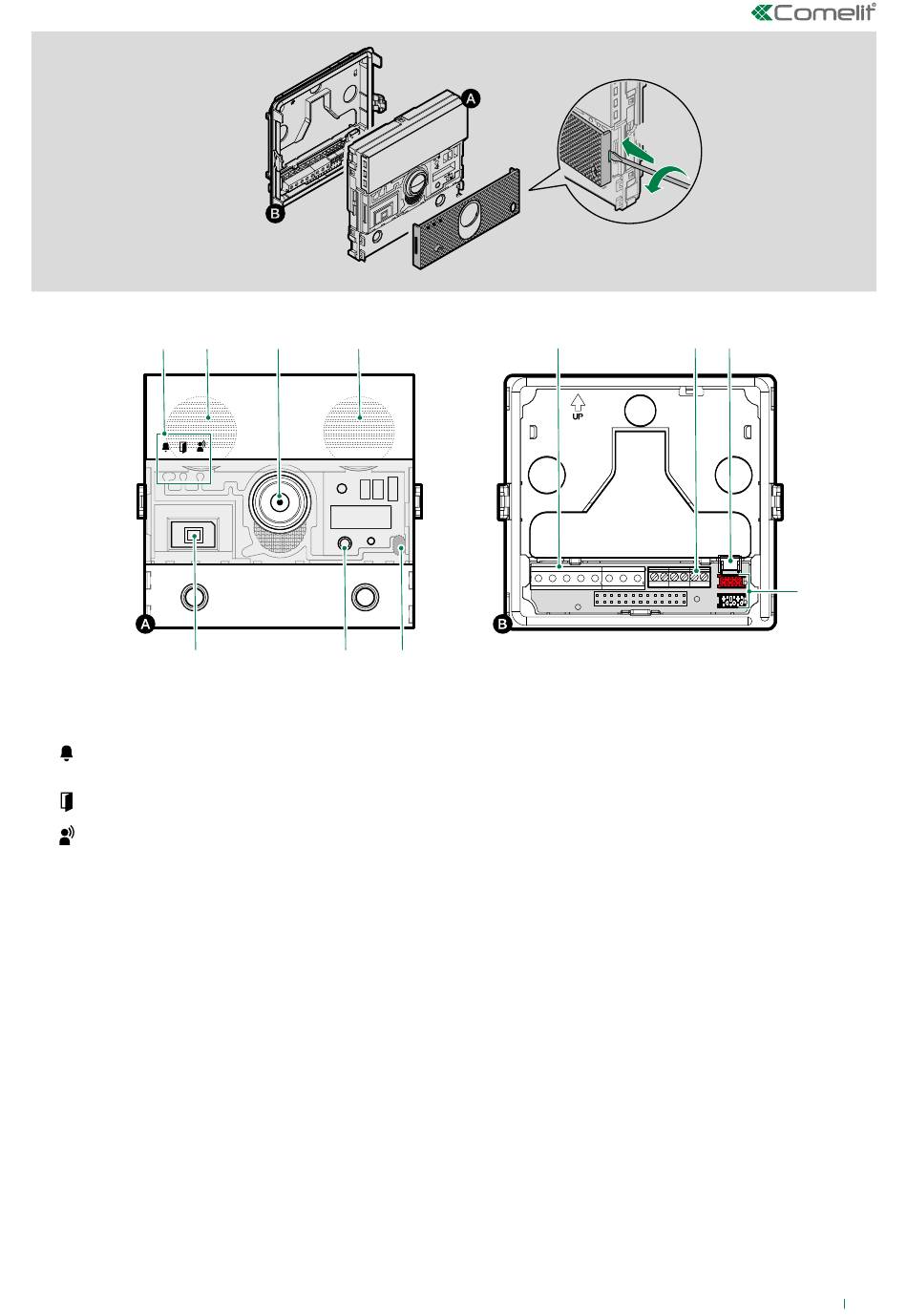

1. LED-Anzeige
Ruf gesendet (grün)
Anlage besetzt (rot)
erstes Einschalten oder Neustart (rot blinkend)
Türöffner aktiviert
Sprechverbindung aktiv
2. Lautsprecher
3. Farbkamera
4. Dämmerungssensor
5. Taste zum Starten des Reset-Vorgangs und zum
Einstellen der Hintergrundbeleuchtung
6. Digitales Mikrofon
3.
2.
5.
4.
7.
7. Anschlussklemmleiste:
RTE programmierbarer Eingang: RTE
(lokaler Türöffner-Eingang), DO
(Türöffnungssignal), Ausgang
aktivieren, Prioritätsruf oder Ruf an
Teilnehmer
GND SE- Minus Bezugsspannung Eingang RTE
und Türschloss
SE+ Anschluss für elektrisches Türschloss
NO NC COM Relais-Kontakte
V- V+ Spannungsversorgung 33VDC
(Art. 1595, Art. 1596B)
8. Ethernet-Klemmleiste
- + Spannungsversorgung 36÷57VDC,
Standard PoE
TX- TX+ Klemmen der Ethernet-
Übertragungsleitung
RX- RX+ Klemmen der Ethernet-Empfangsleitung
9. Steckverbinder zum Anschluss zusätzlicher Module mit
LAN-Netzwerk
10. Stecker für den Anschluss von Zusatzmodulen
1
2
8.
9.
10.
