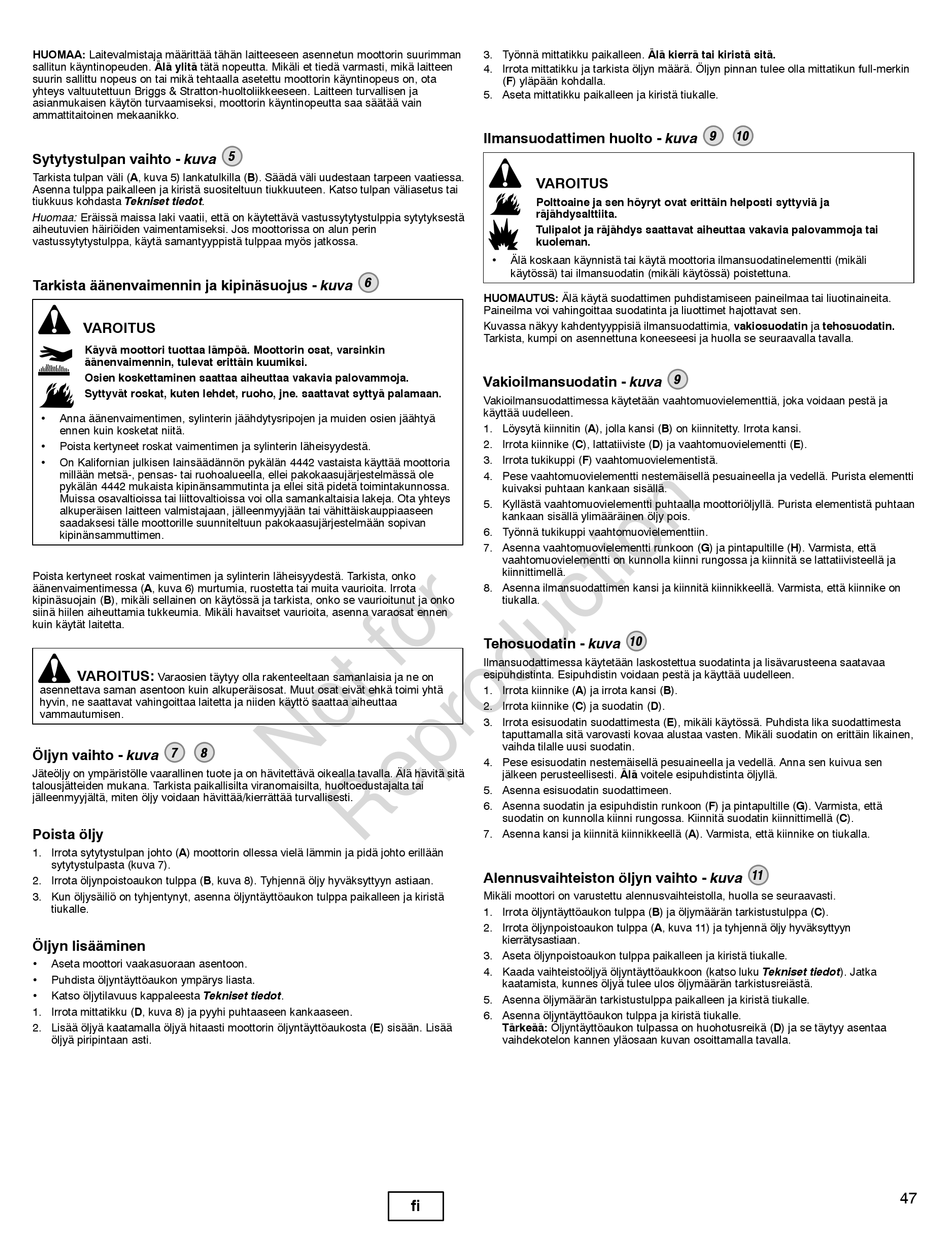

Öljyn Lisääminen - Briggs & Stratton I/C Intek Pro 550-Serie Bedienungsanleitung

HUOMAA: Laitevalmistaja määrittää tähän laitteeseen asennetun moottorin suurimman
sallitun käyntinopeuden. Älä ylitä tätä nopeutta. Mikäli et tiedä varmasti, mikä laitteen
suurin sallittu nopeus on tai mikä tehtaalla asetettu moottorin käyntinopeus on, ota
yhteys valtuutettuun Briggs & Stratton-huoltoliikkeeseen. Laitteen turvallisen ja
asianmukaisen käytön turvaamiseksi, moottorin käyntinopeutta saa säätää vain
ammattitaitoinen mekaanikko.
Sytytystulpan vaihto - kuva 5
Tarkista tulpan väli (A, kuva 5) lankatulkilla (B). Säädä väli uudestaan tarpeen vaatiessa.
Asenna tulppa paikalleen ja kiristä suositeltuun tiukkuuteen. Katso tulpan väliasetus tai
tiukkuus kohdasta Tekniset tiedot.
Huomaa: Eräissä maissa laki vaatii, että on käytettävä vastussytytystulppia sytytyksestä
aiheutuvien häiriöiden vaimentamiseksi. Jos moottorissa on alun perin
vastussytytystulppa, käytä samantyyppistä tulppaa myös jatkossa.
Tarkista äänenvaimennin ja kipinäsuojus - kuva 6
VAROITUS
Käyvä moottori tuottaa lämpöä. Moottorin osat, varsinkin
äänenvaimennin, tulevat erittäin kuumiksi.
Osien koskettaminen saattaa aiheuttaa vakavia palovammoja.
Syttyvät roskat, kuten lehdet, ruoho, jne. saattavat syttyä palamaan.
Anna äänenvaimentimen, sylinterin jäähdytysripojen ja muiden osien jäähtyä

ennen kuin kosketat niitä.
Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä.

On Kalifornian julkisen lainsäädännön pykälän 4442 vastaista käyttää moottoria

millään metsä-, pensas- tai ruohoalueella, ellei pakokaasujärjestelmässä ole
pykälän 4442 mukaista kipinänsammutinta ja ellei sitä pidetä toimintakunnossa.
Muissa osavaltioissa tai liittovaltioissa voi olla samankaltaisia lakeja. Ota yhteys
alkuperäisen laitteen valmistajaan, jälleenmyyjään tai vähittäiskauppiaaseen
saadaksesi tälle moottorille suunniteltuun pakokaasujärjestelmään sopivan
kipinänsammuttimen.
Poista kertyneet roskat vaimentimen ja sylinterin läheisyydestä. Tarkista, onko
äänenvaimentimessa (A, kuva 6) murtumia, ruostetta tai muita vaurioita. Irrota
kipinäsuojain (B), mikäli sellainen on käytössä ja tarkista, onko se vaurioitunut ja onko
siinä hiilen aiheuttamia tukkeumia. Mikäli havaitset vaurioita, asenna varaosat ennen
kuin käytät laitetta.
VAROITUS:
Varaosien täytyy olla rakenteeltaan samanlaisia ja ne on
asennettava saman asentoon kuin alkuperäisosat. Muut osat eivät ehkä toimi yhtä
hyvin, ne saattavat vahingoittaa laitetta ja niiden käyttö saattaa aiheuttaa
vammautumisen.
Öljyn vaihto - kuva 7 8
Jäteöljy on ympäristölle vaarallinen tuote ja on hävitettävä oikealla tavalla. Älä hävitä sitä
talousjätteiden mukana. Tarkista paikallisilta viranomaisilta, huoltoedustajalta tai
jälleenmyyjältä, miten öljy voidaan hävittää/kierrättää turvallisesti.
Poista öljy
1. Irrota sytytystulpan johto (A) moottorin ollessa vielä lämmin ja pidä johto erillään
sytytystulpasta (kuva 7).
2. Irrota öljynpoistoaukon tulppa (B, kuva 8). Tyhjennä öljy hyväksyttyyn astiaan.
3. Kun öljysäiliö on tyhjentynyt, asenna öljyntäyttöaukon tulppa paikalleen ja kiristä
tiukalle.
Öljyn lisääminen
Aseta moottori vaakasuoraan asentoon.

Puhdista öljyntäyttöaukon ympärys liasta.

Katso öljytilavuus kappaleesta Tekniset tiedot.

1. Irrota mittatikku (D, kuva 8) ja pyyhi puhtaaseen kankaaseen.
2. Lisää öljyä kaatamalla öljyä hitaasti moottorin öljyntäyttöaukosta (E) sisään. Lisää
öljyä piripintaan asti.
3. Työnnä mittatikku paikalleen. Älä kierrä tai kiristä sitä.
4. Irrota mittatikku ja tarkista öljyn määrä. Öljyn pinnan tulee olla mittatikun full-merkin
(F) yläpään kohdalla.
5. Aseta mittatikku paikalleen ja kiristä tiukalle.
Ilmansuodattimen huolto - kuva 9
VAROITUS
Polttoaine ja sen höyryt ovat erittäin helposti syttyviä ja
räjähdysalttiita.
Tulipalot ja räjähdys saattavat aiheuttaa vakavia palovammoja tai
kuoleman.
Älä koskaan käynnistä tai käytä moottoria ilmansuodatinelementti (mikäli

käytössä) tai ilmansuodatin (mikäli käytössä) poistettuna.
HUOMAUTUS: Älä käytä suodattimen puhdistamiseen paineilmaa tai liuotinaineita.
Paineilma voi vahingoittaa suodatinta ja liuottimet hajottavat sen.
Kuvassa näkyy kahdentyyppisiä ilmansuodattimia, vakiosuodatin ja tehosuodatin.
Tarkista, kumpi on asennettuna koneeseesi ja huolla se seuraavalla tavalla.
Vakioilmansuodatin - kuva 9
Vakioilmansuodattimessa käytetään vaahtomuovielementtiä, joka voidaan pestä ja
käyttää uudelleen.
1. Löysytä kiinnitin (A), jolla kansi (B) on kiinnitetty. Irrota kansi.
2. Irrota kiinnike (C), lattatiiviste (D) ja vaahtomuovielementti (E).
3. Irrota tukikuppi (F) vaahtomuovielementistä.
4. Pese vaahtomuovielementti nestemäisellä pesuaineella ja vedellä. Purista elementti
kuivaksi puhtaan kankaan sisällä.
5. Kyllästä vaahtomuovielementti puhtaalla moottoriöljyllä. Purista elementistä puhtaan
kankaan sisällä ylimääräinen öljy pois.
6. Työnnä tukikuppi vaahtomuovielementtiin.
7. Asenna vaahtomuovielementti runkoon (G) ja pintapultille (H). Varmista, että
vaahtomuovielementti on kunnolla kiinni rungossa ja kiinnitä se lattatiivisteellä ja
kiinnittimellä.
8. Asenna ilmansuodattimen kansi ja kiinnitä kiinnikkeellä. Varmista, että kiinnike on
tiukalla.
Tehosuodatin - kuva 10
Ilmansuodattimessa käytetään laskostettua suodatinta ja lisävarusteena saatavaa
esipuhdistinta. Esipuhdistin voidaan pestä ja käyttää uudelleen.
1. Irrota kiinnike (A) ja irrota kansi (B).
2. Irrota kiinnike (C) ja suodatin (D).
3. Irrota esisuodatin suodattimesta (E), mikäli käytössä. Puhdista lika suodattimesta
taputtamalla sitä varovasti kovaa alustaa vasten. Mikäli suodatin on erittäin likainen,
vaihda tilalle uusi suodatin.
4. Pese esisuodatin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua sen
jälkeen perusteellisesti. Älä voitele esipuhdistinta öljyllä.
5. Asenna esisuodatin suodattimeen.
6. Asenna suodatin ja esipuhdistin runkoon (F) ja pintapultille (G). Varmista, että
suodatin on kunnolla kiinni rungossa. Kiinnitä suodatin kiinnittimellä (C).
7. Asenna kansi ja kiinnitä kiinnikkeellä (A). Varmista, että kiinnike on tiukalla.
Alennusvaihteiston öljyn vaihto - kuva 11
Mikäli moottori on varustettu alennusvaihteistolla, huolla se seuraavasti.
1. Irrota öljyntäyttöaukon tulppa (B) ja öljymäärän tarkistustulppa (C).
2. Irrota öljynpoistoaukon tulppa (A, kuva 11) ja tyhjennä öljy hyväksyttyyn
kierrätysastiaan.
3. Aseta öljynpoistoaukon tulppa paikalleen ja kiristä tiukalle.
4. Kaada vaihteistoöljyä öljyntäyttöaukkoon (katso luku Tekniset tiedot). Jatka
kaatamista, kunnes öljyä tulee ulos öljymäärän tarkistusreiästä.
5. Asenna öljymäärän tarkistustulppa paikalleen ja kiristä tiukalle.
6. Asenna öljyntäyttöaukon tulppa ja kiristä tiukalle.
Tärkeää: Öljyntäyttöaukon tulpassa on huohotusreikä (D) ja se täytyy asentaa
vaihdekotelon kannen yläosaan kuvan osoittamalla tavalla.
fi
10
47
