Komplettstation installieren
7.5
Ausdehnungsgefäß anschließen
ANWENDERHINWEIS
Ein Ausdehnungsgefäß (Abb. 12, Pos. 3)
können Sie separat bestellen (Zubehör).
Informationen zur Größenbestimmung des
Ausdehnungsgefäßes sind im Katalog
Heiztechnik und in der Planungsunterlage
Sonnenkollektor-Anlagen zu finden.
7.5.1 Ausdehnungsgefäß (MAG) anschließen
! Schließen Sie das MAG (Abb. 12, Pos. 3) im Rück-
lauf an der Sicherheitsgruppe (Abb. 12, Pos. 1) der
Komplettstation an.
! Montieren Sie das MAG (Abb. 12, Pos. 3) mit ent-
sprechendem Befestigungsmaterial.
! Verbinden Sie das MAG über den im Ausdehnungs-
Anschluss-Set (AAS/Solar) befindlichen Edelstahl-
wellschlauch (Abb. 12, Pos. 2). Das AAS/Solar ist
separat zu bestellen.
ANWENDERHINWEIS
Der Wandhalter des AAS/Solar kann für
Ausdehnungsgefäße der Größe 18 – 25 l
verwendet werden. Für größere Ausdeh-
nungsgefäße kann der Wandhalter des
AAS/Solar nicht verwendet werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
18
Montage- und Wartungsanweisung Komplettstation Logasol KS • Ausgabe 05/2002

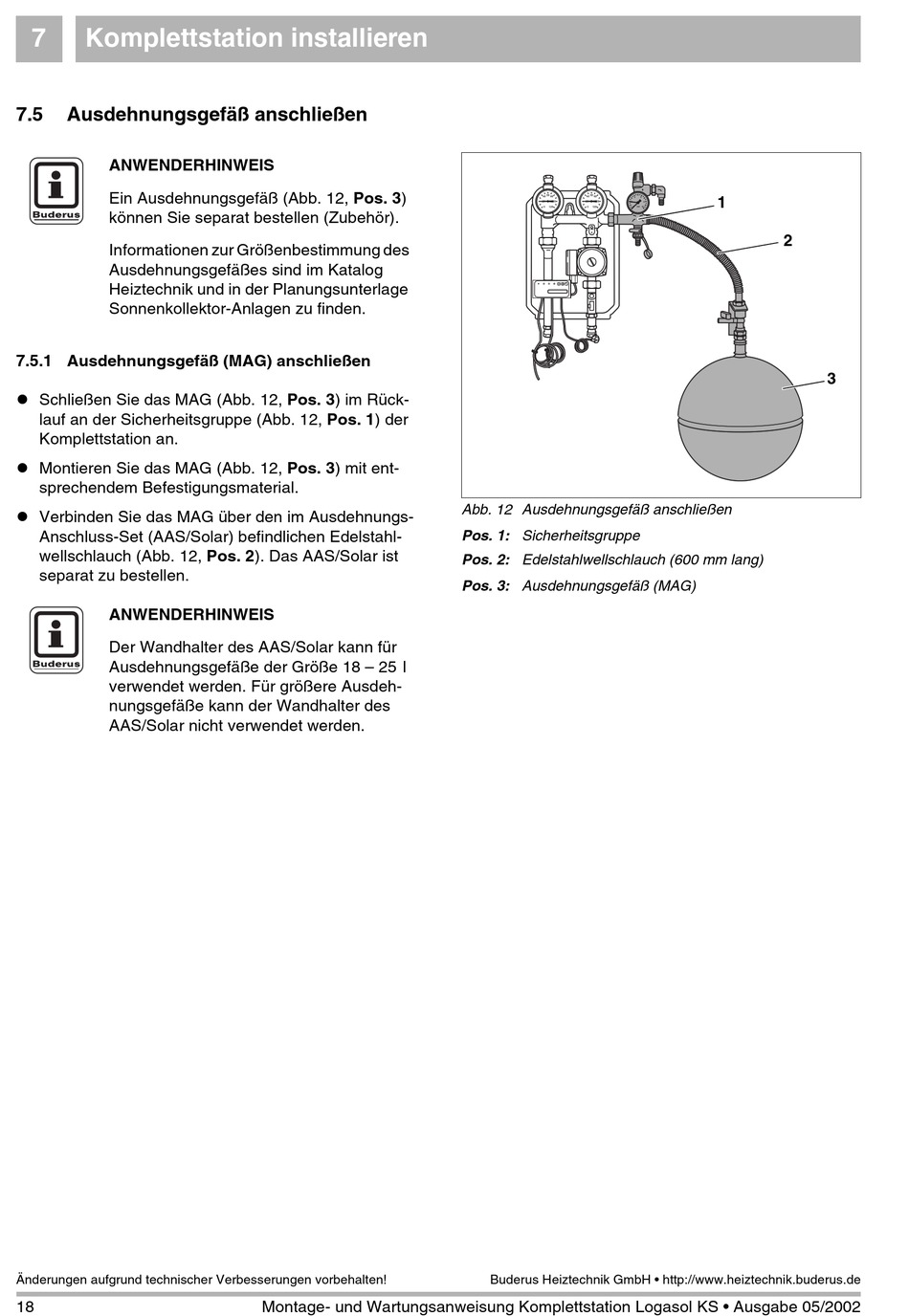

Abb. 12 Ausdehnungsgefäß anschließen
Pos. 1: Sicherheitsgruppe
Pos. 2: Edelstahlwellschlauch (600 mm lang)
Pos. 3: Ausdehnungsgefäß (MAG)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
2
3
