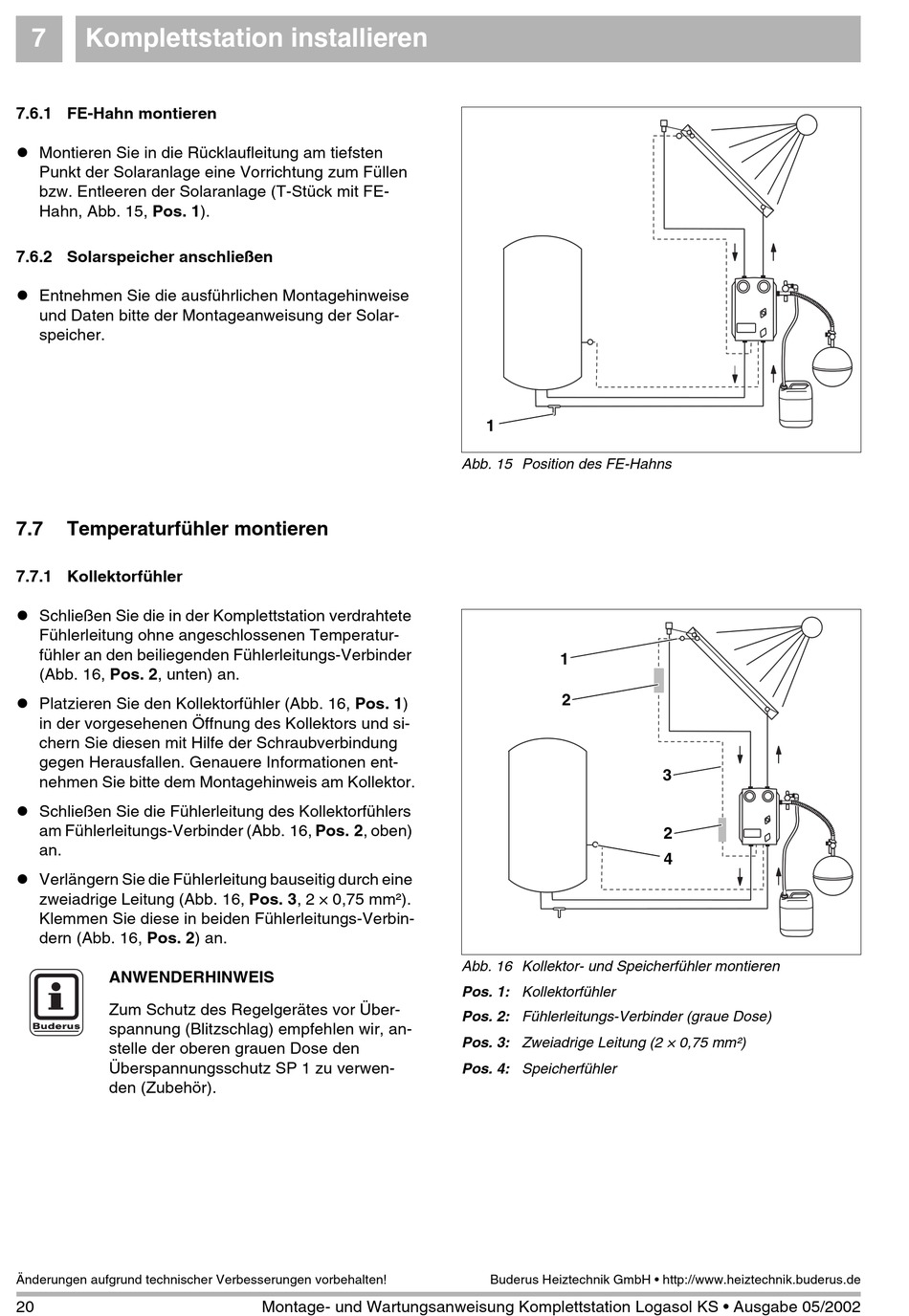

Komplettstation installieren
7.6.1 FE-Hahn montieren
! Montieren Sie in die Rücklaufleitung am tiefsten
Punkt der Solaranlage eine Vorrichtung zum Füllen
bzw. Entleeren der Solaranlage (T-Stück mit FE-
Hahn, Abb. 15, Pos. 1).
7.6.2 Solarspeicher anschließen
! Entnehmen Sie die ausführlichen Montagehinweise
und Daten bitte der Montageanweisung der Solar-
speicher.
7.7
Temperaturfühler montieren
7.7.1 Kollektorfühler
! Schließen Sie die in der Komplettstation verdrahtete
Fühlerleitung ohne angeschlossenen Temperatur-
fühler an den beiliegenden Fühlerleitungs-Verbinder
(Abb. 16, Pos. 2, unten) an.
! Platzieren Sie den Kollektorfühler (Abb. 16, Pos. 1)
in der vorgesehenen Öffnung des Kollektors und si-
chern Sie diesen mit Hilfe der Schraubverbindung
gegen Herausfallen. Genauere Informationen ent-
nehmen Sie bitte dem Montagehinweis am Kollektor.
! Schließen Sie die Fühlerleitung des Kollektorfühlers
am Fühlerleitungs-Verbinder (Abb. 16, Pos. 2, oben)
an.
! Verlängern Sie die Fühlerleitung bauseitig durch eine
zweiadrige Leitung (Abb. 16, Pos. 3, 2 × 0,75 mm²).
Klemmen Sie diese in beiden Fühlerleitungs-Verbin-
dern (Abb. 16, Pos. 2) an.
ANWENDERHINWEIS
Zum Schutz des Regelgerätes vor Über-
spannung (Blitzschlag) empfehlen wir, an-
stelle der oberen grauen Dose den
Überspannungsschutz SP 1 zu verwen-
den (Zubehör).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
20
Montage- und Wartungsanweisung Komplettstation Logasol KS • Ausgabe 05/2002
1
Abb. 15 Position des FE-Hahns
1
2
Abb. 16 Kollektor- und Speicherfühler montieren
Pos. 1: Kollektorfühler
Pos. 2: Fühlerleitungs-Verbinder (graue Dose)
Pos. 3: Zweiadrige Leitung (2 × 0,75 mm²)
Pos. 4: Speicherfühler
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
2
4
