Die Hauptbestandteile der Komplettstation sind:
– zwei Kugelhähne (Abb. 1, Pos. 3 und 5) mit integrier-
ten Thermometern und Anzeige für eine Ablesung di-
rekt an der Komplettstation.
– ein Sicherheitsventil (Abb. 1, Pos. 6), das den Solar-
kreislauf absichert. Das Sicherheitsventil und das
Manometer (Abb. 1, Pos. 7) sind in die Sicherheits-
gruppe integriert.
– eine Schwerkraftbremse (Abb. 1, Pos. 11) verhin-
dert die mögliche Schwerkraftzirkulation im Solar-
kreislauf.
– eine Umwälzpumpe (Abb. 1, Pos. 12).
– ein Durchflussbegrenzer mit Absperrhahn (Abb. 1,
Pos. 13).
Das Solarfluid wird über die in der Komplettstation inte-
grierte Umwälzpumpe (Abb. 1, Pos. 12) umgewälzt.
Das bei den Komplettstationen Logasol KS .... R inte-
grierte Regelgerät übernimmt die Regelfunktionen des
Solarkreislaufes. Wenn die eingestellte Temperaturdif-
ferenz zwischen Solarspeicher und Kollektorfeld über-
schritten ist, wird die Umwälzpumpe eingeschaltet und
die Drehzahl abhängig vom Betriebszustand geregelt.
Wenn die Temperaturdifferenz zu gering oder die einge-
stellte Speicher- bzw. Kollektor-Maximaltemperatur
überschritten ist, wird die Umwälzpumpe ausgeschaltet.
Die Komplettstationen Logasol KS 01.. (ohne „R") sind
für den Anschluss eines externen Regelgerätes vorbe-
reitet. Geeignete Regelgerätetypen entnehmen Sie bitte
dem aktuellen Buderus Katalog.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Komplettstation Logasol KS • Ausgabe 05/2002
Vorlauf
vom Kollektor zum Kollektor
4
4
3
2
0 I II Tmax
SPEICHER 54°C
1
4
Vorlauf
zum Speicher vom Speicher

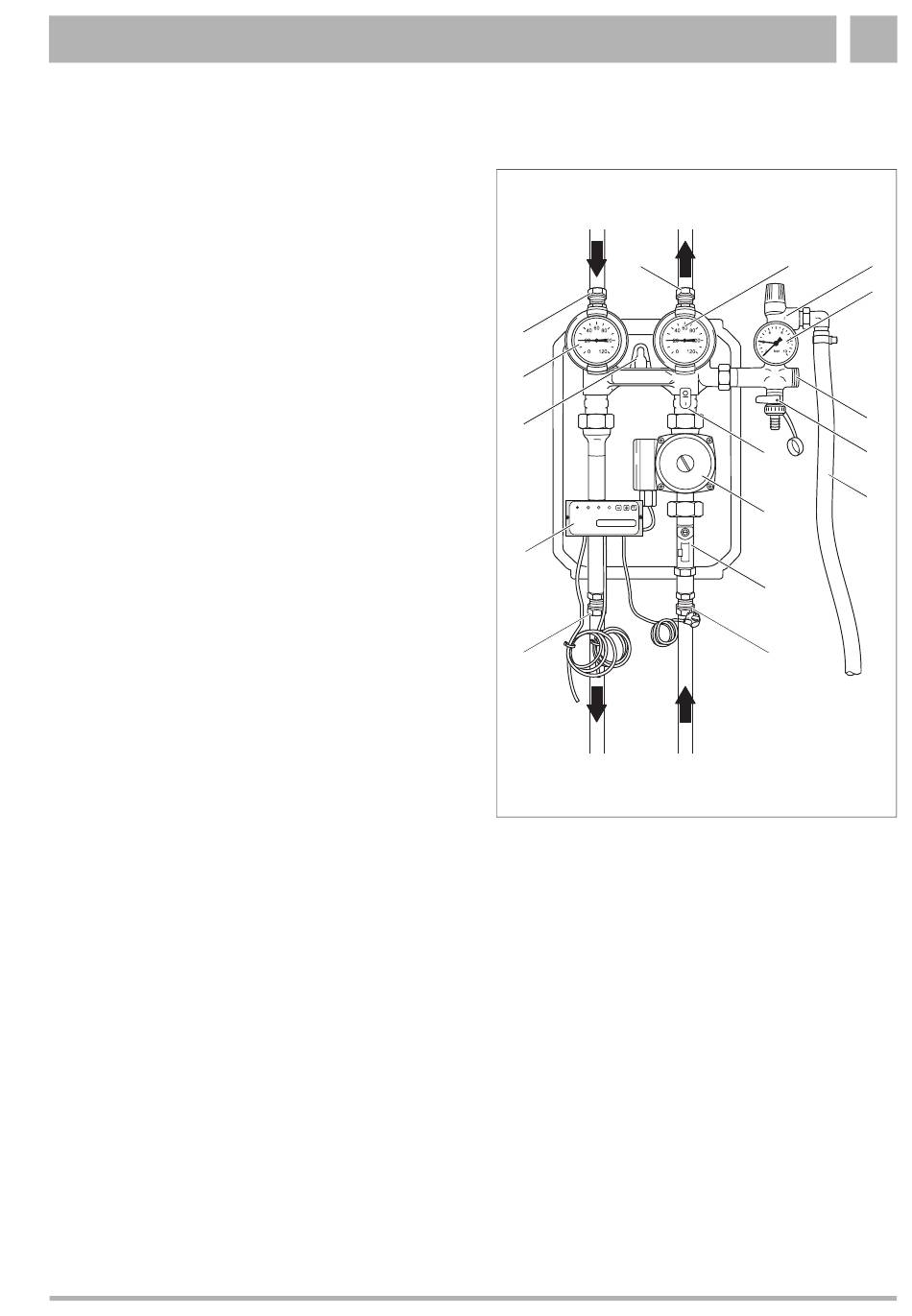

Abb. 1 Komplettstation Logasol KS 01.. R
(für einen Verbraucher)
Pos. 1: Regelgerät
Pos. 2: Aufhängung
Pos. 3: Kugelhahn (Griff rot) mit Thermometer (Vorlauf)
Pos. 4: Klemmringverschraubung
Pos. 5: Kugelhahn (Griff blau) mit Thermometer (Rücklauf)
Pos. 6: Sicherheitsventil
Pos. 7: Manometer
Pos. 8: Anschluss für MAG (Ausdehnungsgefäß)
Pos. 9: FE-Hahn
Pos. 10: Abblasschlauch mit Schlauchschelle
Pos. 11: Schwerkraftbremse
Pos. 12: Umwälzpumpe (einstellbar)
Pos. 13: Durchflussbegrenzer mit Absperrhahn
