Komplettstation installieren
7.5
Ausdehnungsgefäß anschließen
ANWENDERHINWEIS
Ein Ausdehnungsgefäß (Abb. 13, Pos. 3,
Seite 19) können Sie separat bestellen
(Zubehör).
Informationen zur Größenbestimmung des
Ausdehnungsgefäßes finden Sie im Kata-
log „Heiztechnik" und in der Planungsun-
terlage „Solare Anlagentechnik Logasol
SAT".
7.5.1 Ausdehnungsgefäß (MAG) anschließen
Schließen Sie das MAG (Abb. 13, Pos. 3) im Rück-
lauf an der Sicherheitsgruppe (Abb. 13, Pos. 1) der
Komplettstation an.
Montieren Sie das MAG (Abb. 13, Pos. 3) mit ent-
sprechendem Befestigungsmaterial.
Verbinden Sie das MAG (Abb. 13, Pos. 3) über den
im Ausdehnungs-Anschluss-Set (AAS/Solar) befind-
lichen Edelstahlwellschlauch (Abb. 13, Pos. 2). Das
AAS/Solar ist separat zu bestellen.
ANWENDERHINWEIS
Das AAS/Solar kann für Ausdehnungsge-
fäße der Größen 18 – 25 l verwendet wer-
den. Für größere Ausdehnungsgefäße
kann der Wandhalter des AAS/Solar nicht
verwendet werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Komplettstation Logasol KDG • Ausgabe 11/2001

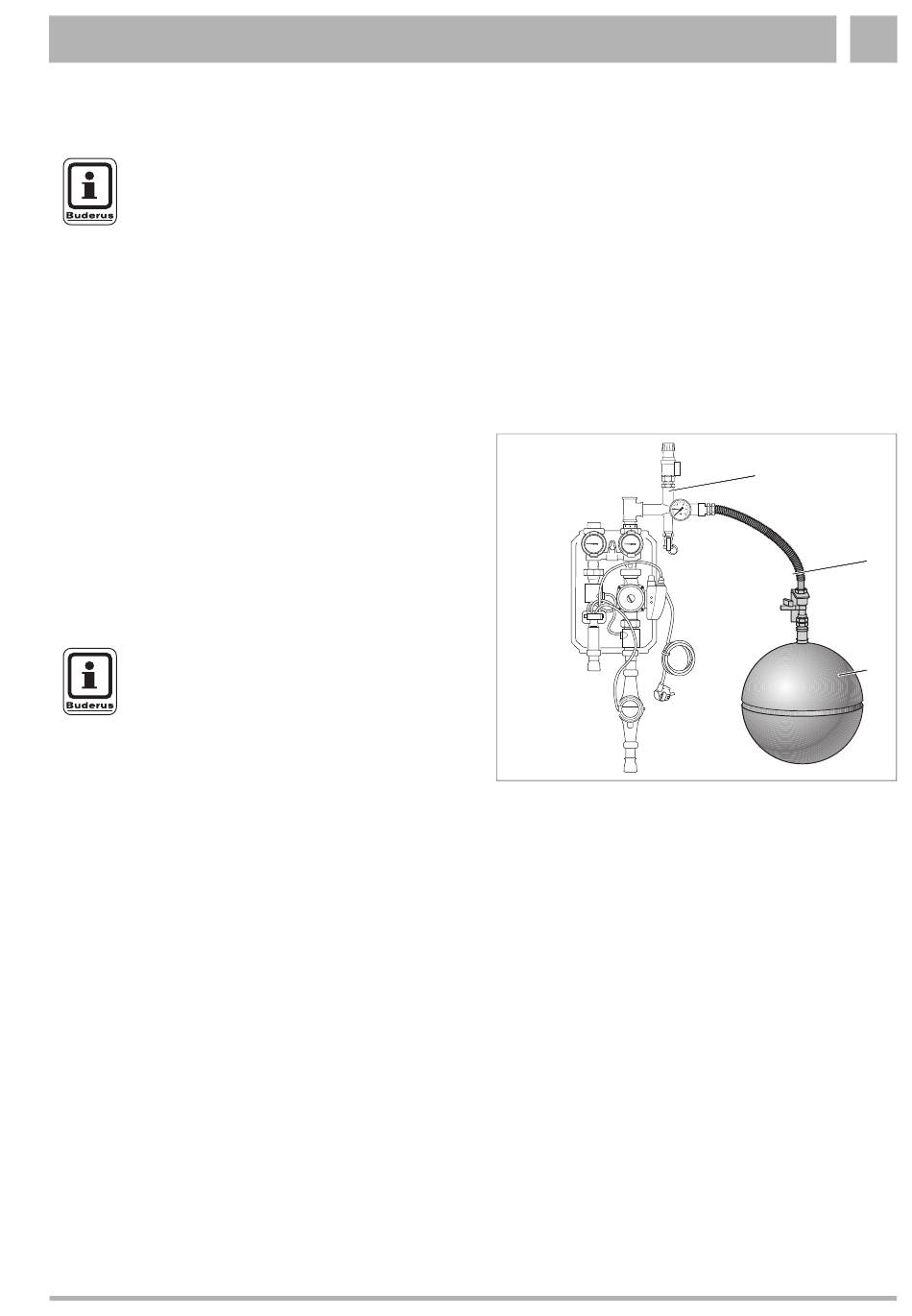

Abb. 13 Ausdehnungsgefäß (MAG) anschließen
Pos. 1: Sicherheitsgruppe
Pos. 2: Edelstahlwellschlauch (600 mm lang)
Pos. 3: Ausdehnungsgefäß (MAG)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
7
1
2
3
19
