Verwandte Anleitungen für Vitalograph Lung Monitor USB
Inhaltszusammenfassung für Vitalograph Lung Monitor USB

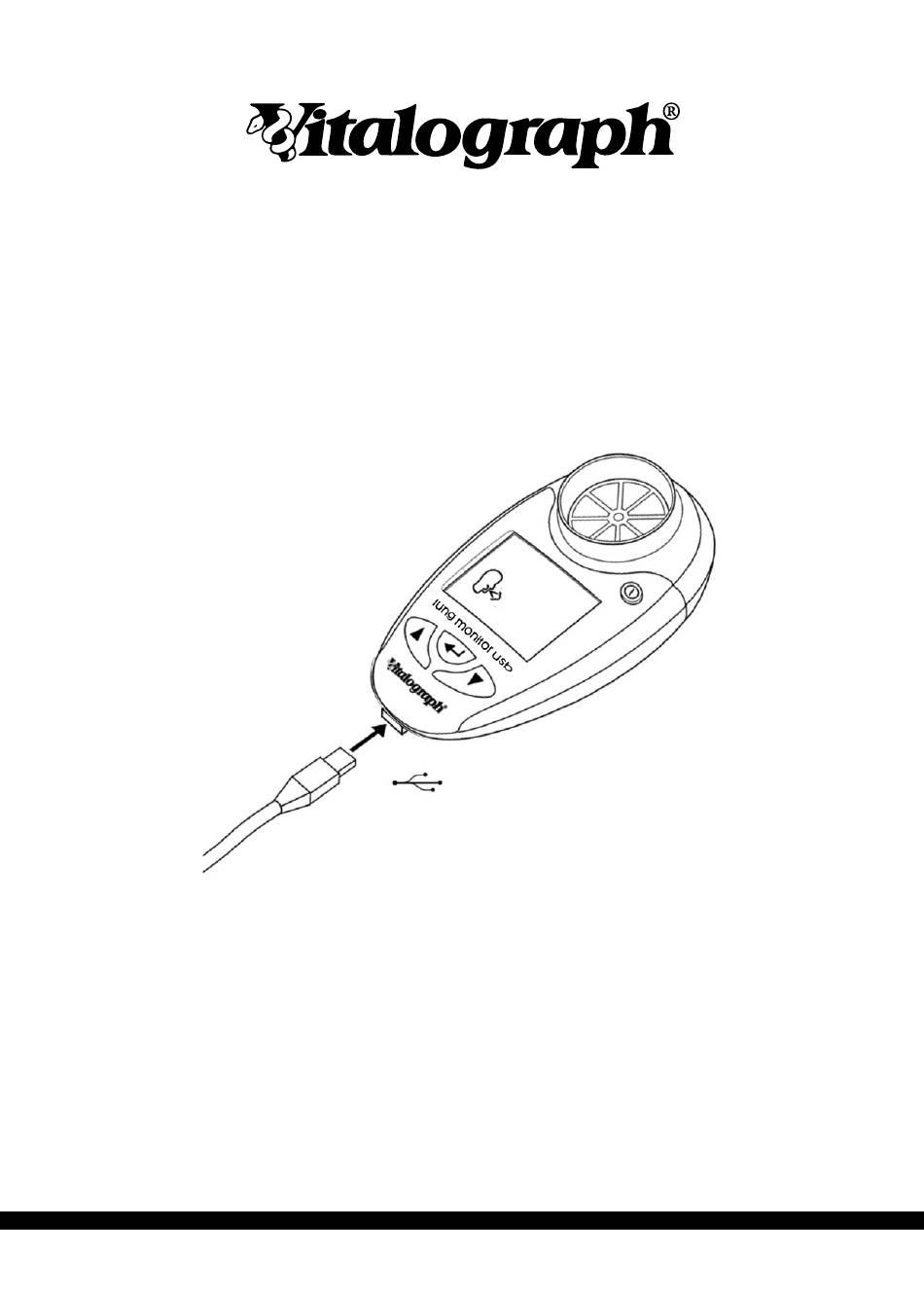

- Seite 1 Lung Monitor MODELL 4000 Gebrauchsanleitung © Copyright Vitalograph 2020, Aktuelle Ausgabe (Nummer 1, 24. Januar 2020) Kat.-Nr. 09862...
- Seite 2 E-Mail: sales@vitalograph.cn E-Mail: info@vitalograph.de www.vitalograph.cn www.vitalograph.de Technischer Support Technischer Support Tel.: +353 65 6864111 Tel.: +49 40 547391-14 E-Mail:technical.support@vitalograph.ie E-Mail: support@vitalograph.de © Copyright Vitalograph 2020 Aktuelle Ausgabe (Nummer 1, 24. Januar 2020) Kat.-Nr. 09862 Vitalograph ist eine eingetragene Marke. DT_0006 Nummer 15...
- Seite 3 1. Hauptkomponenten des Vitalograph Lung Monitor USB Abbildung 1: Komponenten des Vitalograph Lung Monitor USB Funktionstasten Display Messkopf Ein-/Aus-Schalter USB-Anschluss Ab-Taste Auf-Taste Eingabetaste 1.1. Funktionen des Vitalograph Lung Monitor USB • Misst FEV1, FEV6 und das Verhältnis • Zeigt % der persönlichen FEV1-Bestwerte an •...
-
Seite 4: Einrichtung Des Vitalograph Lung Monitor Usb
Testergebnisse über USB herunterladen und mithilfe der Vitalograph Reports-Software als PDF-Bericht exportieren. 2. Einrichtung des Vitalograph Lung Monitor USB Vorbereitung des Vitalograph Lung Monitor USB für den Gebrauch: 1. Die abnehmbare Batteriefachabdeckung an der Rückseite des Gerätes entfernen. Zwei AAA-1,5-V-Batterien einlegen. Die Batteriefachabdeckung schließen. - Seite 5 Hinweis: Um Bereiche zu deaktivieren, muss der FEV1-Bezugswert auf 0,00 gestellt werden. 3.2. Einstellen von Kontrollbereichen Auf dem Vitalograph Lung Monitor USB können Managementpläne mit 3 bzw. 4 Kontrollbereichen eingestellt werden. Die Kontrollbereiche sind werkseitig auf 2 Grenzwerte eingestellt (90 % und 95 %); d. h., es gibt 3 Bereiche (0-90 %, 90-95 %, 95-100 %).
-
Seite 6: Durchführen Eines Tests
(es sei denn, der Arzt verordnet eine andere Position). 4. Wenn das Gerät bereit für den Test ist ( ), mit erhobenem Kopf so tief wie möglich einatmen und den Vitalograph Lung Monitor, wie in Abbildung 3 dargestellt, vor den Mund halten. - Seite 7 Abbildung 3: Halten des Gerätes während des Tests 5. Bei angehaltenem Atem das Mundstück in den Mund führen, leicht auf das Mundstück aufbeißen und mit den Lippen dicht verschließen. 6. So KRÄFTIG, so SCHNELL und so LANGE wie möglich ausatmen (nach 6 Sekunden nimmt das Gerät keine Messungen mehr vor).
-
Seite 8: Begutachtung Von Früherentests
3.4. Begutachtung von früherenTests Der Vitalograph Lung Monitor USB kann bis zu 200 Testsitzungen speichern. So können früher durchgeführte Tests angezeigt werden: 1. Wenn das Gerät für einen Test bereit ist ( ), die Taste etwa 3 Sekunden lang gedrückt halten. - Seite 9 In Vitalograph Reports mithilfe der Taste „Geräteauswahl“ sicherstellen, dass „Vitalograph Lung Monitor“ ausgewählt ist. 3. So drucken Sie die Testergebnisse vom Lung Monitor USB aus: Wenn das Gerät für einen Test bereit ist ( ), die Taste 3 Sekunden lang gedrückt halten. Auf dem Gerät wird das Berichtsymbol ( ) angezeigt.
-
Seite 10: Stromversorgung
Bei Verdacht auf Beschädigung des Gerätes oder ungenauen Messungen sollte dies unverzüglich dem behandelnden Arzt gemeldet werden. In der Regel gewährleistet der Vitalograph Lung Monitor USB Smart zuverlässige Messungen über einen Zeitraum von bis zu drei Jahren im Heimgebrauch und bei telemedizinischen Anwendungen. Danach sollte er durch ein neues Gerät ersetzt werden. -
Seite 11: Anleitung Zur Fehlersuche
7. Kundendienst Für weitere Unterstützung bei der Einrichtung, Verwendung oder Wartung des Gerätes oder zur Meldung unerwarteter Entwicklungen oder Leistungsänderungen wenden Sie sich an Vitalograph. Die entsprechenden Kontaktinformationen finden Sie am Anfang dieser Anleitung. Über etwaige Veränderungen der Geräteleistung sollten Sie vorsichtshalber auch den zuständigen Gesundheitsdienstleister... -
Seite 12: Verbrauchsartikel Und Zubehör
8. Verbrauchsartikel und Zubehör Kat.-Nr. Beschreibung 28501 Eco-BVF Bakterien-Viren-Filter 28572 Eco-BVF + Einweg-Nasenklemmen (80) 40168 Mundstück (20) 20303 Einweg-Nasenklemmen (200) 40167 Beutel, Ersatz (x10) 20242 SafeTway-Mundstücke (200) 40079 USB-Kabel – MINI-B-auf-USB-A (1 m) 9. Entsorgung Das Gerät und das USB-Kabel müssen zur Entsorgung zu einer Sammelstelle für Sondermüll gebracht werden. - Seite 13 Symbol Beschreibung Das Gerät muss zur Entsorgung zu einer Sammelstelle für Sondermüll gebracht werden. Es darf nicht über den normalen Müll entsorgt werden. Seriennummer Bestellnummer Verwendbar bis (Datumsformat JJJJ-MM-TT) Trocken lagern Nicht wiederverwenden Nicht steril Recycelbar QR-Code - Matrix-Barcode. Alle Informationen im Barcode sind im Text darunter enthalten.
-
Seite 14: Beschreibung Des Vitalograph Lung Monitor Usb
Beschreibung Symbol „Bericht übermitteln“ 11. Beschreibung des Vitalograph Lung Monitor USB Der Vitalograph Lung Monitor USB ist ein einfach zu bedienendes Überwachungsgerät für den Heimgebrauch und dient zur Aufzeichnung wichtiger Lungenfunktionsparameter für Menschen mit Atemwegserkrankungen, zum Beispiel für Mukoviszidose- und Transplantationspatienten. -
Seite 15: Vorsichtsmaßnahmen Und Unerwünschte Reaktionen
Vorsichtsmaßnahmen und unerwünschte Reaktionen 1. Dieses Gerät darf in keiner Weise verändert werden. Jegliche unbefugten Änderungen an dem Gerät können die Produktsicherheit und/oder die Daten gefährden. In diesem Fall übernimmt Vitalograph keinerlei Haftung und das Gerät wird nicht mehr unterstützt. - Seite 16 Reinigungsmitteln ausgesetzt werden. 12. Das Gerät ist stets trocken zu halten. Wenn das Gerät nass wird, den Gebrauch nicht mehr fortsetzen und Vitalograph über die am Anfang dieser Anleitung angegebenen Kontaktinformationen kontaktieren. Keinen Teil des Gerätes an einen Stromanschluss anschließen;...
-
Seite 17: Ce-Kennzeichnung
Das Symbol weist darauf hin, dass das Modell 4000 Vitalograph Lung Monitor die Bestimmungen der Direktive zu medizinischen Geräten der Europäischen Kommission erfüllt. Das Modell 4000 Vitalograph Lung Monitor ist konzipiert für den Einsatz in verschiedenen Umgebungen im Heimgebrauch sowie... - Seite 18 Störungen hoch ist. Der Kunde bzw. der Benutzer des Lung Monitor muss sicherstellen, dass das Gerät nicht in einer solchen Umgebung eingesetzt wird. Das Modell 4000 Vitalograph Lung Monitor wurde nach folgenden Normen getestet: EN60601-1:2006 + A1:2013 Medizinische elektrische Geräte. Allgemeine Anforderungen für die Basissicherheit und die wesentlichen Leistungsmerkmale.
- Seite 19 Mobiltelefone und andere elektrische und elektronische Geräte, die nicht zur Verwendung in medizinischen Einrichtungen bestimmt sind, beeinflusst werden. Es wird empfohlen, in der Nähe des Vitalograph-Produkts nur Geräte zu verwenden, die den medizinischen Standards für die elektromagnetische Kompatibilität entsprechen, und vor Gebrauch sicherzustellen, dass keine Interferenz vorliegt oder möglich ist.
-
Seite 20: Eu-Konformitätserklärung
Achtung: Der Verkauf dieses Gerätes darf laut Bundesgesetz nur durch Ärzte oder auf Veranlassung von Ärzten erfolgen. 16. EU-Konformitätserklärung Produkt: Atmungsüberwachungsgerät Modell 4000 Lung Monitor Vitalograph versichert hiermit, dass das oben genannte und in dieser Gebrauchsanweisung beschriebene Produkt gemäß den folgenden QMS-Vorschriften und -Normen entwickelt und hergestellt wurde: •... - Seite 21 17. Garantie Gemäß den unten aufgeführten Bedingungen garantieren Vitalograph Ltd. und seine Tochterunternehmen (im Folgenden das Unternehmen genannt) die Reparatur bzw. nach eigenem Ermessen den Austausch jeder Komponente, die vom Unternehmen als fehlerhaft oder aufgrund von minderwertiger Verarbeitung oder minderwertigen Materialien als von mangelnder Qualität erachtet wird.
