Vitalograph Lung Age Bedienungsanleitung

Vitalograph
Lung Age
Lungenalter-Indikator

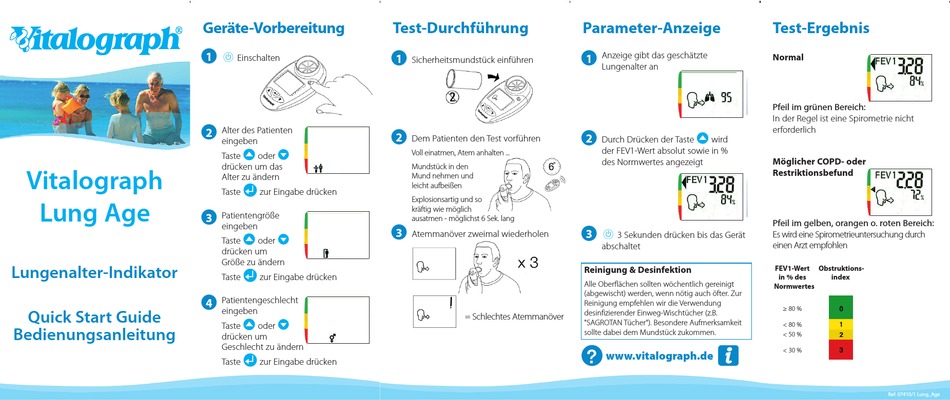

Quick Start Guide
Bedienungsanleitung
Geräte-Vorbereitung
1 d
Einschalten
2 Alter des Patienten
eingeben
p o
Taste oder
drücken um das
Alter zu ändern
n
Taste zur Eingabe drücken
3 Patientengröße
eingeben
p o
Taste oder
drücken um
Größe zu ändern
n
Taste zur Eingabe drücken
4 Patientengeschlecht
eingeben
p o
Taste oder
drücken um
Geschlecht zu ändern
n
Taste zur Eingabe drücken
Test-Durchführung
1
Sicherheitsmundstück einführen
2
Dem Patienten den Test vorführen
Voll einatmen, Atem anhalten ...
Mundstück in den
Mund nehmen und
leicht aufbeißen
Explosionsartig und so
kräftig wie möglich
ausatmen - möglichst 6 Sek. lang
3
Atemmanöver zweimal wiederholen
= Schlechtes Atemmanöver
Parameter-Anzeige
Anzeige gibt das geschätzte
1
Lungenalter an
2 p
Durch Drücken der Taste wird
der FEV1-Wert absolut sowie in %
des Normwertes angezeigt
3
d
3 Sekunden drücken bis das Gerät
abschaltet
Reinigung & Desinfektion
Alle Oberflächen sollten wöchentlich gereinigt
(abgewischt) werden, wenn nötig auch öfter. Zur
Reinigung empfehlen wir die Verwendung
desinfizierender Einweg-Wischtücher (z.B.
"SAGROTAN Tücher"). Besondere Aufmerksamkeit
sollte dabei dem Mundstück zukommen.
?
www.vitalograph.de
Test-Ergebnis
Normal
Pfeil im grünen Bereich:
In der Regel ist eine Spirometrie nicht
erforderlich
Möglicher COPD- oder
Restriktionsbefund
Pfeil im gelben, orangen o. roten Bereich:
Es wird eine Spirometrieuntersuchung durch
einen Arzt empfohlen
FEV1-Wert Obstruktions-
in % des index
Normwertes
≥ 80 %
< 80 %
< 50 %
< 30 %
Ref. 07410/1 Lung_Age
