Vorbereitung
Dunstabzugshaube montieren
16x
6

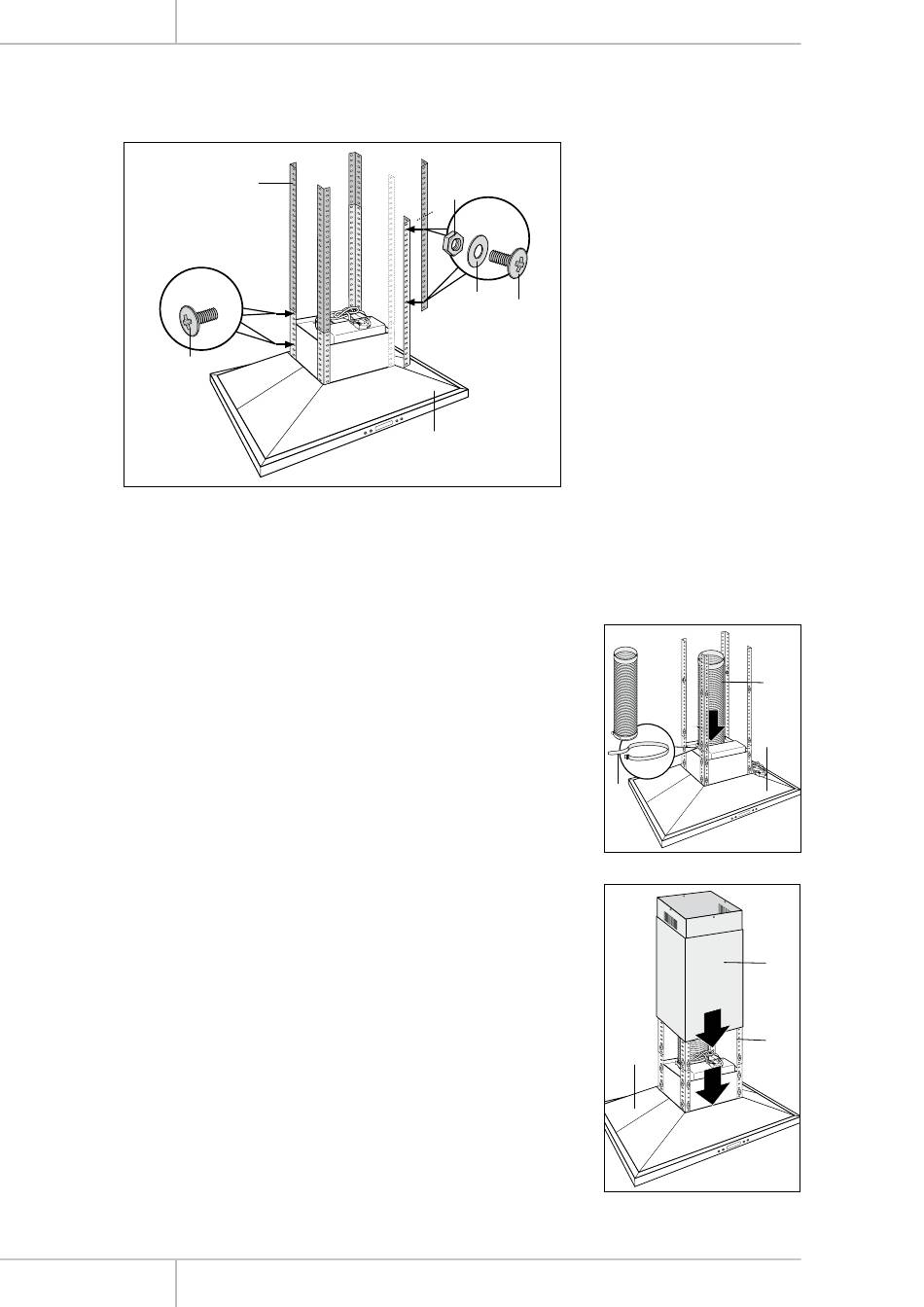

1. Vier Montageschienen 3 mit je vier Schrauben 6 an die
Dunstabzugshaube 1 schrauben.
2. Die anderen vier Montageschienen 3 mit je vier Schrauben 6,
vier Unterlegscheiben 7 und vier Muttern 8 so an die zuerst
montierten Montageschienen schrauben, dass die Dunstab-
zugshaube später in der richtigen Höhe hängt (sie müssen
mindestens eine Lochbreite über die unteren Montageschie-
nen überstehen, um sie später an der Grundplatte 5 befesti-
gen zu können).
3. Bei Abluftbetrieb: Beide Kunststoff-Rückschlagklappen vor-
sichtig oben in die Luftaustrittsöffnung am Gerät einsetzen
(die Klappen dabei behutsam ein klein wenig biegen, um die
empfindlichen Kunststoffnasen nicht abzubrechen).
Abluftschlauch 4 mit der 153 mm durchmessenden Öffnung
(siehe Markierung auf dem Abluftschlauch) oben auf die
Dunstabzugshaube 1 aufstecken und mit einem Kabelbinder
11 sichern.
4. 2-Teilige Kaminblende 2 über die Montageschienen 3 oben
auf der Dunstabzugshaube 1 stülpen. Dabei muss das Ende
mit den Lüftungsschlitzen nach oben zeigen.
14
3
8
16x
7
6
1
Insel-Dunstabzugshaube SY-3503DIS-E3-C7-900
Montage
4
1
11
2
3
1
