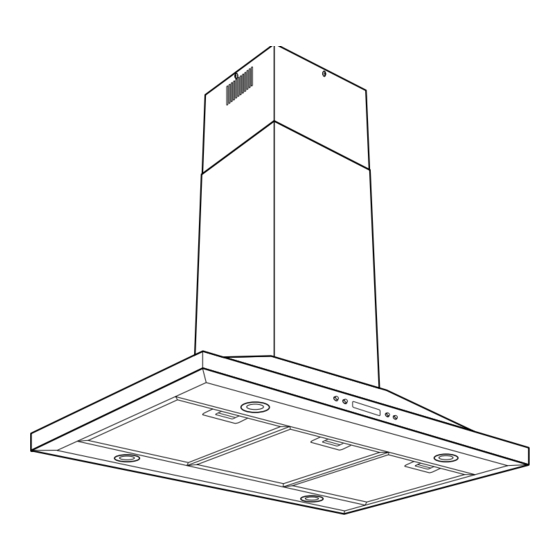

- Seite 1 SY-3503DIS-E3-C7-900 90 cm Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 91844 HC 20110823 Bestellnummer: 674798 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Ihre Dunstabzugshaube Stellt Sich Vor
Information Ihre Dunstabzugshaube stellt sich vor Ihre Dunstabzugshaube stellt sich vor Ausstattungsmerkmale – Deckenmontage – Wahlweise Abluft- oder Umluftbetrieb – Drei Gebläsestufen – Beleuchtung – Timer-Funktion – Oberfl ächen aus Edelstahl – Auswaschbare Metall-Fettfi lter (spülmaschinenfest) Kontrolle ist besser 1. Gerät auspacken und alle Verpackungsteile, Kunststoff- profi... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Inhaltsverzeichnis Ihre Dunstabzugshaube stellt sich vor Bedienung Ausstattungsmerkmale Bedienelemente Kontrolle ist besser Uhrzeit einstellen Zubehör Gebläse (nicht im Lieferumfang enthalten) Timer... Bestimmungsgemäßer Gebrauch Pfl ege und Wartung 5 Minuten für Ihre Sicherheit ... Reinigung Begriffserklärung Fettfi lter reinigen Sicherheitshinweise (Abluft- und Umluftbetrieb) Besondere Sicherheitshinweise für... -
Seite 4: Minuten Für Ihre Sicherheit
Information 5 Minuten für Ihre Sicherheit ... 5 Minuten für Ihre Sicherheit ... 5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Begriffserklärung Folgende Si gnal be grif fe fi... - Seite 5 5 Minuten für Ihre Sicherheit ... Information Gefahr! Der Abstand zwischen der Oberfläche der Koch- stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vor- geschrieben ist, muss dieser berücksichtigt werden.
-
Seite 6: Besondere Sicherheitshinweise Für Abluftbetrieb
Information 5 Minuten für Ihre Sicherheit ... Besondere Sicherheitshinweise für Abluft- betrieb Gefahr! Dem Raum, in dem eine Dunstabzugshaube im Ab- luftbetrieb arbeitet, wird durch das Gebläse Luft ent- zogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauer- stoff entzogen werden. -
Seite 7: Teileliste
Teileliste Information Teileliste Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifi zieren. Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Ein- zelteile vorhanden und unbeschädigt sind. -
Seite 8: Informationen Zur Montage
Information Informationen zur Montage Informationen zur Montage Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb be- nutzt werden. Umluftbetrieb Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch die Fettfi lter und zusätzlich durch die Kohlefi... -
Seite 9: Stromanschluss
Informationen zur Montage Information Stromanschluss Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen. Gefahr! Arbeiten an Elektroinstallationen dürfen nur von auto- risiertem Fachpersonal durchgeführt werden. Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftra- gen Sie einen Elektrofachbetrieb. -
Seite 10: Montage
Vorbereitung Montage Montage Werkzeuge und Hilfsmittel Zur Montage benötigen Sie etwas handwerkliches Geschick. Be- achten Sie die vorgegebene Reihenfolge der Montageschritte. Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht: – Kreuzschlitz-Schraubendreher, Größe 2 – Bohrmaschine mit für die Decke geeigneten Bohrern ø 10 mm –... -
Seite 11: Nur Für Abluftbetrieb
Montage Vorbereitung 4. An den markierten Stellen Löcher, Durchmesser ø 10 mm, in die Decke bohren. 5. Zwölf Schraubdübel in die Bohrlöcher stecken. 6. Die Grundplatte mit den Schrauben an die Decke schrauben. Nur für Abluftbetrieb Bevor Sie die Haube montieren, muss der Deckendurchbruch und gegebenenfalls anschließende Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. -
Seite 12: Dunstabzugshaube Montieren
Vorbereitung Montage Dunstabzugshaube montieren 1. Vier Montageschienen mit je vier Schrauben an die Dunst- abzugshaube schrauben. 2. Die anderen vier Montageschienen mit je vier Schrauben vier Unterlegscheiben und vier Muttern so an die zuerst montierten Montageschienen schrauben, dass die Dunstab- zugshaube später in der richtigen Höhe hängt (sie müssen mindestens eine Lochbreite über die unteren Montageschienen überstehen, um sie später an der Grundplatte... - Seite 13 Montage Vorbereitung 4. 2-Teilige Kaminblende über die Montageschienen oben auf der Dunstabzugshaube stülpen. Dabei muss das Ende mit den Lüftungsschlitzen nach oben zeigen. 5. Dunstabzugshaube mit zwei Personen anheben, oben an die Grundplatte halten und die Montageschienen mit je vier Schrauben , vier Unterlegscheiben und vier Muttern...
- Seite 14 Vorbereitung Montage 8. Oberes Ende der Kaminblende bis zur Decke hochziehen und mit vier Schrauben an die Grundplatte schrauben. Insel-Dunstabzugshaube...
-
Seite 15: Kohlefi Lter Für Umluftbetrieb Einsetzen
Montage Vorbereitung Kohlefi lter für Umluftbetrieb einsetzen Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei häufi gem Gebrauch sollten Sie diese Filter regelmäßig wech- seln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“... -
Seite 16: Bedienung
Bedienung Bedienung Bedienung Bedienelemente Timer-Taste Ein-/Ausschalter für die Beleuchtung/Wert verringern LED-Anzeigefenster Taste zum Regulieren der Gebläsestärke/Wert erhöhen Ein-/Ausschalter für das Gebläse Uhrzeit einstellen Hinweis: wenn im Uhrzeit-Modus 10 Sekunden lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück. 1. -
Seite 17: Gebläse
Bedienung Bedienung Gebläse Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar. • Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt. • Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen. - Seite 18 Bedienung Bedienung 5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, 1x Taste drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Mi- nuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste drücken. Betriebsleuchte Ihre Dunstabzugshaube ist mit vier LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und aus- geschaltet werden.
-
Seite 19: Pfl Ege Und Wartung
Pfl ege und Wartung Allgemeines Pflege und Wartung Reinigung Gefahr! Vor dem Reinigen der Dunstabzugshaube muss der Netz- stecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten. Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberfl... -
Seite 20: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Allgemeines Pfl ege und Wartung Kohlefi lter erneuern (nur bei Umluftbetrieb) Die Kohlefi lter dienen der Geruchsbeseitigung. Sie müssen erneu- ert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefi ltert werden. Bei häufi gem Gebrauch sollten Sie die Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen). 1. -
Seite 21: Wechseln Der Led
Pfl ege und Wartung Allgemeines Wechseln der LED Experten-Team Wichtig! Tel.: 0 180 521 22 82 Sollte eine der LEDs nicht mehr funktionieren, darf sie Mo. bis Fr. 7 –20 Sa. 8 –16 nur von einem autorisierten Servicetechniker ausge- wechselt werden. Wenden Sie sich bei Bedarf an unser 0,14 Euro/Min. -
Seite 22: Wenn's Mal Ein Problem Gibt
Telefon 0 180-521 22 82, Montag bis Freitag, 7:00 – 20:00 Uhr, Samstag 8:00 – 16:00 Uhr, 0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Insel-Dunstabzugshaube SY-3503DIS-E3-C7-900 und Bestellnummer 674798 Insel-Dunstabzugshaube... -
Seite 23: Umweltschutz Leicht Gemacht
Umweltschutz leicht gemacht Allgemeines Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der ver- wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) –... -
Seite 24: Stichwortverzeichnis
Allgemeines Stichwortverzeichnis Stichwortverzeichnis Abluftbetrieb 8 Problem beheben 22 Altgeräte 23 Anbaustelle 10,12 Reinigung 19 Bedienung 16 Bezirksschornsteinfeger 6 Service 22 Sicherheitshinweise 4 Sicherheitshinweise für Abluftbetrieb 6 Deckendurchbruch 6,11 Stromanschluss 9 Stromschlaggefahr 4 Entsorgung Gerät 23 Technische Daten 25 Erstickungsgefahr 4 Timer 17 Fehlersuchtabelle 22 Umluftbetrieb 8... -
Seite 25: Technische Daten
Gewicht ca. 24 kg Anschluss Abluftschlauch ø 15,3 cm max. Luftdurchsatz bei Abluft 850 m Schutzklasse: Modellnummer: SY-3503DIS-E3-C7-900 Artikelnr.: 674798 Zubehör (nicht im Lieferumfang enthalten) Experten-Team – Aktivkohlefi lter, (erforderlich für Umluftbetrieb), Bestell- Tel.: 0 180 521 22 82 nummer 625444, zu bestellen bei unserem Experten-Team.
