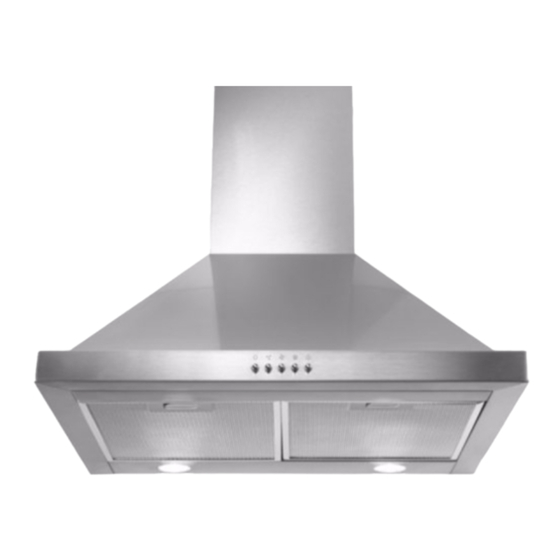

- Seite 1 SY-3503A-P2-C1-600 (60 cm) SY-3503D-P2-C1-900 (90 cm) Gebrauchsanleitung Kaminhaube Anleitung, Nr.: 91660 HC 20141120 Bestellnummer: 143 919 (60 cm) Bestellnummer: 143 965 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an jeden nachfolgenden Verwender des Pro- dukts weiter. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 3: Inhaltsverzeichnis
Montage des Kamins ....17 Zubehör ......28 Kohlefilter für Umluftbetrieb einsetzen . . 18 Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 4: I5 Minuten Für Ihre Sicherheit
Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... - Seite 5 Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
-
Seite 6: Besondere Sicherheitshinweise Ür Abluft Betrieb
• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... - Seite 7 Beobachtung. • Halten Sie Ihre Dunstabzugshaube sauber. Fettab- lagerungen können sich bei starker Hitzeeinwirkung entzünden. VORSICHT Brandgefahr! Unsachgemäßer Umgang mit dem Gerät oder mangel- hafte Wartung kann dazu führen, dass Fettrückstände sich entzünden. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
- Seite 8 Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. • Berühren Sie die Halogenlampe nicht mit den Fin- gern, da dies ihre Lebensdauer reduziert. Verwenden Sie ein trockenes Tuch. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
-
Seite 10: Teileliste
Fachhandel (z.B. einem Baumarkt) erwerben. – 9 Schrauben – 9 dazu passende Dübel Ebenfalls nicht im Lieferumfang enthalten – Kohlefilter (ohne Abbildung, erforderlich für Umluftbe- trieb) Die Bezugsquellen entnehmen Sie dem Kapitel „Technische Da- ten“ auf Seite 28. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 11: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 13: Vorbereitung
Bevor Sie die Haube montieren, muss der Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... - Seite 14 • Wird der Abluftschlauch durch eine Außenwand ge- führt, muss der Luftaustritt von außen mit einer Ab- deckung mit selbstöffnenden Schlitzen (nicht im Lie- ferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
-
Seite 15: Dunstabzugshaube Montieren
Herd (bei Gasherden z.B. mind. 65 cm) eingehal- ten wird und die Mitte der Dunstabzugshaube und die senk- rechte Hilfslinie fluchten.Ausrichtung mit einer Wasserwaage prüfen. 2. An diesen Punkt den Mittelpunkt der Wandhalterung 7 anle- gen und die drei Bohrlöcher markieren. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... - Seite 16 6. Die Rückschlagklappe 4 oben auf der Dunstabzugshaube 1 mit 4 Schrauben 8 festschrauben. 7. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7 einhängen. 8. Die Verriegelung der Fettfilter 9 nach hinten schieben und die Fettfilter vorsichtig nach unten abnehmen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
-
Seite 17: Montage Des Kamins
2. Die zwei Bohrlöcher anzeichnen. 3. An den markierten Stellen Löcher mit einem den Dübeln ent- sprechenden Durchmesser in die Wand bohren. 4. Zwei Dübel in die Bohrungen schlagen. 5. Wandhalterung 5 mit zwei Schrauben an die Wand schrau- ben. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... - Seite 18 11. Kaminblende 2 unten mit 2 Schrauben 8 an der Dunstab- zugshaube 1 befestigen. 12. Bei Abluftbetrieb: den Abluftschlauch 3 auf die Rückschlag- klappe 4 schieben. 13. Netzkabel verdeckt in den Kaminblenden zur Steckdose füh- ren und Netzstecker in die Steckdose stecken. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900...
-
Seite 19: Kohlefilter Für Umluftbetrieb Einsetzen
3. Die Fettfilter 9 mit dem hinteren Ende in die Aussparung un- ten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 9 nach oben hin zuklappen und die Verriegelung wieder loslassen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 20: Bedienung
Betriebsleuchte Ihre Dunstabzugshaube ist mit zwei Halogenlampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste 15 drücken, um die Beleuchtung einzuschalten. 2. Taste 15 erneut drücken, um die Beleuchtung auszuschal- ten. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 21: Pflege Und Wartung
Fettfiltern versehen. Hier wird der Filterwechsel bei der 60 cm- Variante mit zwei Fettfiltern beschrieben. • Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häu- figer – im Geschirrspüler (bis 65 °C) oder in warmer Spülmit- tellauge. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 22: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Verriegelungen einrasten lassen. 5. Die Fettfilter 9 hinten in die Aussparung einsetzen. 6. Die Verriegelung nach hinten schieben, die Fettfilter 9 oben andrücken und die Verriegelung loslassen. Die Fettfilter 9 rasten ein. 7. Stromversorgung wieder herstellen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 23: Wechseln Der Halogenlampen
Sockel herausdrehen. 3. Eine (zwei) neue Halogenlampe(n) einsetzen – die zwei Stifte müssen richtig in die etwas breiteren Aussparungen im So- ckel eingesetzt werden – und im Uhrzeigersinn festdrehen. 4. Stromversorgung wieder herstellen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 24: Wenn's Mal Ein Problem Gibt
Hierzu Seite 11 beachten. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 21). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser EXPERTEN-TEAM an (siehe unter "Unser Service"). Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 25: Unser Service
Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkun- gen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem nebenstehend abgebilde- ten Symbol gekennzeichnet. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 26: Entsorgung Der Kohlefilter Für Umluftbetrieb
– Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 27: Stichwortverzeichnis
Technische Daten 28 Deckendurchbruch 8,14 Umluftbetrieb 11 Umweltschutz 25 Entsorgung Gerät 25 Zubehör 2 Fehlersuchtabelle 24 Fettfilter reinigen 21 Frittieren 7 Gerätebezeichnung 25 Halogenlampe wechseln 23 Kernbohrung 8,14 Kohlefilter 22 Kontrolle 2 Problem beheben 24 Reinigung 21 Kaminhaube SY-3503A-P2-C1-600 / SY-3503D-P2-C1-900... -
Seite 28: Datenblatt / Technische Daten
Datenblatt / Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3503A-P2-C1-600 / 143 919 SY-3503D-P2-C1-900 / 143 965 Jährlicher Energieverbrauch *) = 132,6 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *)
