14 Návod na Obsluhu
Údržba
Tlačidlá 2 e 3, ak sú stlačené obidve zároveň aspoň 2 sekundy,
umožnia prístup na menu prispôsobenia na controller. V oblasti
prispôsobenia všetky štyri tlačidlá umožnia navigovať v menu a
meniť hodnoty parametrov.
1

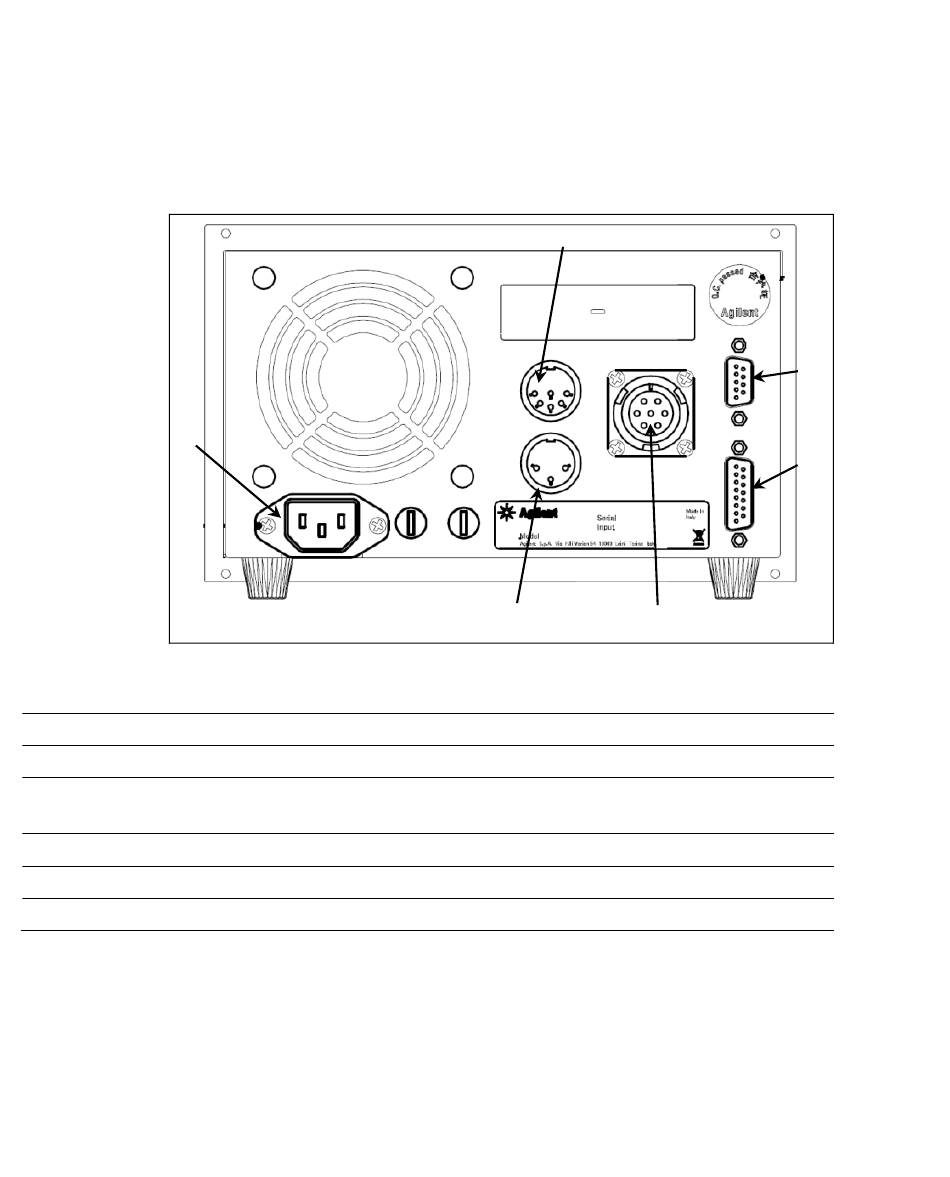

Postava 3
1 Modul napájania controlleru, zahŕňajúci taviteľnosť, napájaciu zásuvku a filter EMC.
2 Komunikačná prípojka RS-232 / RS-485.
3 Prípojka pre logické signály input/output s programovateľným analogickým východom
(spoj párenia bude dodaný s príslušným mostíkom uzatvorenia 'Interlock").
4 Kábel na čerpadlo.
5 Výstupný spoj na kontrolu odvzdušňovacieho a vypúšťacieho ventilu.
6 Výstupný spoj na vonkajšiu lopatku.
178/288
Zadný Panel " Controller" X3501-64004
Turbo-V 2300 TwisTorr Rack Controller User Manual / 87-901-044-01
5
6
4
2
3
