13 Návod k Použití
Údržba
Tlačítka 2 3, pokud budou stisknuta současně alespoň na 2 sekundy,
umožňují přistupovat do konfiguračního menu kontroléru. V
konfigurační oblasti všechna čtyři tlačítka umožňují navigovat v
menu a přeměňovat hodnoty parametrů.
1

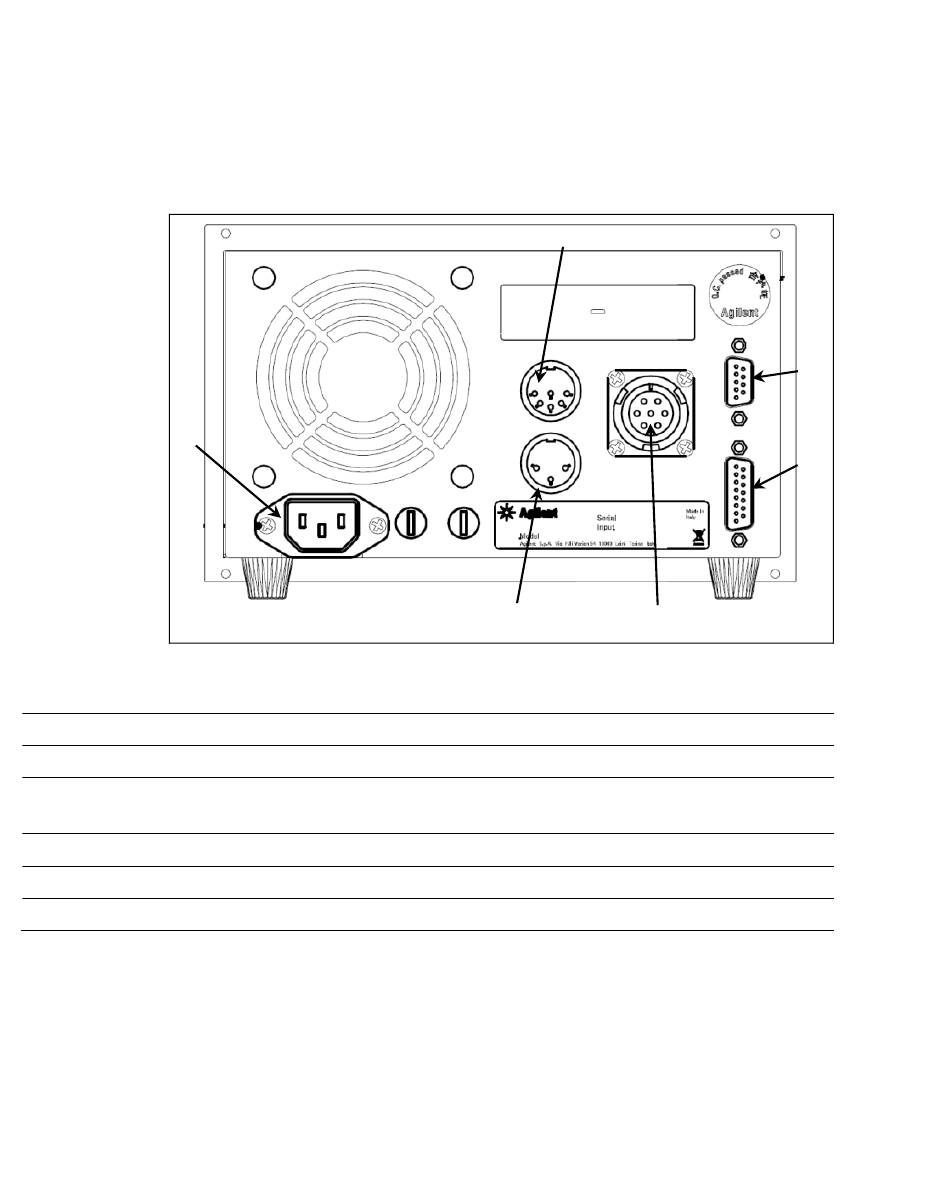

Postava 3
1 Napájecí modul kontroléru, pojímající pojistky, zásuvky a filtru EMC.
2 Komunikační port RS-232 / RS-485.
3 Konektor na logické signály input/output s naprogramovatelným analogickým výstupem
(konektor spojky je dodáván s příslušným můstkem opětného uzavírání "Interlock").
4 Kabel pro čerpadlo .
5 Výstupní konektor na kontrolu odvzdušňovacích a výpustných ventilů .
6 Výstupní konektor pro vnější rotor .
166/288
Zadní Panel Kontroléru X3501-64004
Turbo-V 2300 TwisTorr Rack Controller User Manual / 87-901-044-01
5
6
4
2
3
