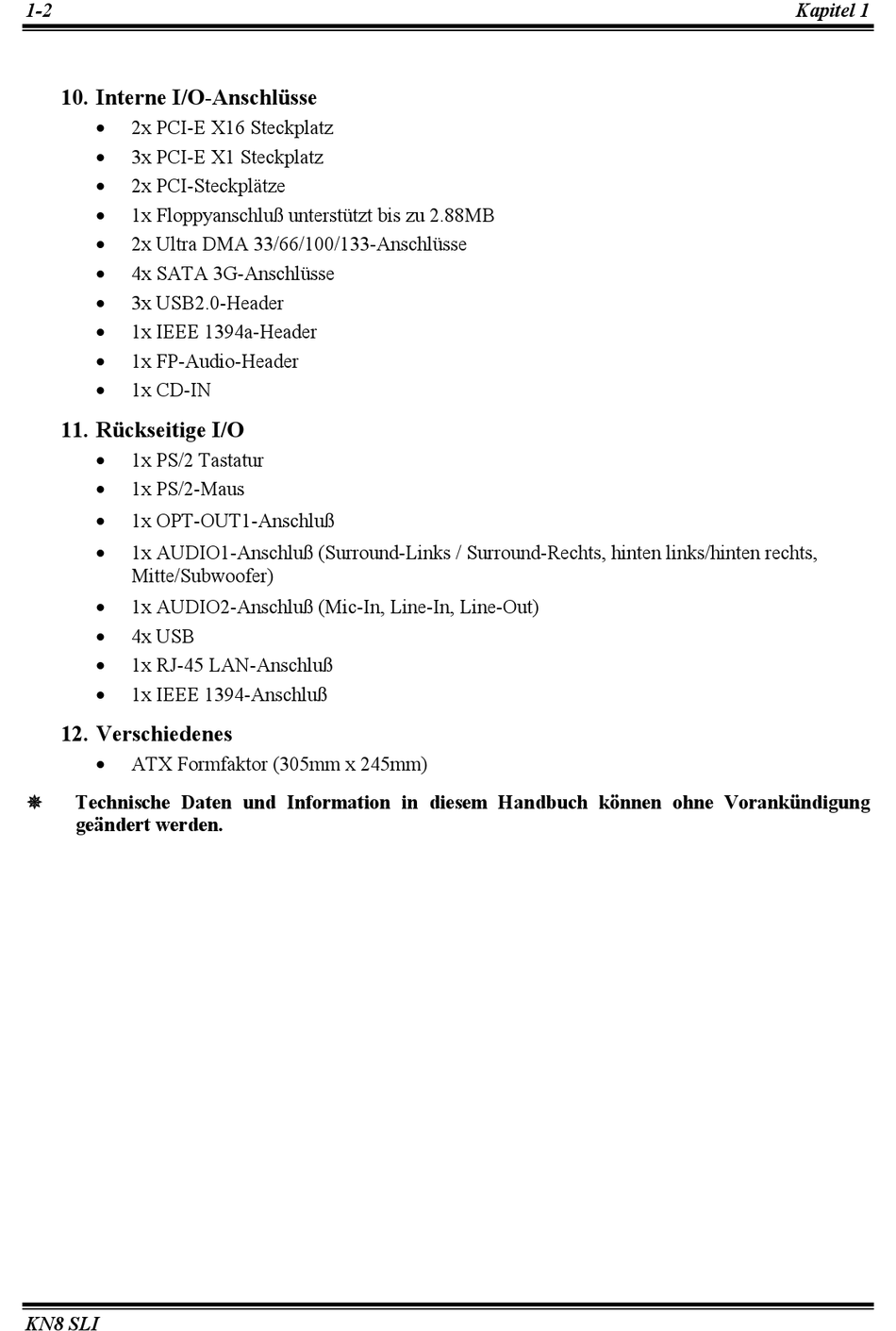

Abit KN8 SLI Handbuch Seite 6

1-2
10. Interne I/O-Anschlüsse
•
2x PCI-E X16 Steckplatz
•
3x PCI-E X1 Steckplatz
•
2x PCI-Steckplätze
•
1x Floppyanschluß unterstützt bis zu 2.88MB
•
2x Ultra DMA 33/66/100/133-Anschlüsse
•
4x SATA 3G-Anschlüsse
•
3x USB2.0-Header
•
1x IEEE 1394a-Header
•
1x FP-Audio-Header
•
1x CD-IN
11. Rückseitige I/O
•
1x PS/2 Tastatur
•
1x PS/2-Maus
•
1x OPT-OUT1-Anschluß
•
1x AUDIO1-Anschluß (Surround-Links / Surround-Rechts, hinten links/hinten rechts,
Mitte/Subwoofer)
•
1x AUDIO2-Anschluß (Mic-In, Line-In, Line-Out)
•
4x USB
•
1x RJ-45 LAN-Anschluß
•
1x IEEE 1394-Anschluß
12. Verschiedenes
•
ATX Formfaktor (305mm x 245mm)
! Technische Daten und Information in diesem Handbuch können ohne Vorankündigung
geändert werden.
KN8 SLI
Kapitel 1
