7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

Impuls-/Frequenzausgang
1
_
+
12345

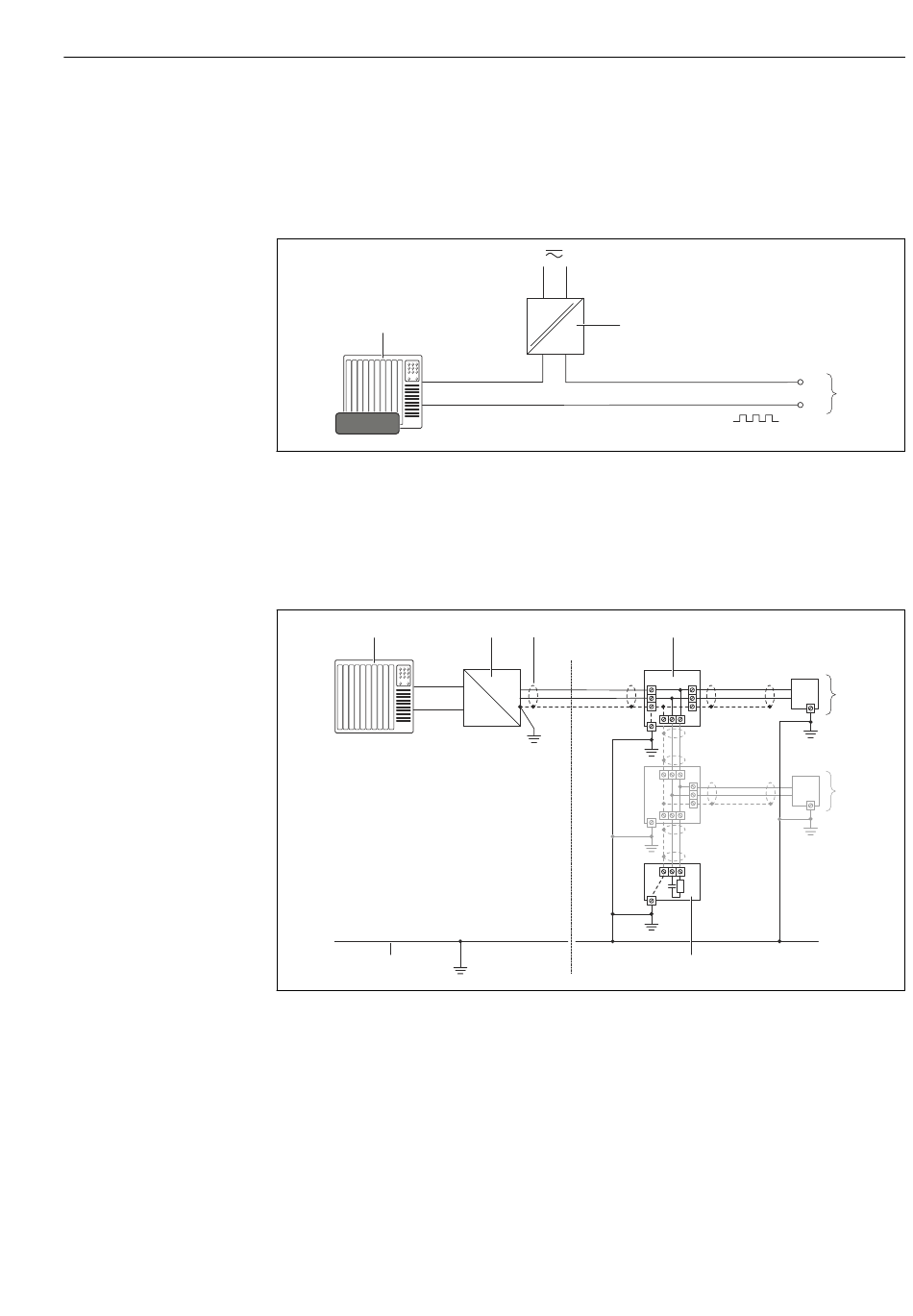

 8 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  127
FOUNDATION Fieldbus
1
8
 9 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
2
–
+
2 3
+
-
6
6
6
6
. -
Elektrischer Anschluss
+
3
–
4
+
5
-
6
+
5
-
6
7
A0016801
A0019004
