Montage
26
1

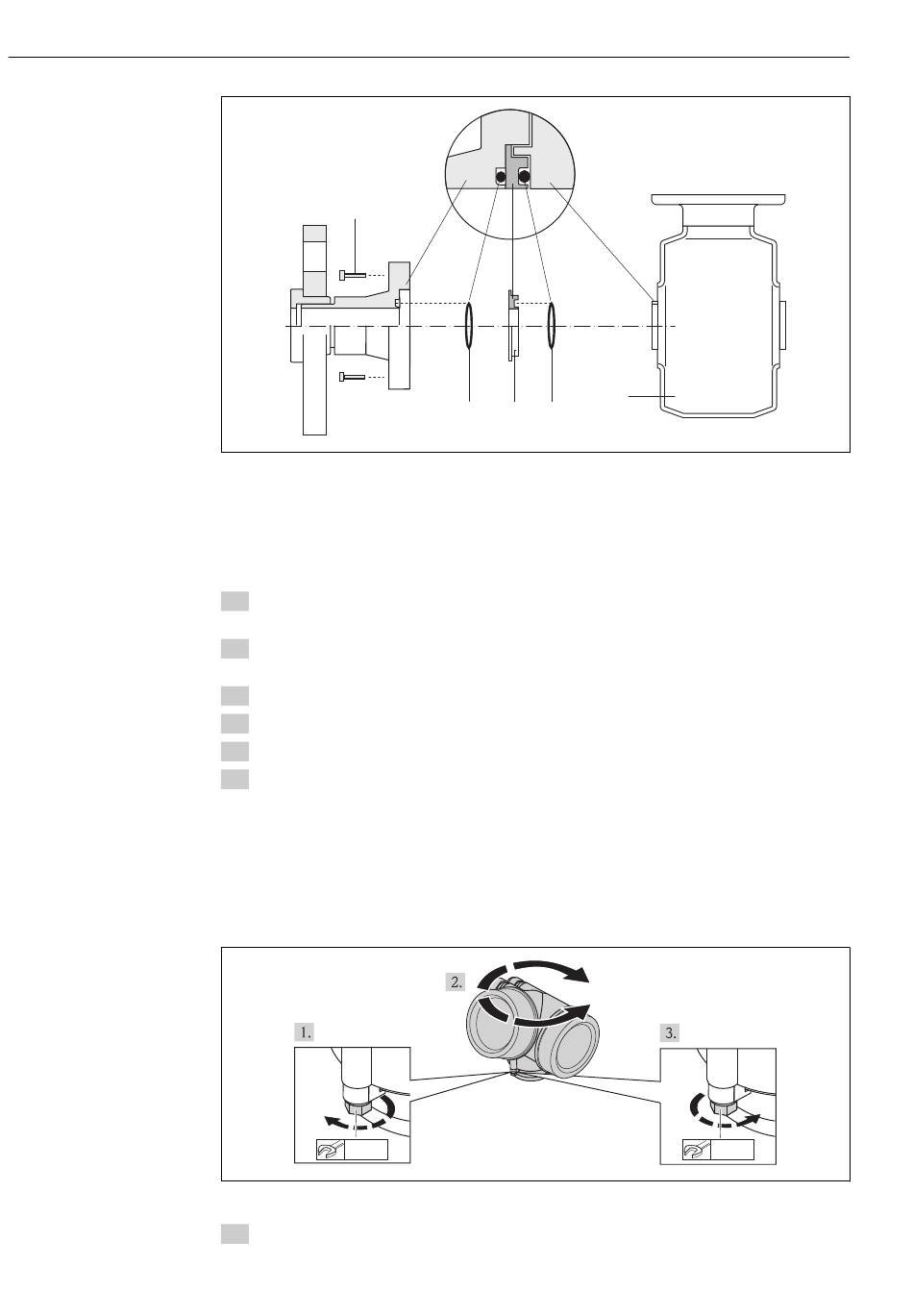

 7 Einbau von Erdungsringen
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4 Messaufnehmer
1. 4 oder 6 Sechskantschrauben (1) lösen und Prozessanschluss vom Messaufnehmer
(4) entfernen.
2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan-
schluss entfernen.
3. Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4. Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
5. Zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings einlegen.
6. Prozessanschluss wieder auf den Messaufnehmer montieren. Dabei unbedingt die
max. Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten:
7 Nm (5,2 lbf ft)
6.2.4 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern kann das Messum-
formergehäuse gedreht werden.
8 mm
1. Befestigungsschraube lösen.
Proline Promag H 200 FOUNDATION Fieldbus
4
2 3 2
max. 350°
A0002651
8 mm
A0013713
