Bedienphilosophie

Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet
(Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner-
halb des Gerätelebenszyklus.
8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige
8.3.1

Betriebsanzeige

1
2
X X X X X X X X X
1120.50
4
5

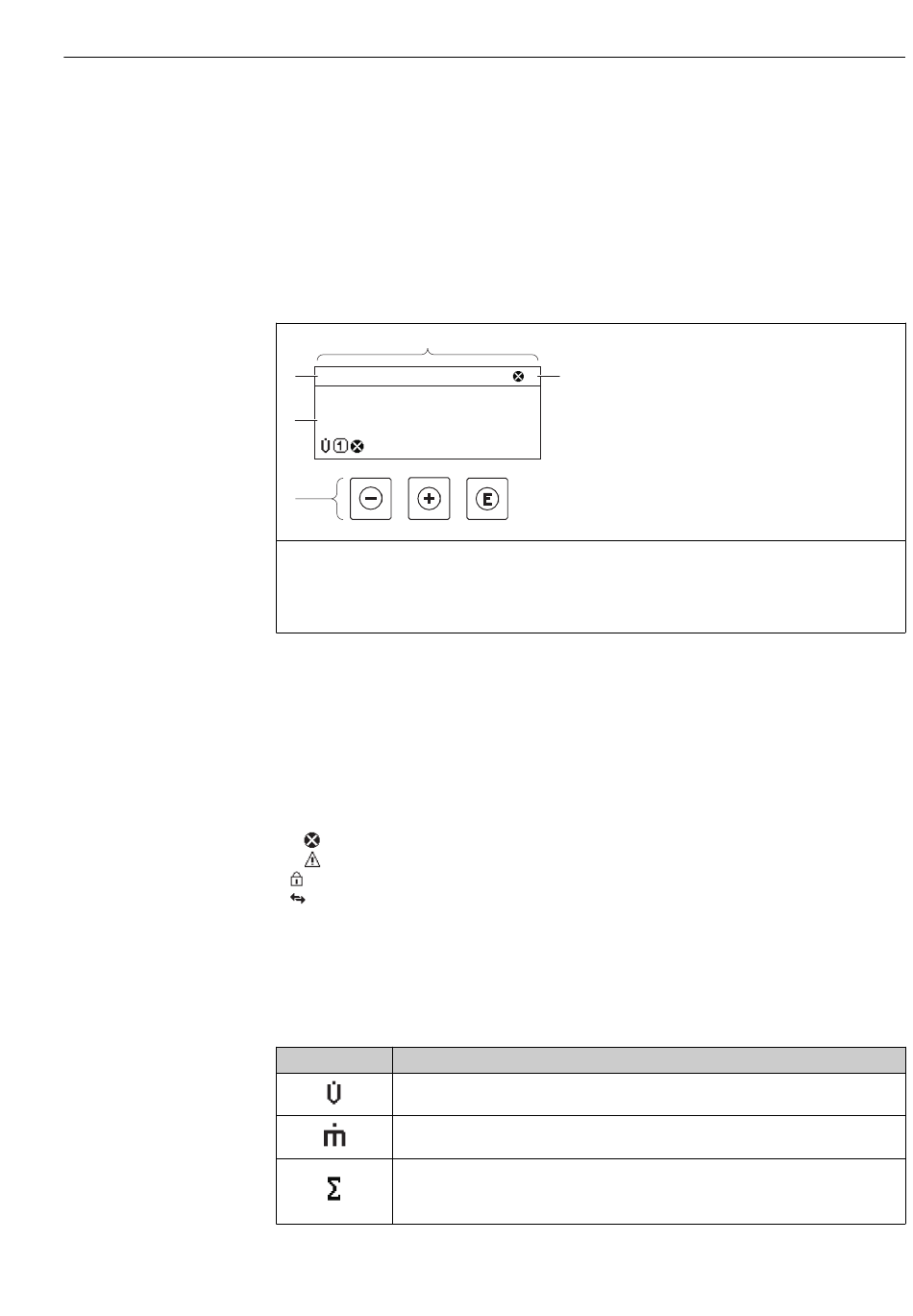

1 Betriebsanzeige
2 Messstellenbezeichnung
3

Statusbereich

4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  43
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  93
– F: Ausfall
– C: Funktionskontrolle
– S: Außerhalb der Spezifikation
– M: Wartungsbedarf
• Diagnoseverhalten →  94
– : Alarm
– : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunkation (Kommunikation via Fernbedienung ist aktiv)

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgrößen
Symbol Bedeutung
Volumenfluss
Massefluss
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
F
3
l/h
Bedienungsmöglichkeiten
