iTEMP TMT142
5
Elektrischer Anschluss
5.1
Anschlussbedingungen
VORSICHT
L
Elektronik kann zerstört werden
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann
zur Zerstörung von Teilen der Elektronik führen.
‣
Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung beachten. Bei Fragen Lieferanten kontaktieren.
‣
Display-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elektronik füh-
ren.
HINWEIS
Schraubklemmen nicht zu fest anziehen, um eine Beschädigung des Transmitters zu ver-
meiden.
‣
Maximales Drehmoment = 1 Nm (³⁄₄ lbf ft).
2.
1.
3 mm

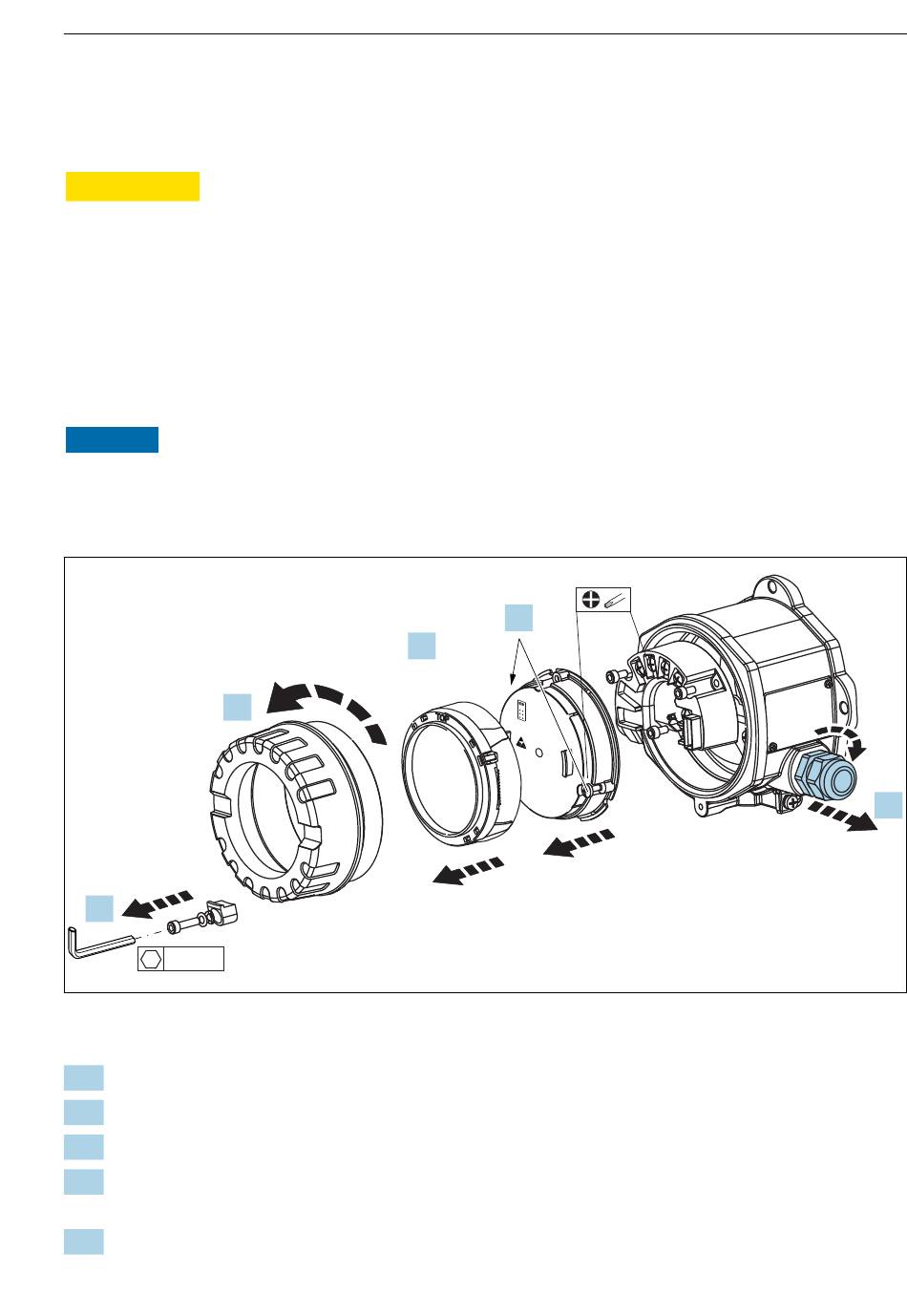

Generelle Vorgehensweise für den Klemmenanschluss:
1.
Deckelkralle lösen.
2.
Den Gehäusedeckel zusammen mit dem O-Ring abschrauben.
3.
Das Display-Modul von der Elektronikeinheit abziehen.
4.
Die zwei Befestigungsschrauben der Elektronikeinheit lösen und diese anschließend
vom Gehäuse abziehen.
5.
Die seitlichen Kabelverschraubungen am Gerät öffnen.
Endress+Hauser
4.
3.
Elektrischer Anschluss
5.
A0041651
11
