So schliessen Sie ein JDB1610-Modul an:
1. Verdrahten Sie das Gerät gemäß dem Anschlussplan (siehe Abb. 1).
2. Schließen Sie evtl. weitere Geräte an den SA-Bus an.
3. Schalten Sie alle Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen.
Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB1610 am Ende des SA-Bus
befindet, sollten Sie den End-of-Line-Schalter zur Busterminierung setzen (siehe auch Abb. 3).
4. Stellen Sie die Geräte-(Bus-)Adresse am 8-poligen DIP-Schalter auf der Vorderseite des Moduls ein
(zulässiger Adress-Bereich zwischen 128 und 254), siehe Erforderliche Hardware-Einstellungen.
5. Schalten Sie die Versorgungsspannung für das JDB1610 ein.
6. Sobald der Regler NCE/FEC/FAC das Modul auf dem SA-Bus erkannt hat, wird die Konfiguration in
das Modul geladen, sofern der Regler bereits mit Hilfe des CCT-Tools in Betrieb genommen wurde.
So schließen Sie ein JDB1620-Türmodul an ein JDB1610 an:
1. Verwenden Sie das USB Kabel vom Typ A-B (3m oder 5m für JDB1620).
2. Falls mehrere I/O-Module und Türmodule eingebaut sind, vergewissern Sie sich, dass jeweils die
richtigen Geräte miteinander verbunden werden.
3. Nachdem die Geräte miteinander verbunden wurden, sind die Kabel zugentlastet zu fixieren, um
dauerhaft einen zuverlässigen Kontakt zwischen Hutschienen- und Türmodulen herzustellen.
BI 2
BI 1
USB (A)
BUS to
front panel
BI 9
BI 10

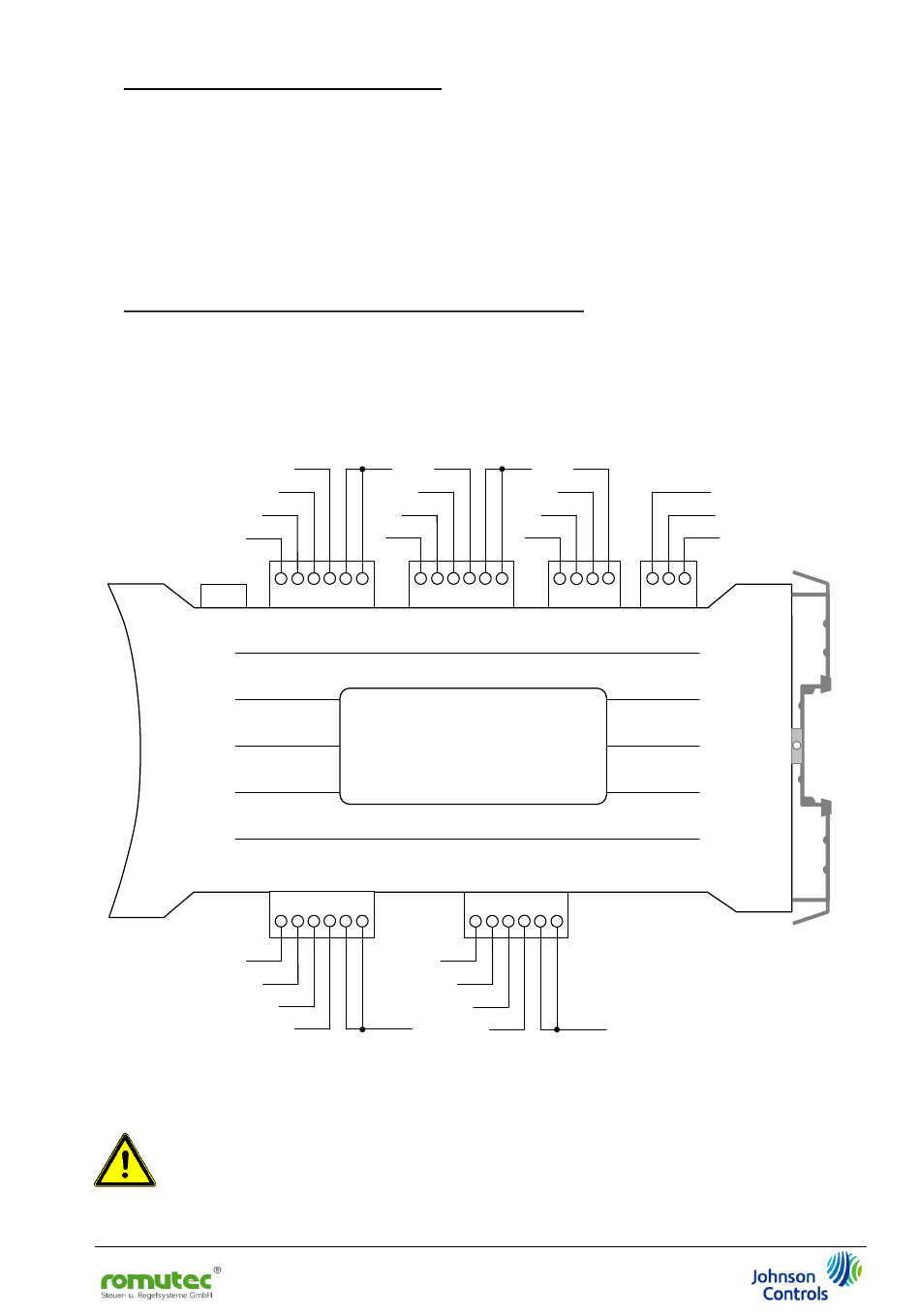

Abb. 1: Anschlussplan des Moduls JDB1610
Beachten Sie: Die SHLD-Klemme (Shld.: Shield = Schirm) am SA-Bus stellt keine elektrisch
geerdete Masse-Verbindung dar. Sie ist lediglich vorgesehen, um den Schirm des von Gerät
zu Gerät durchzuschleifenden Buskabels aufzulegen.
BI 4
BI Com
BI 8
BI 3
BI 7
BI 6
BI 5
5
1
2
3
4
6
11
12
13
JDB1610
74
75
71
72
73
76
BI 13
BI 11
BI 12
BI Com
Anleitung JDB1630 DE_2.1
Seite 3
BI Com
Net +
Net -
I-Gnd
Shld.
14
15
34
16
31
32
33
85
81
82
83
84
86
BI 14
BI 15
BI 16
BI Com
24~ VAC
Com
LT
36
35
37
