Bitte beachten!
Die Definition der Auswertung des externen Alarmkontaktes (ALARM) bleibt von die-
ser Auswahl unbeeinflusst, diese erfolgt separat in der Spalte „ALARM".
Wenn Sie „ON" gewählt haben, muss, wie folgend beschrieben, ein zu überwachen-
der Bildbereich definiert werden, sonst erfolgt keine Bewegungserkennung.
4. Gehen Sie mit der Taste „ " in die Spalte „AREA", „SETUP" erscheint hinterlegt, und
drücken Sie die Taste „ENTER".
5. Sie sehen das Einstellfeld für die Bewegungserkennung, dahinter das aktuelle Kame-
rabild (siehe Bild 1).
6. Jetzt können Sie mit den folgend beschriebenen Tasten den zu überwachenden Bild-
bereich festlegen. Dafür definierte Bildfelder erscheinen transparent, der nicht über-
wachte Bereich ist rot dargestellt.
▲ bzw. ▼
- Eine Zeile höher bzw. tiefer
bzw.
- Eine Spalte nach rechts bzw. links
–
- Alle Bildfelder aktiv
+
- Alle Bildfelder inaktiv
Enter
- Aktueller Bildpunkt aktiv/inaktiv (zum Wechsel jeweils 2 x drücken)
Anzeige von
bewegten
Bildteilen
Cursor

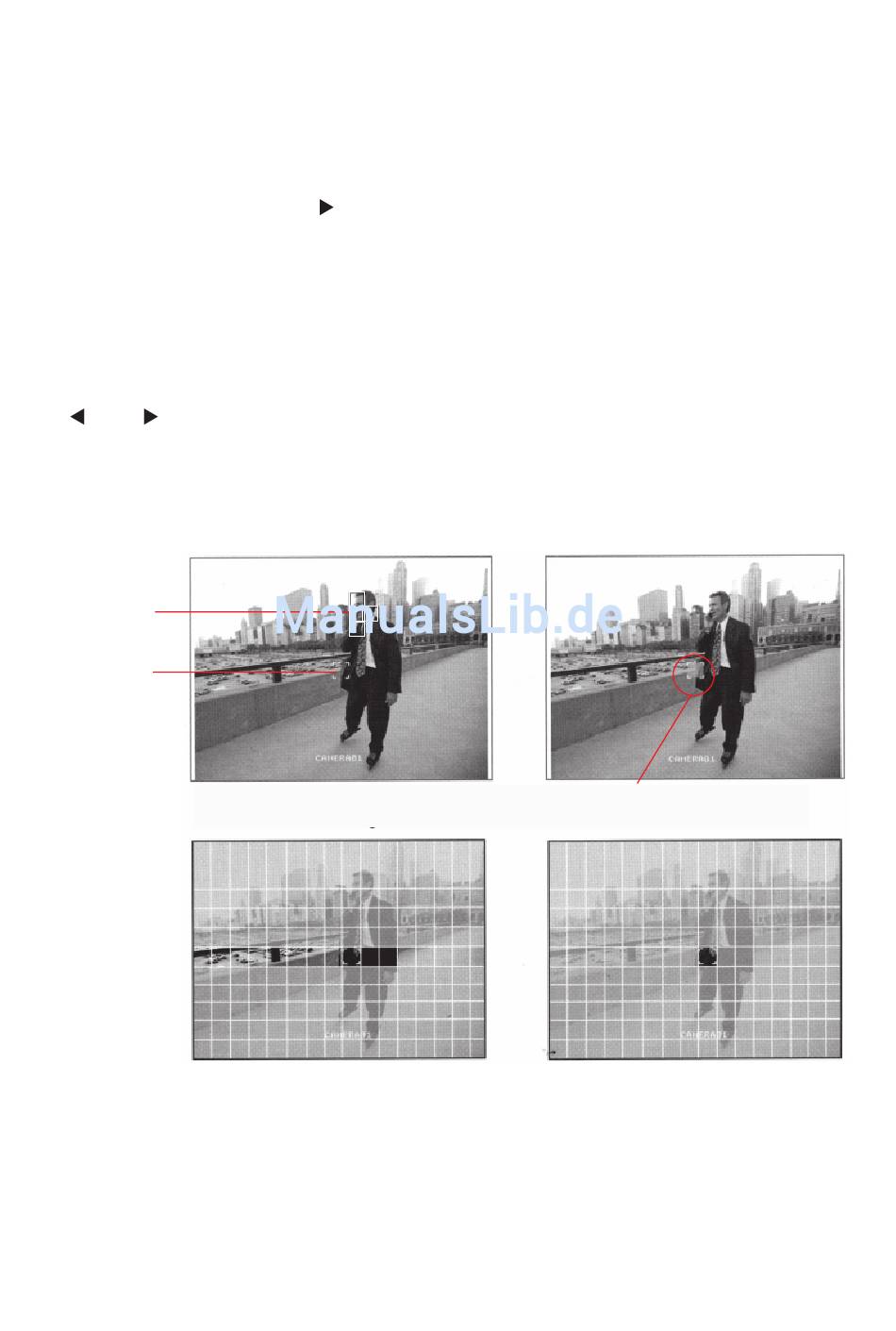

Bild 1: Grundeinstellung: das
gesamte Bild wird überwacht
Bild 3: Hier ist eine Zeile defi-
niert, nur dieser Bildbereich
wird überwacht
Erfolgt jetzt eine Bewegung in den definierten Feldern, erscheinen diese mit einem
dünnen weißen Rahmen (siehe Bild 1). So kann man sehr genau durch einen Bewe-
gungstest die zu überwachenden Bereiche im Realbild auswählen.
In den Bildern 2 bis 4 sind Beispiele für die verschiedenen Auswahlmöglichkeiten zu
sehen. Es sind auch mehrere getrennte Bildbereiche gleichzeitig definierbar.
Bild 2: Ein Bildfeld wird von der
Überwachung ausgenommen
Bild 4: Hier ist ein einziges Bild-
feld definiert, nur dieser Bildbe-
reich wird überwacht
