Inhaltszusammenfassung für elv 4CH DVR
- Seite 1 Bitte lesen Sie diese Bedienungsanleitung, bevor Sie den Rekorder in Betrieb nehmen. Technische Änderungen sind ohne Vorankündigung vorbehalten. 4/8/16CH DVR Bedienungsanleitung...
- Seite 2 Hinweise VORSICHT: Um Stromschlägen vorzubeugen, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit aus. Betreiben Sie dieses Gerät nur mit der auf dem Typenschild angegebenen Stromversorgung. Der Hersteller haftet nicht für Schäden durch unsachgemäße Verwendung, selbst wenn der Hersteller auf die Möglichkeit solcher Schäden hingewiesen wurde.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1.1 Spezifikationen ........................................5 1.2 Vorderseite ........................................6 1.3 Rückseite Erklärung ......................................6 1.3.1 Rückseite Anschlüsse ....................................6 1.4 Fernbedienung ........................................8 1.5 Mauskontrolle ........................................8 1.5.1 Maus anschließen ....................................8 1.5.2 Mausbenutzung ....................................... 8 Grundfunktionen Beschreibung ................................... 10 2.1 EIN/AUS .......................................... - Seite 4 5.1.3 Protokoll Information ....................................31 5.1.4 Netzwerkinformation ....................................31 5.1.5 Online User ......................................32 5.1.6 Manual Alarm (nur 16 Ch.) ..................................32 5.1.7 Disk Manager ......................................32 5.1.8 Upgrade ......................................... 32 5.1.9 Logoff ........................................32 Remote (Fernzugriff) ......................................34 6.1 Remote Verbindung mit dem DVR..................................34 6.1.1 Verbidung über LAN ....................................
-
Seite 5: Spezifikationen
Spezifikationen KOMPRESSIONSFORMAT Standard H.264 Kompression, beste Qualität mit weniger Speicherplatzverwendung LIVE Videoüberwachung Mit HDMI Ausgang Mit HD VGA Ausgang Mit Livebild Ausblendung Aufnahmestatus Anzeige USB Mausunterstüzung Aufnahmemedien Unterstüzung bis zu 1 SATA HDD für Videoaufnahmen, mit Ringspeicher Sicherung USB 2.0 Unterstüzung (USB-Stick) Unterstüzt externen SATA DVD Brenner Remote Netzwerkspeicherung im AVI Format Aufnahme und Wiedergabe... -
Seite 6: Vorderseite

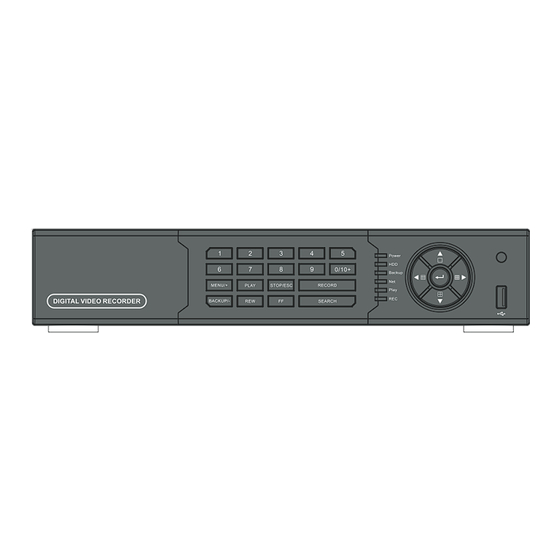

Unterstützt CMS (für bis zu max. 128 DVR) 1.2 Vorderseite 1. DVR Vorderseite: Vorderseite für 4/8-ch DVR Name Beschreibung 1. Manuelle Aufnahme Search 1. Suche 1. + Wertänderung in Menü +/Menu 1. Menüeingang aus Live-view 1. - Wertänderung in Menü -/Backup 1. -
Seite 7: Power Input
Name Beschreibung VGA port VGA Monitorausgang HDMI port HDMI Monitorausgang Netzwerkanschluss Mausanschluss Com und GND Com-Anschluss und Masse Audio in 4 CH Audio Eingang POWER INPUT DC12V 8-Kanal Version: Name Beschreibung Video out Monitoranschluss Spot out Spot-Monitor Anschluss (BNC) AUX, nur Videoanzeige, kein Menü Audio out Audio Ausgang Video in... -
Seite 8: Fernbedienung
1.4 Fernbedienung Setzen Sie erstmal 2x AAA Batterien ein wie folgt: 1: Öffnen Sie Deckel von Fernbedienung auf der Hinterseite 2: Setzen Sie die Batterien ein und beachten Sie die + und - Polung Hinweis: Wenn die Fernbedienung nicht funktioniert, prüfen Sie folgendes: 1. - Seite 9 Virtuelle Tastatur Manche Einstellungen können Sie auch mit dem Scrollrad ändern. (z.B. Zeit…). Bewegen Sie den Kursor zu der Stelle, welche Sie ändern möchten und scrollen Sie mit dem Mausrad. Im Wiedergabemodus: Linksklick ruft die Optionen auf. Rechtsklick zurück zur Live-Ansicht. Im Sicherungsmodus: Linksklick ruft die Optionen auf.
-
Seite 10: Grundfunktionen Beschreibung
Grundfunktionen Beschreibung 2.1 EIN/AUS Bevor Sie den DVR an den Strom anschließen prüfen Sie ob alles ordnungsgemäß angeschlossen ist. 2.1.1 Einschalten 1: Schließen Sie das Netzteil an den Strom und verbinden diesen mit dem DVR. 2: DVR startet und die Power LED leuchtet grün. 3: Vor dem Start öffnet sich der Installtionsassistent als Pop up mit Informationen die Sie ändern können. -
Seite 11: Live Ansicht
2.3 Live Ansicht Symbolerklärung in der Live Ansicht: Symbol Bedeutung Symbol Bedeutung grün Manuelle oder Zeitaufnahme Alarm Aufnahme Figuren- gelb Bewegungserkennung Aufnahme Bewegungserkennung Symbol 2.3.1 Live Wiedergabe Klicken Sie den Knopf um den Wiedergabemodus zu starten. Live Wiedergabe Symbolbedeutungen: Play/Pause = Start/Pause Stop = Stop FF/rewind = vorwärts/rückwärts Screen Mode = Bildmodus... -
Seite 12: Hauptmenü Einstellungen
Hauptmenü Einstellungen Mit Klick auf die rechte Maustaste rufen Sie die Kontroll-Leise auf Single Vollbild je Kanal Multi 4ch:1/4, 8ch:1/4/9, 16ch:1/4/9/16 E-Zoom Live/playback digital zoom x2 Audio Audio-Kanal Setup + Lautstärke PTZ Kontrollmenü Aufnahme Manuelle Aufnahme Wiedergabe Wiedergabe der aktuellsten Datei Hauptmenü... -
Seite 13: Datum Und Zeit
2: Hier kann der Benutzer den DVR Namen ändern, DVR ID, Videoformat, max. Anzahl von Netzwerkbenutzern, VGA Auflösung und Sprache Geräte Name: Hier können Sie dem DVR einen Namen vergeben, so dass Sie diesen bei einem Fernzugriff identifizieren können (Remote,CMS) Videoformat: 2 Varianten stehen zur Auswahl;... -
Seite 14: Live Konfiguration
Grundkonfiguration-DST Step2: in this interface, enable daylight saving time, time offset, mode, start & end month/week/date, etc. Step3: click ―default‖ button to resort default setting; click ―apply‖ button to save the setting; click ―exit‖ button to exit current interface. 3.2 Live Konfiguration Live Konfiguration hat 3 Submenüs: Live, Spot und Maskierung 3.2.1 Live Hier können Sie Kameranamen vergeben;... -
Seite 15: Spot
3.2.2 SPOT 1: Eingang in Systemkonfiguration „SETUP― LIVE SPOT; Wenn sie einen zweiten Monitor an den SPOT-Anschluss (BNC) vom DVR angeschlossen haben, können Sie auf dem zweiten Monitor eine Sequenz der Livebilder durchlaufen lassen. Für jeden Kanal kann man eine Verweildauer in Sekunden einstellen und nach dieser Dauer wechselt dann der DVR auf den nächsten Kamerakanal (im Vollbildmodus) live Konfiguration-SPOT 2: Anzeige Modus Auswahl: 1 1 = Vollbild... -
Seite 16: Aufnahmekonfiguration (Hauptmenü / Setup / Aufnahme)
3.3 Aufnahmekonfiguration (Hauptmenü / Setup / Aufnahme) Es gibt 5 Submenüs: Aktivieren, Bit rate, Zeit, Stempel und Überschreiben. 3.3.1 Aktivieren 1: Eingang in Systemkonfiguration Setup Aufnahme Aktivieren; 2: Aktivieren sie die Videoaufnahme in dem Sie beim Kamerakanal einen Haken bei „Aufnahme― setzten, Audio = Audioaufnahme 3: Benutzer kann alle Kanäle mit gleichen Werten einstellen, wenn man einen Haken bei ―Alles‖... -
Seite 17: Zeit
4CIF@30(25) 4HD1@30(25) 4D1@30(25) 8D1@18(15) or 4D1@30(25)+4CIF30 8CIF@30(25) 8HD1@30(25) (25) 16CIF@30(25) 16HD1@30(25) 16D1@7(6) Parameter Bedeutung Wiederholrate von : 1-30 für NTSC 1-25(für PAL) Rate Resolution Unterstüzt CIF und D1 Quality Aufnahmequalität. Es gibt 6 Qualitätsstüfen: lowest, lower, low, medium, higher and highest. -
Seite 18: Aufnahmezeitpunkt (Zeitsteuerung)
2: Setzen sie einen Haken beim Kamerakanal und Zeitstempel und klicken dann auf Einstellung; mit der Maus können Sie dann den Text mit Kameratitel und die Datums-und Zeitangabe auf eine beliebige Stelle verschieben: Voreinstellung und danach 3: Um alle Kanäle gleichzeitig einstellen zu können klicken Sie auf ―Alles‖, und nehmen dann die Einstellungen vor. 4: Klick auf ―Vorgabe‖... -
Seite 19: Sensor
2: Auswahl und Vorgehensweise für Bewegungserkennung/Aufnahmeeinstellungen sind identisch mit der Beschreibung für o.g. Zeitplan-Einstellungen. Bemerkung: Standard Einstellung = 24h Bewegungserkennung (bitte je nach Wunsch und Bedarf anpassen) 3.4.3 Sensor 1: Eingang in Systemkonfiguration SETUP Zeitplan Sensor 2: Auswahl und vorgehensweise für Bewegungserkennung/Aufnahmeeinstellungen sind identisch mit der Beschreibung für o.g. Zeiteiplan-Einstellungen. -
Seite 20: Bewegung
Alarm Handling 1: Eingang in SystemkonfigurationSETUP Alarm Sensor Alarm Handling 2: Wählen Sie eine Verweildauer für den Alarm, klicken Sie auf die Auslöse-Einstellungen und folgendes Pop Up Fenster öffnet sich: 3: Aktivieren Sie den Summer, dann wird ein Alarmsignal vom DVR ausgelöst(Piep Ton); Vollbild: Wenn ein Alarm ausgelöst wird, dann geht das System in den Vollbildmodus (als Pop up) Zu Alarm-Ausgang: Setzen sie hier einen Haken wenn der Alamausgang aktiviert werden soll. - Seite 21 Bewegung 1: Eingang in Systemkonfiguration SETUP Alarm Bewegung 2: Bewegungsalarm Aktivierung, Einstellung für Verweildauer bedeutet Zeitintervall zwischen 2 erkannten Bewgungen. Wenn zwischen diesen 2 Bewegungen noch Bewegung stattfindet, wird dies dann ignoriert. Klick auf Ausloesen öffnet ein neues Fenster mit den Einstellungen. 3: Alle Einstellungen und Vorgehensweisen für Bewegungs-Auslöser sind identisch mit den Sensoreinstellungen/Alarmhandling.
-
Seite 22: Signalverlust
2 :Einstellungen für Alarmzeitsteuerung sind identisch mit Einstellungen für den Zeitplan (s. Zeitplan/Kalender 3.4.1) 3.5.3 Signalverlust 1: Eingang in Systemkonfiguration SETUP Alarm Signalverlust 2: Einstellungen für Videoverlust sind identisch mit Einstellungen für Alarmhandling (siehe Kapitel 3.5.1) 3: Wenn Sie einen Haken bei ―Alles‖ setzen, können Sie die gleichen Einstellungen für alle Kanäle vornehmen. 3.5.4 Anderer Alarm 1: Eingang in Systemtemkonfiguration SETUP ... -
Seite 23: Netzwerkkonfiguration
2: Hier kann man man den Summer aktivieren und die Summer-Dauer in Sekunden einstellen. 3.6 Netzwerkkonfiguration Netzwerkkonfiguration hat 4 Submenüs: Netzwerk / Sub Stream / E-Mail und Andere Einstellungen. 3.6.1 Netzwerk 1: Eingang in Systemkonfiguration SETUP Netzwerk; 2: HTTP Standardport ist 80. Wenn Sie den Port ändern, muss der User bei der IP Adresseneingabe im IExplorer (Client) auch diesen geänderten Port eingeben;... -
Seite 24: Netzwerkstream (Sub Stream)
Netzwerkstream (Sub Stream) 1: Eingang in Systemkonfiguration Setup Netzwerk sub stream; 4/8 Ch. DVR 16 Ch. DVR Fig 4-32 Network Konfiguration-sub stream 2: Einstellungen für FPS (Bilder/Sek.), Auflösung, Qualität + Kodierung und max Bitrate (16 Ch. Version) 3: Wenn Sie einen Haken bei „Alles― setzen können Sie die Einstellungen für alle Kanäle gleichzeitig vornehmen (Kopieren) 4: Klick auf ―Vorgabe‖... -
Seite 25: Benutzermanagement Konfiguration
Snap Time Interval(s): User can select snap time interval. “Strongly recommend to use Google mail (gmail)” For Example: SMTP Server: smtp.gmail.com, Port: 465, SSL Check: V, Send Address: alan@gmail.com, Receive Address1: test@yahoo.com Andere Einstellungen ( DDNS – Konfiguration) 1: Aktivieren Sie einen DDNS server: Geben Sie den Benutzernamen, Passwort und Host Domain Name von der registrierten Webseite (z.B. dyndns.org) ein. -
Seite 26: Konfiguration
3.8 P.T.Z Konfiguration P.T.Z Konfiguration hat 2 Submenüs: Serieller Port und Erweitert Serieller Port 1: Eingang in Systemkonfiguration SETUP P.T.Z Konfiguration Serieller Port; 2: Setzen sie einen Haken bei „Aktivieren―; Wählen Sie die Addresse , Baudrate und Protokoll entsprechend den Einstellungen der Speed Dome Kamera. - Seite 27 a. In den Preset Einstellungen klicken Sie auf Einstellung und folgendes Fenster öffnet sich: b. Hier können Sie PTZ Kamera steuern (Schwenken, Neigen, Zoomen etc…); c. Wählen Sie dann die Seriennummer für Speicherposition und geben Sie diesem einen Namen (z.B. Eingangstür). Klicken Sie auf Sichern um die Einstellungen zu speichern, Klick auf Symbol minimiert dieses Fenster, Rechte maustaste ruft das Fenster wieder auf;...
- Seite 28 Tracking 4: Wenn sie im Reiter „Erweitert― im PTZ-Menü auf Einstellung unter „Tracking― klicken öffnet sich folgendes Pop-Up Fenster: a. Hier können Sie auf „Aufnahme Start― klicken, PTZ Kamera steuern und dann wieder auf „Aufnahme Start― klicken und diese gesteuerte Kamerabewegung ist jetzt gespeichert.
-
Seite 29: Aufnahmen, Suche / Wiedergabe Und Sicherung
Aufnahmen, Suche / Wiedergabe und Sicherung Suchkonfiguration hat 3 Submenüs: Zeitsuche, Ereignissuche und Datei Manager. 4.1 Zeitsuche 1: Eingang im Hauptmenü SUCHE 2: Mit Klick auf das weiße Quadrat den Kamerakanal auswählen, die markierten Tage im Kalender bedeuten: Aufnahmen vorhanden. 3: Datum auswählen, Klick auf Suche;... -
Seite 30: Datei Manager
2: Klick auf Suche zeigt die Ergebnisse der Suche.Hier kann man Datum, Kanal, Bewegung, Sensor oder ``Alles`` auswählen. 3: Doppelklick auf das Ergebnis startet die Wiedergabe Hinweis: Bei der Monitorauflösung VGA800*600, kann das OSD-Menü teilweise verdeckt sein. Bitte maximieren. 4.3 Datei Manager 1: Eingang ins Hauptmenü... -
Seite 31: Dvr Management
DVR Management 5.1 Systeminformation (Check System) Systeminformationen haben 5 Submenüs: System, Ereignis, Protokoll, Netzwerk und Online User. 5.1.1 System Information Hir sehen Siehe Hardware Version, MCU Version, Kernel Version, DVR ID usw.: 5.1.2 Ereignisinformation Hier sehen Sie gespeicherte Ereignisinfos: 5.1.3 Protokoll Information Hier sehen Sie gespeicherte Log Informationen: 5.1.4 Netzwerkinformation Hier sehen Sie relevante DVR Netzwerkinformationen:... -
Seite 32: Online User
5.1.5 Online User Hier sehen Sie eine Liste der angemeldeten Online User 5.1.6 Manual Alarm (nur 16 Ch.) Hier sehen Sie aktuelle Einstellungen für Manueller Alarm: 5.1.7 Disk Manager 1: Eingang in den Disk manager : Hinweis: Bitte formatieren Sie die HDD Festplatte bevor Sie Aufnahmen starten. 2: Klick auf Refresh aktualisiert die Ansicht 3: Wenn Sie die HDD formatieren möchten, klicken Sie auf die HDD und dann betätigen Sie die „Formatieren―-Taste Hinweis: Alle Daten werden bei der Formatieung gelöscht... -
Seite 34: Remote (Fernzugriff)
Remote (Fernzugriff) 6.1 Remote Verbindung mit dem DVR Voraussetzung für einen Remote Zugriff ist, dass der DVR mit dem Netzwerk/Internet verbunden ist und der Server im Netzwerk eingerichtet und eingeschaltet ist. Der DVR unterstüzt den Browser Internet Explorer von Windows. Daher ist es nicht nötig eine Software zu installieren. 6.1.1 Verbidung über LAN 1: Stellen Sie ein: IP Addresse, Subnet, Gateway. -
Seite 35: Remote Live Fenster Sieht Wie Folgt Aus
6.2 Remote Live Fenster sieht wie folgt aus: Symbole, Funktionen und Definitionen: Kanal Indikator Ansichten- Modus Lautstärke Schnappschuss Start Aufnahme Wiedergabe Master/sub Stream Farbeinstellungen PTZ Kontrole Status Hinweis: Klicken Sie auf und die manuelle Aufnahme wird gestartet. Aufnahmen werden dann auf dem lokalen PC geschpeichert. Display Modus: Klick an Symbol ruft dieses Fenster auf:... - Seite 36 Fig 7-5 Multi-picture snap Farbeinstellungen: Hier könne n Sie die Farbeinstellungen vom Kamerabild ändern Symbole Beschreibung Helligkeitseinstellung Farbeinstellung Farbtemperatureinstellung Farbtoneinstellung Werrkseinstellung Einstellungen speichern PTZ Kontrolle Schließen Sie Speed Dome via RS485 an, stellen Sie das Protokoll und die Baudrate richtig ein. Mit den Kontrollbuttons könne Sie PTZ-Funktionen ausführen und die steuerbare Kamera (PTZ / SPEED DOME) steuern.
-
Seite 37: Remote Wiedergabe & Sicherung
6.3 Remote Wiedergabe & Sicherung 6.3.1 Remote Wiedergabe Mit einem Klick auf öffnet sich der Wiedergabe-Player Wählen Sie das Aufnahmedatum und den Kanal aus; mit Doppelklick auf Eintrag starten Sie die Wiedergabe. DVR Unterst zt Remote Zeitsuche, Ereignissuche und Dateimanagement. Zeitsuche: 1: Eingang in Searchtime search;... - Seite 38 Ereignissuche: 1: Eingang in SearchEvent search; 2: Klicken Sie auf ein markiertes Datum und wählen Sie den Kanal und den Ereignis Typ aus: Bewegung oder Sensor, Klicken Sie auf ―search‖ 3: Ereignise werden in der Tabelle gezeigt, mit Doppelklick auf das Ereignis in der Tabelle starten Sie die Wiedergabe Dateimanagement 1: Eingang in Searchfile management;...
-
Seite 39: Remote Sicherung
Sperren: wählen Sie die Datei und klicken Sie auf ―Lock‖ , Datei ist jetzt gegen löschen oder überschreiben gesichert Entsperren: Wählen sie die Datei aus und klicken Sie auf ―Unlock‖ , die Datei ist jetzt frei für löschen oder überschreiben. Löschen: wählen Sie die entsperrte Datei aus und Klicken Sie auf Delete 6.3.2 Remote Sicherung Klick auf Backup, Eingang in backup interface:... -
Seite 40: Remote Systemkonfiguration
6.4 Remote Systemkonfiguration Folgende Konfigurationen können Sie via Remote ändern: Basic, Live , Record, Schedule, Alarm, Network, PTZ und user. Wählen Sie zuerst im Menü links die Funktionen aus und stellen dann die Werte ein. Mit Klick auf Config gelangen Sie in das folgende Menü: Fig 7-13 remote menu setup Submenü... -
Seite 41: Mobile Überwachung
Mobile Überwachung Der DVR unterst zt die mobile Überwachung über iPhone, Um die Mobile Überwachung benutzen zu können, müssen Sie den Netzwerk Service im DVR aktivieren (s. Netzwerkkonfiguration). 7.1 Zugriff über iPhone Der DVR unterst zt momentan iPhone os2.2 oder höher. Wenn Ihre iPhone Firmware älter ist, aktualisieren Sie bitte Ihr iPhone auf die neueste Firmware. - Seite 42 6: Klick auf System setting öffnet die Systemeinstellungen wo Sie Serveradresse, ID und Passwort eingeben können. Klick auf ``Zurück``speichert die Einstellungen. 7: Klicken Sie auf Live View, Standard Kanal 1 wird gezeigt. Klick auf das Symbol macht einen Snapschuss. 8: Klick auf Image View öffnet die gespeicherten Bilder , mit Klick auf oder können sie blättern.
- Seite 43 Live View : Kanalwechsel : Bild Snapschuss. : PTZ Kontrolle (wenn Kamera und Server PTZ unterstützen) PTZ Kontrole: Symbol Bedeutung Symbol Bedeutung schwenken, neigen Zoom in Zoom out long short heller dunkler Zurück zur Live-Ansicht Bilderansicht Bild 4 Bild 5 Symbol Bedeutung Symbol...
-
Seite 44: Installation Auf Android Os Smartphone
7.2 Installation auf Android OS Smartphone Auf Ihrem Smartphone auf das Google Play Store-Symbol Dann klicken Sie auf Suche-Symbol Typ SUPERLIVEPRO mit Ihrem virtuellen drücken auf der rechten Seite Tastatur und drücken Sie die Eingabetaste Suchergebnis zeigt Klicken Sie auf SUPERLIVEPRO, eine verfügbaren Anwendungen kurze Beschreibung... - Seite 45 Klicken Übernehmen & Das Programm wird auf Ihrem Smartphone DOWNLOAD heruntergeladen, bitte warten Das Programm wird auf Ihrem Die Installation abgeschlossen ist, klicken Smartphone installiert Sie auf Öffnen, um das Programm zu starten,...
- Seite 46 Key DVR IP, den Benutzernamen und das Sie die DVR angeschlossen sind, können Kennwort, wenn Sie das Programm im Sie alle Funktionen des Programms Speicher zu halten wählen REMEMBER SERVER möchten, dann klicken Sie auf LOGIN Haupt-Interface-Beschreibung Item Description Playback Video-Wiedergabe Image Server photo browse...
- Seite 47 Appendix A Q1. Der DVR lässt sich nicht starten? a. Netzteil ist defekt (oder Kabel), tauschen Sie es bitte um. b. Netzteilstärke reicht nicht aus. Schalten Sie den HDD aus und probieren Sie es erneut c. Hardware Problem Q2. Menü ist nicht zu sehen, nur Live Bild ? a.
- Seite 48 Fig7-1 Fig7-2 Q8: Der DVR startet und zeigt nur “Please wait…” A: HDD Kabel ist nicht OK Lösung: Prüfen Sie die HDD Kabel, stecken Sie diese mehrmals EIN und AUS; B: System Check läuft kontinuierlich oder bricht ab. Lösung: Wechseln Sie die HDD oder formatieren Sie es erneut. Q9: Wie kann man das Passwort und Benutzernamen im DVR eingeben? Klicken Sie in das Feld wo Sie das Passwort eingeben sollen, eine kleine virtuelle Tastatur erscheint und dort können Sie mit Mausklicks Nummern und Buchstaben auswählen und eingeben.
-
Seite 49: Kalkulation Für Aufnahmekapazität
Appendix B Kalkulation für Aufnahmekapazität DVR benutzt feste Video Bitrate. Aufnahmekapazität ist abhängig von der Bildqualität und der Bildwiderholungsrate. Benötigter Bildrate Videoformat Auflösung Video Qualität Bit Rate (kbps) Speicherplatz Total(FPS) (MB/Stunde) Highest Higher 768k Medium 512k NTSC 384k Lower 256k Lowest 128k Highest... -
Seite 50: Kapazität
Appendix C Kompatible Geräte Kompatible Speichermedien Getestete, kompatible USB-Laufwerke Marke Kapazität A-DATA 512MB, 1G, 2GB Transcend Kingston Toshiba SanDisk 2. Getestete, kompatible USB CD / DVD-Brenner Marke Modell GH24NS90 3. Kompatible HDD Festplatten Marke Modellnummer Kapazität 1600AAJS FW:00L7A0 160GB 2500AVVS FW:73M8B0 250GB 3200AVVS 320GB... - Seite 51 SV35 Serien 500GB / 1 TB / 2TB ST31000524AS (SATA3) FW:JC4B ST2000DL003 (SATA3) FW:CC32, CC3C HCS5C1050DLE630 TOSHIBA 500GB FW:620 DT01ABA050V DT01ABA100 DT01ACA100...
