Ausbau:

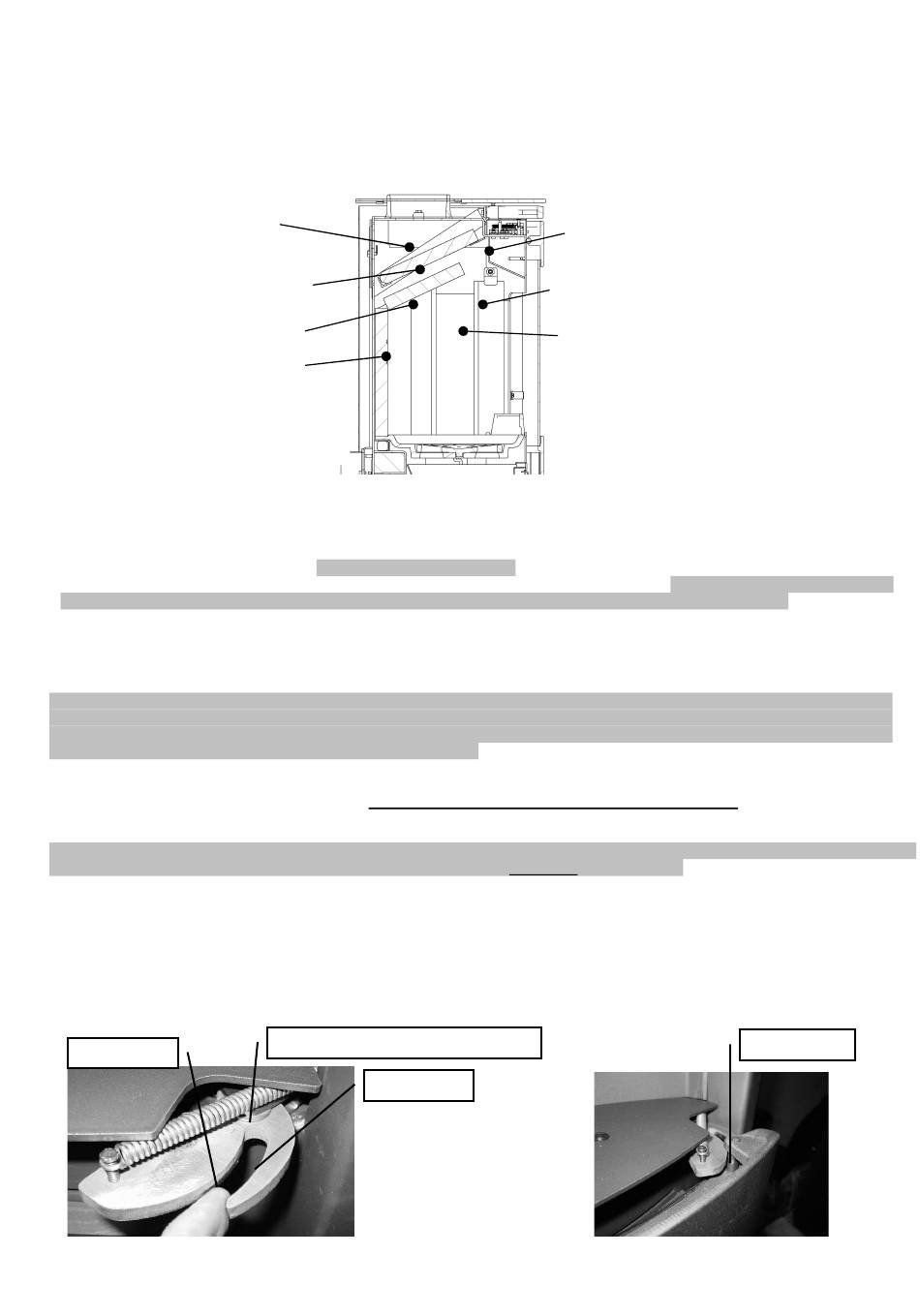

Die Feuerraumplatten sind so konzipiert, dass sie nur lose eingesetzt werden müssen. Zur Reinigung der Rauchgaswege oder zum
Austausch einzelner Platten, nehmen Sie die Platten im Feuerraum vorsichtig in der dargestellten Reihenfolge der folgenden
Abbildung 7 (erst A, dann B, etc.) heraus. Vor dem Entfernen der Platte B2 müssen jeweils die Sechskantmuttern der Haltewinkel
B1 herausgeschraubt und der Haltewinkel entfernt werden. Die Platte F muss an der Vorderseite angehoben, nach vorne
geschoben und anschließend von hinten nach unten herausgenommen werden.
Etwaige Ablagerungen von Ruß und Staub können weggebürstet und abgesaugt werden. Anschließend die Feuerraumplatten
sorgfältig in umgekehrter Reihenfolge wiedereinsetzen. Platten vorsichtig handhaben. Bruchgefahr!
D (1x li. und 1x re.)
Sichtscheibe
Festbrennstoffe erzeugen vor allem in der Anheizphase naturgemäß Ruß. Ein Verschmutzen der Sichtscheibe ist dadurch niemals
völlig zu verhindern und stellt keinen Mangel dar.
Die Verrußung der Sichtscheibe reduziert sich, wenn Sie folgende unverbindliche Tipps beachten:
- der Wert des Kaminförderdruckes von mind. 12 Pa bis. max. 20 Pa darf nicht unter- oder überschritten werden, sonst ist ein
ordnungsgemäßer Betrieb des Gerätes und des Verbrennungsprozesses nicht mehr gegeben. Lassen Sie sich die Einhaltung der
Minimal- bzw. Maximalwerte durch Ihren Schornsteinfeger anhand eines maschinellen Messprotokolls bestätigen.
- Keine feuchten Brennstoffe verwenden! Bei der Verbrennung entsteht auch Wasserdampf, der sich zuerst an der noch kalten
Scheibe zusammen mit Rußpartikeln niederschlägt.
Alle Glasflächen lassen sich mit einem trockenen, weichen Tuch oder mit in Wasser getränktem Küchentuch, eingetaucht in
rückstandsfreier, weicher Holzasche reinigen. Danach wird mit einem sauberen feuchten Küchentuch nachgewischt und
anschließend trockengerieben
Verwenden Sie keine säurehaltigen Reinigungsmittel (z. B. Citrus- oder Essigreiniger), Scheuermittel, Glasreiniger oder andere
lösungsmittelhaltige Reinigungsmittel. Diese greifen Dichtungen und lackierte Oberflächen an. Verwenden Sie keine scheuernden
(Mikrofaser)-Tücher, Topfkratzer oder Scheuermittel. Dadurch bilden sich feinste Haarrisse in der Scheibe, in denen sich
Verbrennungsrückstände einlagern, die nicht mehr entfernbar sind!
Dichtungen
Die Dichtungen des Ofens dürfen beim Reinigen nicht mit Wasser oder Reinigungsmitteln durchtränkt werden und sind daher vor
Flüssigkeiten zu schützen.
Dichtungen an Türen und Glasscheiben unterliegen besonders durch die thermische und mechanische Belastung dem Verschleiß.
Es wird empfohlen, die Dichtungen am Gerät vor jedem Abbrand zu überprüfen, mindestens 1x jährlich durch Ihren Installateur
kontrollieren zu lassen und im Falle von Beschädigung oder Verschleiß umgehend auszutauschen.
Reinigen des Aschekastenraumes
Zur Reinigung den Aschekasten herausziehen und mit einem Staubsauger die Asche auch hinter den Führungsleisten des Kastens
absaugen.
Wartung und Pflege Türmechanismus:
Wenn das Öffnen bzw. Schließen der Tür schwergängig oder Quietschgeräusche hörbar sind, empfehlen wir das leichte Nachfetten
des Verschlussmechanismus. Benutzen Sie dazu bitte ein hitzebeständiges Schmiermittel z.B. Kupfer– oder Grafitpaste.
Gleitfläche
Abb. 8
F
A
E
Abb.7
Aufnahmebolzen Verriegelungsplatte
Gleitfläche
B1 (1x li. und 1x re.)
B2 (1x li. und 1x re.)
C nur bei Karabo Basic (1x li. und 1x re.)
Abb. 9
12
Schließrolle
