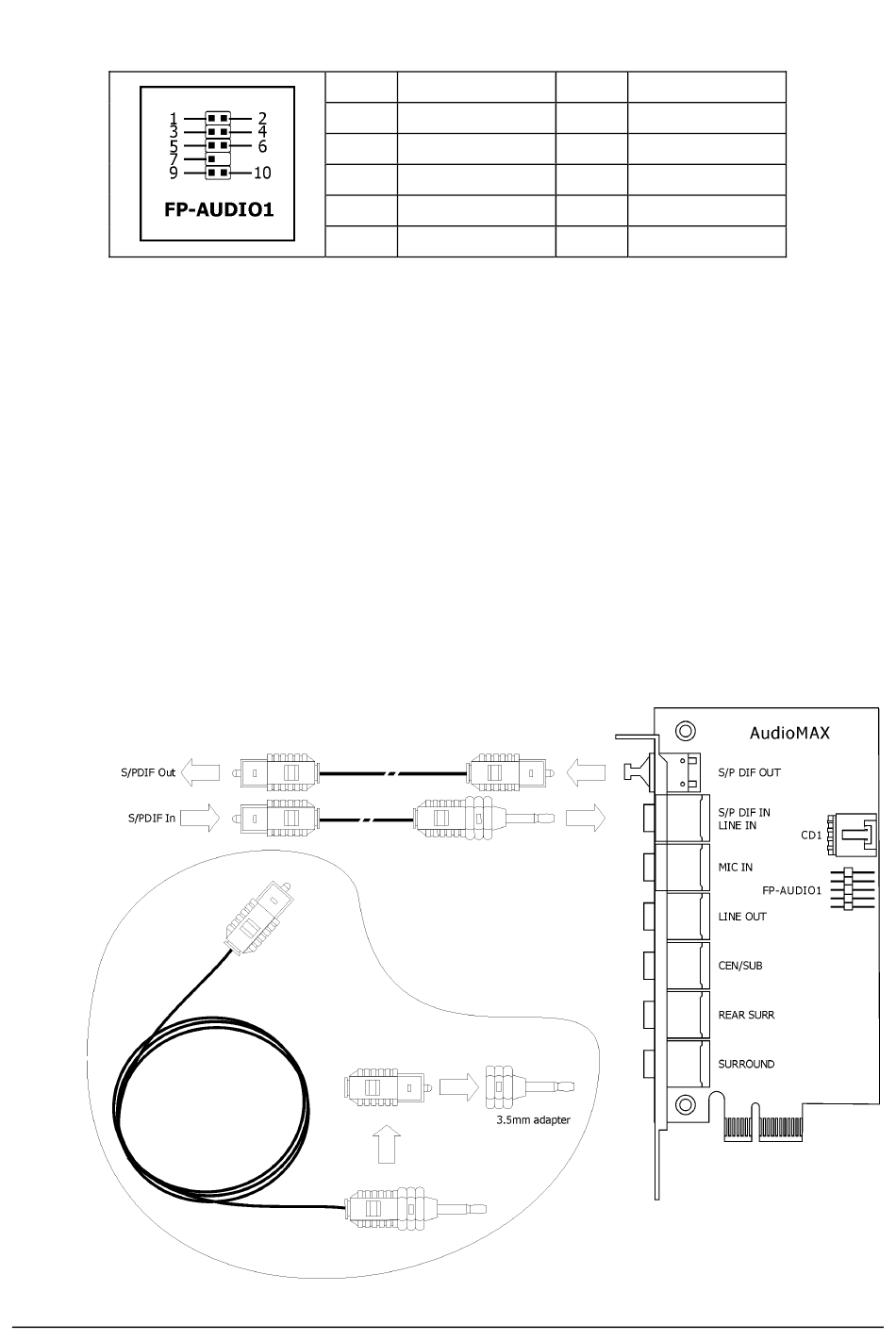

FP-AUDIO1: Dieser Header sorgt für den Audioanschluss an der Frontplatte.
S/PDIF-Anschluss:
Im Motherboard-Zubehör finden Sie eine Audio-Tochterkarte und ein Glasfaserkabel.
•
S/PDIF-Eingang:
1. Entfernen Sie die Gummi-Schutzkappe. Verbinden Sie ein Ende des Glasfaserkabels mit
dem 3,5mm Glasfaser-auf-Stereo-Adapter und stecken Sie den Adapter in die
Eingangsbuchse [Line-In] der Tochterkarte. (Diese Buchse dient entweder als optischer
oder Leitungseingang.)
2. Verbinden Sie das andere Ende des Glasfaserkabels mit der digitalen Ausgangsbuchse
[Digital-Out] (SPDIF-Out) Ihres digitalen Multimedia-Gerätes.
•
S/PDIF-Ausgang:
1. Entfernen Sie die Gummi-Schutzkappe. Stecken Sie ein Ende des Glasfaserkabels in die
Ausgangsbuchse [SPDIF OUT] Buchse der Tochterkarte.
2. Verbinden Sie das andere Ende des Glasfaserkabels mit der digitalen Eingangsbuchse
[Digital-In] (SPDIF-In) Ihres digitalen Multimedia-Gerätes.
2-20
Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung
1
MIC2 L
3
MIC2 R
5
FRO-R
7
F_IO_SEN
9
FRO-L
2
AGND
4
AVCC
6
MIC2_JD
8
10
LINE2_JD
AW8D
