Entnehmen Sie der folgenden Tabelle die Beziehungen zwischen IDE- und SATA-Anschlüssen.
PATA
IDE-Kanal
IDE-Modus
1 Master
IDE1
Primary
Master
Secondary
SATA1
※ Diese Option ist nur verfügbar, wenn das Element [On-Chip SATA] (Onchip Serial
ATA) auf [Combined Mode] (Kombiniert Modus) eingestellt wurde.
-
SATA Mode
Diese Elemente zeigen die verschiedenen Modi für SATA-Anschlüsse an.

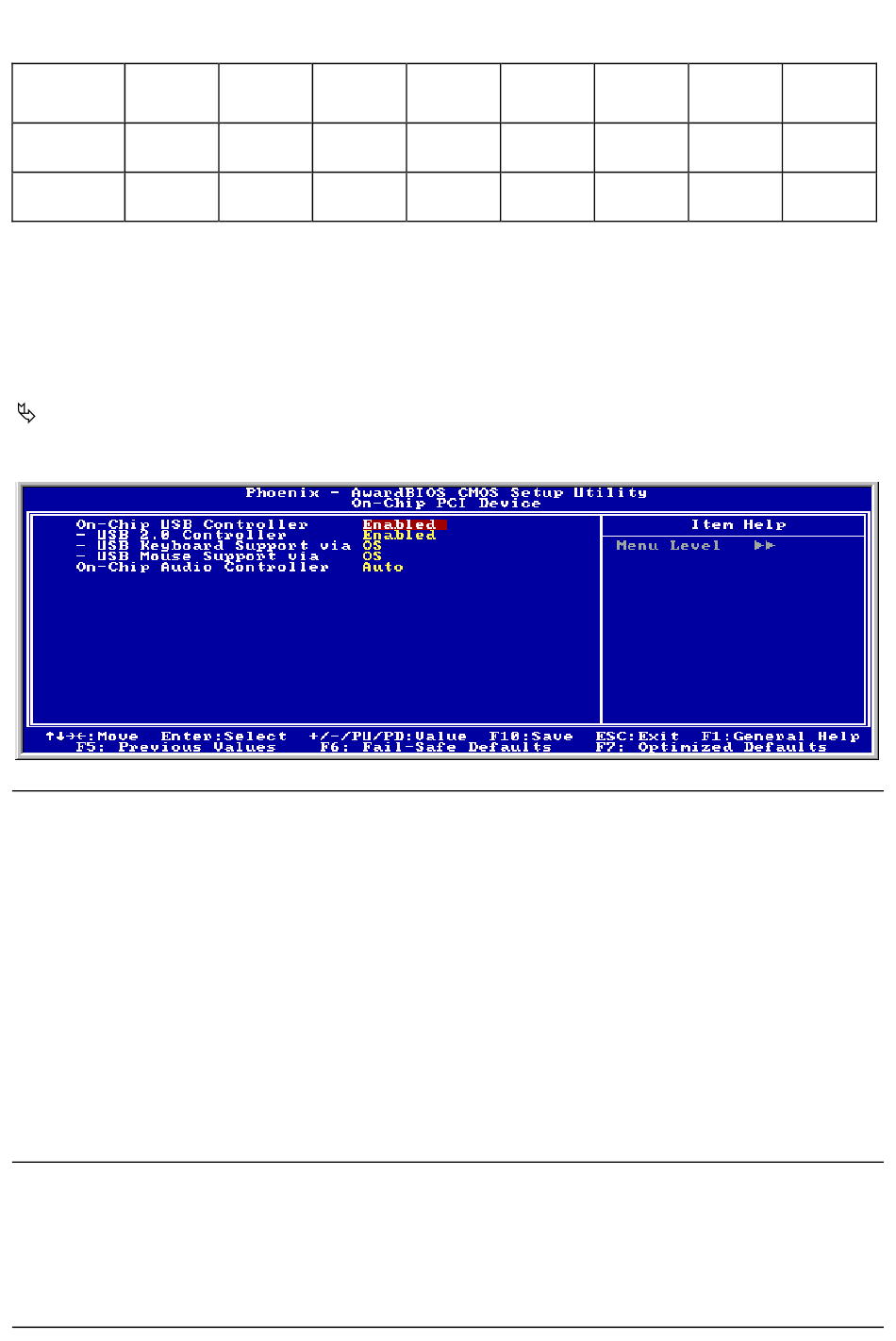

On-Chip PCI Device
Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen:
On-Chip USB Controller
Diese Option aktiviert oder sperrt den USB-controller.
-
USB 2.0 Controller
Diese Option aktiviert oder sperrt den USB 2.0-controller.
-
USB Keyboard Support via
Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS),
die keine USB-Tastatur unterstützen.
-
USB Mouse Support via
Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS),
die keine USB-Maus unterstützen.
On-Chip Audio Controller
Diese Option aktiviert oder sperrt den OnChip-Audiocontroller.
3-22
IDE-Kanal
IDE-Kanal
1 Slave
2 Master
IDE1 Slave
SATA2
IDE1
SATA3
Master
IDE-Kanal
IDE-Kanal
2 Slave
3 Master
SATA4
Kein
IDE1 Slave
Kein
IDE-Kanal
IDE-Kanal
3 Slave
4 Master
Kein
Kein
Kein
Kein
IDE-Kanal
4 Slave
Kein
Kein
