AD4Q AD4Q Quad Channel Receiver
⑧ Symmetrischer XLR-Audioausgang (einer pro Kanal)
• Transformator-symmetrisch
• Zum Anschließen an einen Mikrofon-/Anschluss-Pegeleingang. Output 3 und Output 4 führen AES3-Signale, wenn aktiviert.
⑨ Mikrofon-/Anschluss-Schalter und Masse-Unterbrechungs-Schalter (einer pro Kanal)
• Mikrofon-/Anschluss: Aktiviert ein 30-dB-Dämpfungsglied in der mic-Position.
• Masse-Unterbrechung: Unterbricht die Masseverbindung zwischen Pin 1 des XLR-Steckers und dem Hals des 6,3-mm-Audioausgangs
⑩ 6,3-mm-Audioausgang (einer pro Kanal)
Transformator-symmetrisch
⑪ Koaxialeingänge von Antenne A und Antenne B
HF-Verbindung für Antenne A und Antenne B.
⑫ HF-Kaskadenanschlüsse C und D
Geben das HF-Signal von Antenne A und Antenne B an einen zusätzlichen Empfänger weiter. Im Quadversity-Modus können diese Anschlüsse für zusätzliche
Antenneneingänge verwendet werden.
⑬ LED-Anzeige für Antennen-Biasspannung
• Grün: Antennen-Biasspannung aktiviert
• Rot: Antennenstörung
• Aus: Antennen-Biasspannung deaktiviert
⑭ LED-Anzeige für Quadversity
Leuchtet, wenn der Empfänger für den Quadversity-Modus konfiguriert ist.

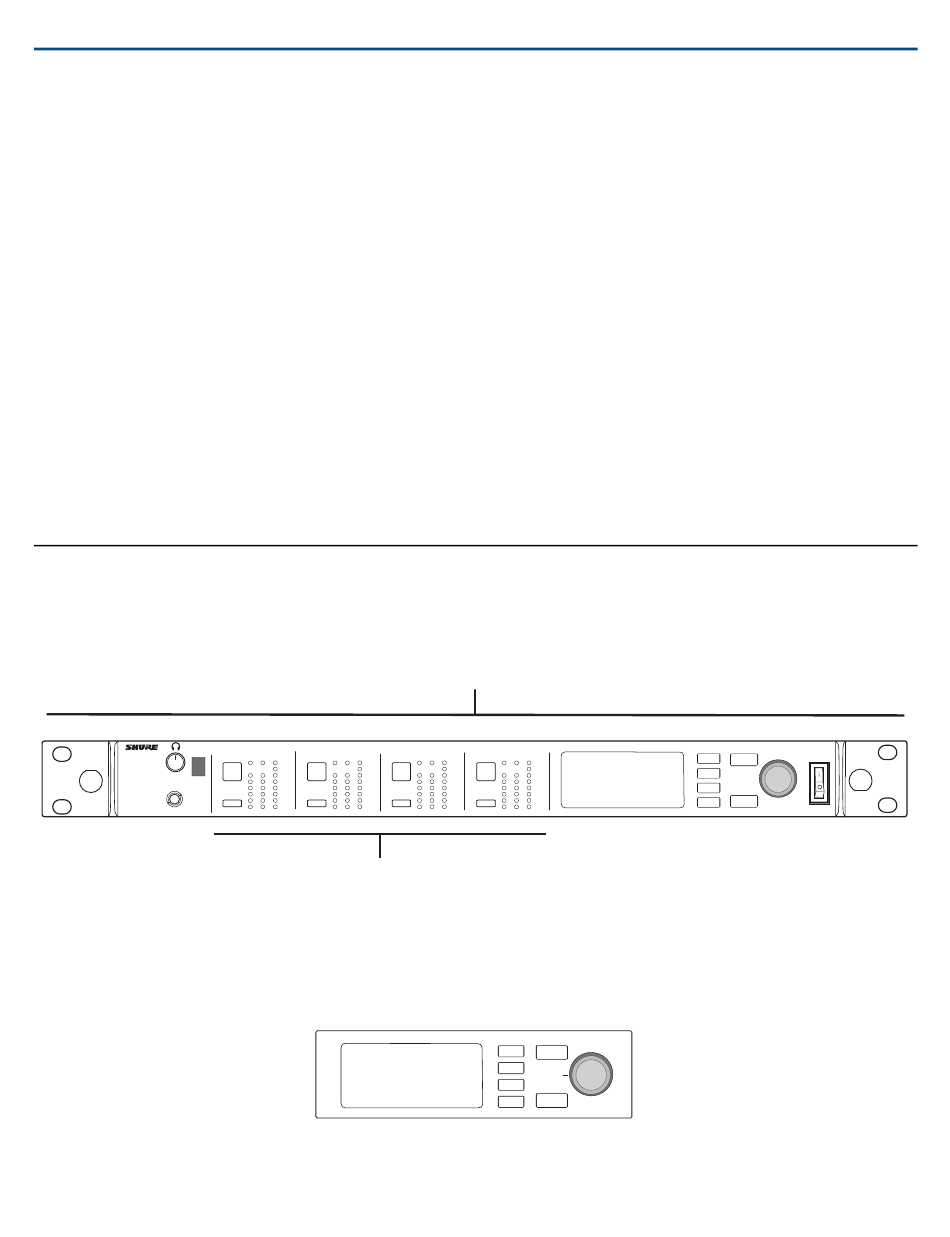

Menüs und Konfiguration
Der Empfänger nutzt zur Unterstützung mehrerer Kanäle in einer einzelnen Rack-Höheneinheit eine zweistufige Menüstruktur:
• Geräte-Konfigurationsmenü: Elemente in diesem Menü beeinflussen die Gesamtleistung des Empfängers und werden global auf alle Kanäle angewendet
• Kanal-Konfigurationsmenüs: Jeder Kanal verfügt über sein eigenes Menü, was eine getrennte Kanalkonfiguration ermöglicht
IR
AD4Q
Axient Digital
Wireless Receiver
Zugreifen auf das Geräte-Konfigurationsmenü oder die Kanal-Konfigurationsmenüs
Über die Startanzeige kann wie folgt auf das Menü Device Configuration oder eines der Kanalmenüs zugegriffen werden.
• Den Drehregler drücken, um auf das Menü Device Configuration zuzugreifen
• Um auf eines der Menüs Channel zuzugreifen, die Kanalnummer auswählen und anschließend auf den Drehregler drücken, um auf das Menü zuzugreifen
Startanzeige
Über die Startanzeige kann der Status aller vier Kanäle eingesehen werden.
4/22
Geräte-Konfigurationsmenü
RX 1 RF AUDIO RX 2 RF AUDIO RX 3
1 2 3
A B A B
OL OL
SYNC SYNC SYNC
Kanal-Konfigurationsmenü
RF AUDIO RX 4 RF AUDIO
4
A B A B
OL OL
SYNC
NAVIGATE
CONTROL
ENTER
PUSH
EXIT
Shure Incorporated
NAVIGATE CONTROL POWER
PUSH
2017/08/03
